Schéma de branchement électrique de l'unité de command 24v
Cod.4WCE4C03044A
L'unité possède 4 éléments de connexion : 2 pour le moteur et 2 pour la batterie. Le branchement est effectué au moyen
de deux câbles électriques dont l'un est dirigé vers le moteur de la couverture tandis que l'autre au circuit d'alimentation.
Les deux câbles doivent passer à travers les deux serre-câbles (pg16) déjà présents sur le couvercle (3) latéral.

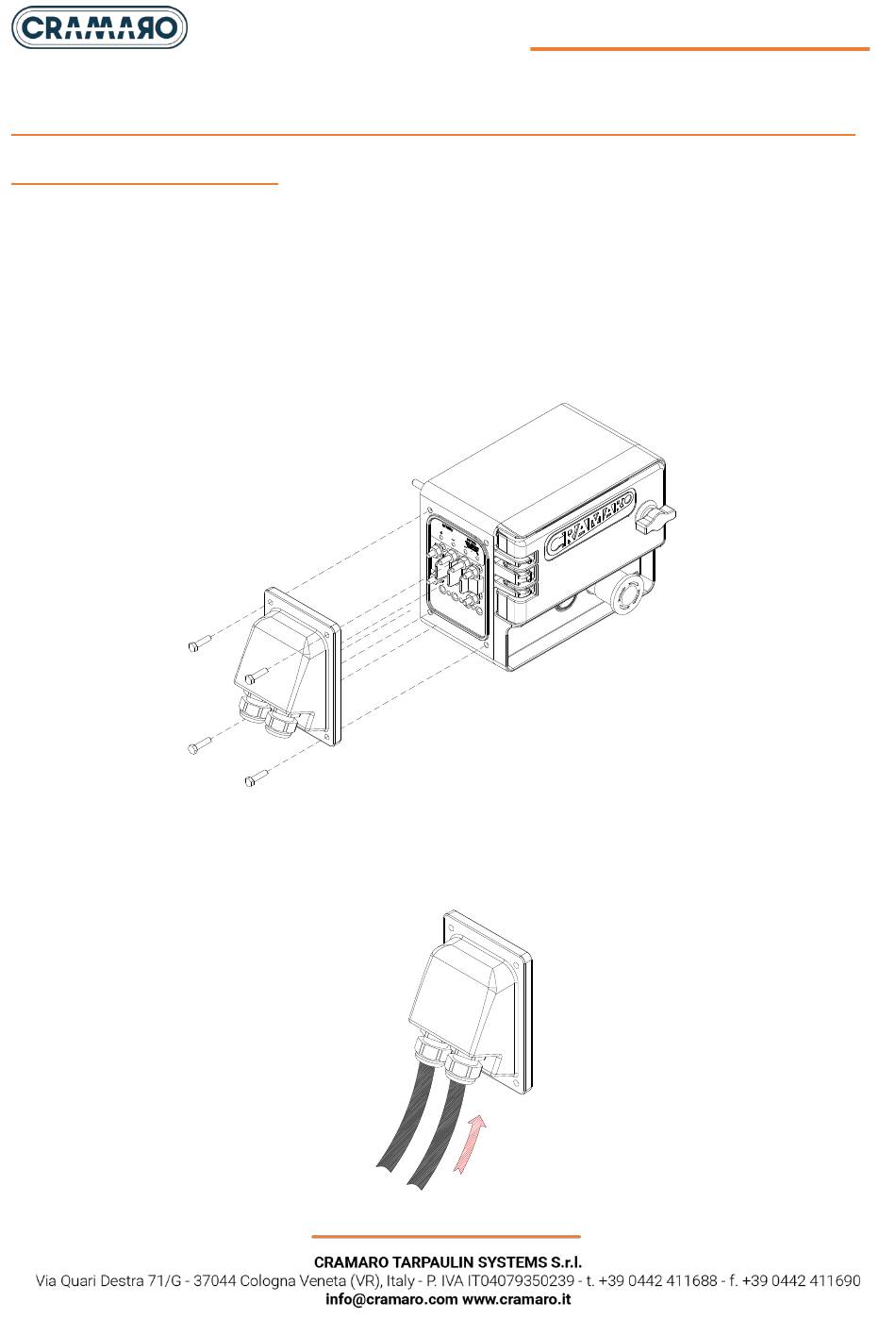

1. Ouvrir le couvercle (3) latéral.
Fig.10
2. Après avoir coupé le cable à la bonne longueur, le passer dans les deux serre-câbles (pg 16) présents sur le
couvercle.
Fig.11
UNITÉ DE COMMANDE
