Fasi di montaggio
Centralina con piastra di fissaggio standard

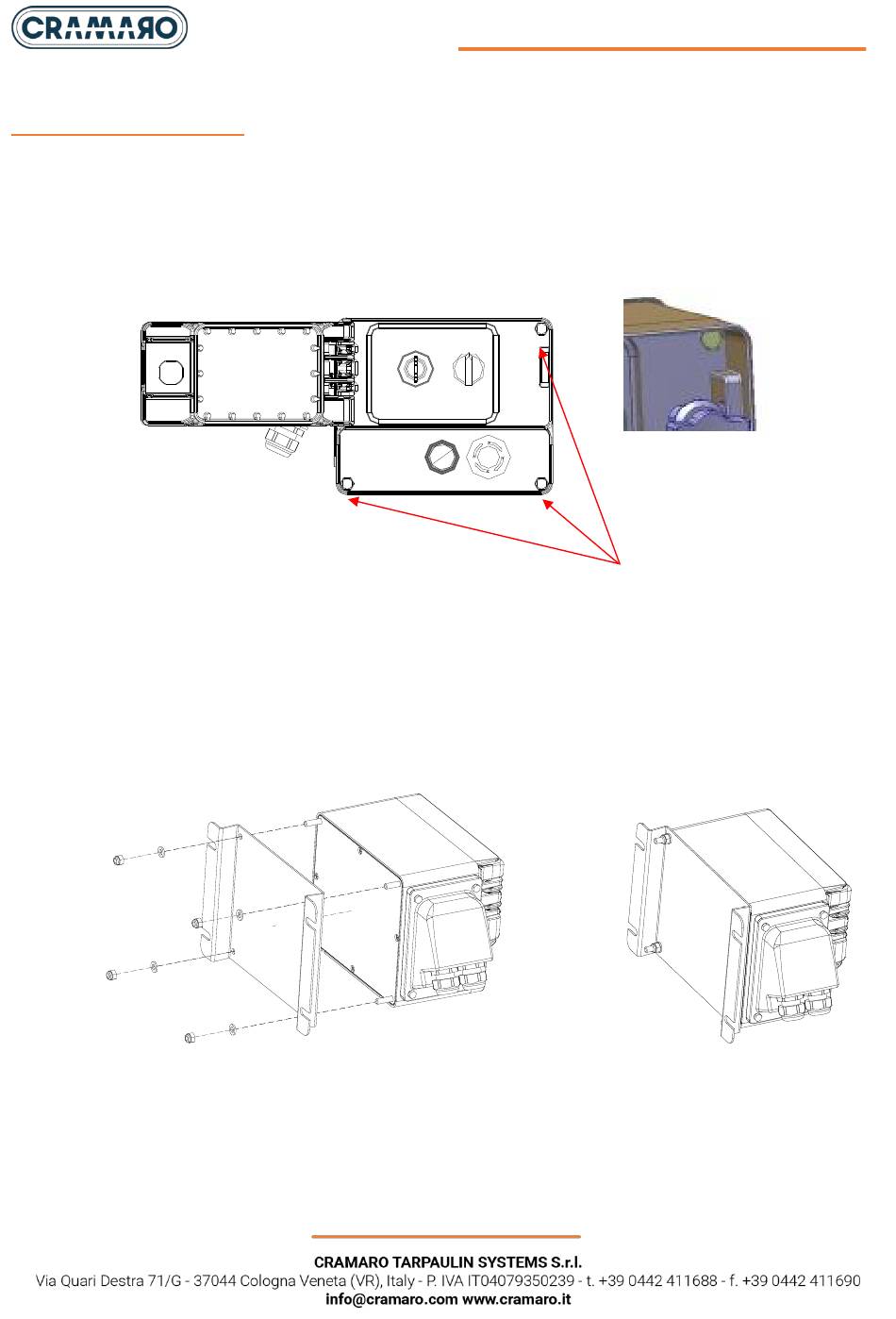

1. Dopo aver fatto uscire completamente la vite superiore come precedentemente indicato, inserire le 3 viti TE
M6x110 in dotazione negli appositi alloggi predisposti nella parte anteriore della centralina (fig.7)
Fig.7
2. Inserire le quattro viti che fuoriescono dalla centralina nei fori presenti sulla piastra di supporto ed effettuare il
serraggio con gli appositi dadi autobloccanti in dotazione.(fig.8)
La coppia di serraggio per effettuare tale operazione deve essere di : MAX 4 Nm.
Fig.8
CENTRALINA DI COMANDO
0 I UNCOVER COVER
Alloggi per VITE TE M6x110
