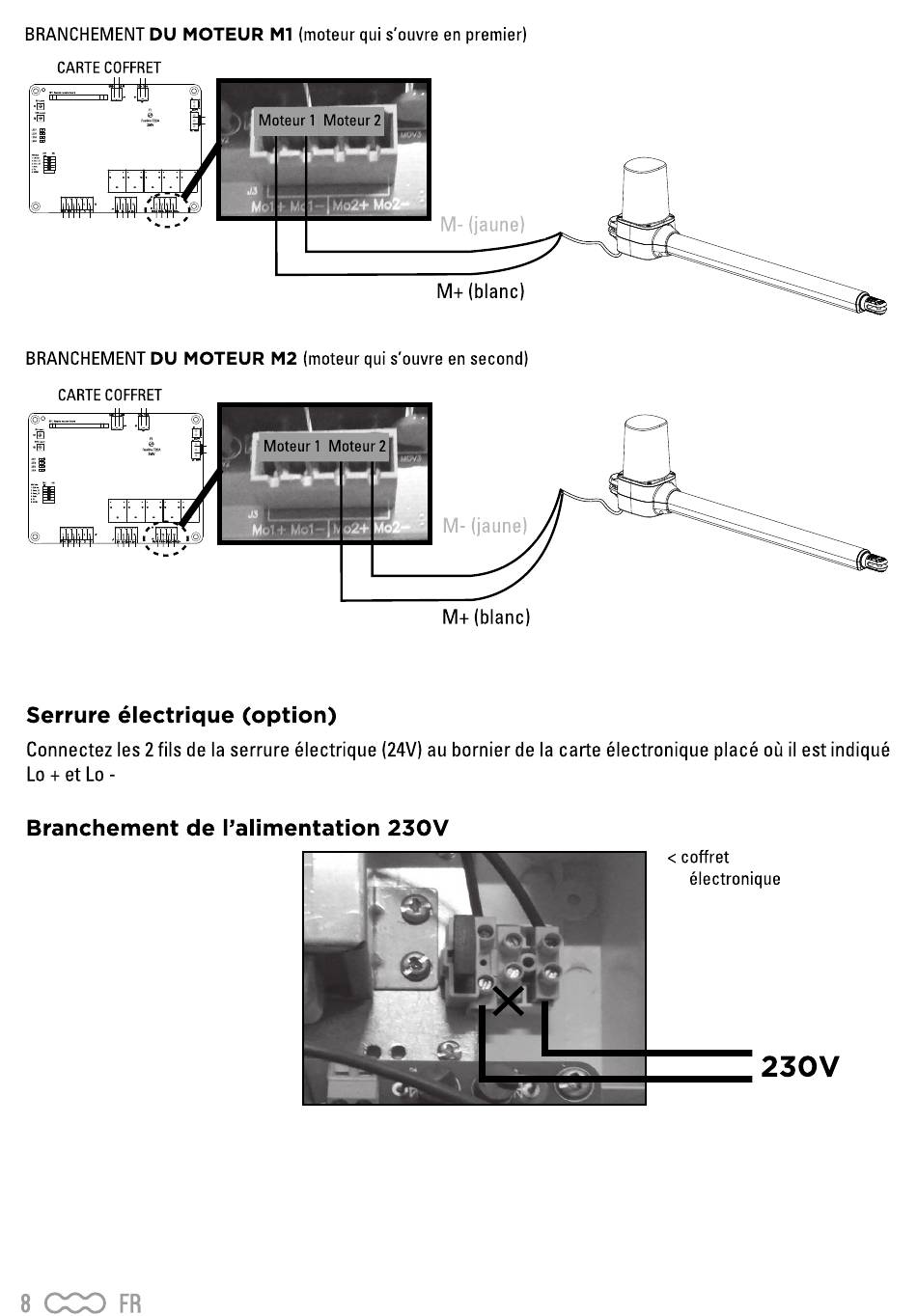

BRANCHEMENT DU MOTEUR
CARTE COFFRET
BRANCHEMENT DU MOTEUR M2 (moteur qui s'ouvre en second)
CARTE COFFRET
Serrure électrique
Connectez les 2fils de la serrure électrique (24V)au bornier de la carte électronique placé oü il est indiqué
Lo + et Lo -
Branchement de
8 CCO FR
MI (moteur qui s'ouvre en premier)
Moteur 1 Moteur 2
Moteur 1 Moteur 2
(option)
I'alimentation 230V
M- (jaune)
M+ (blanc)
M- (jaune)
M+ (blanc)
< coffret
électronique
230V
