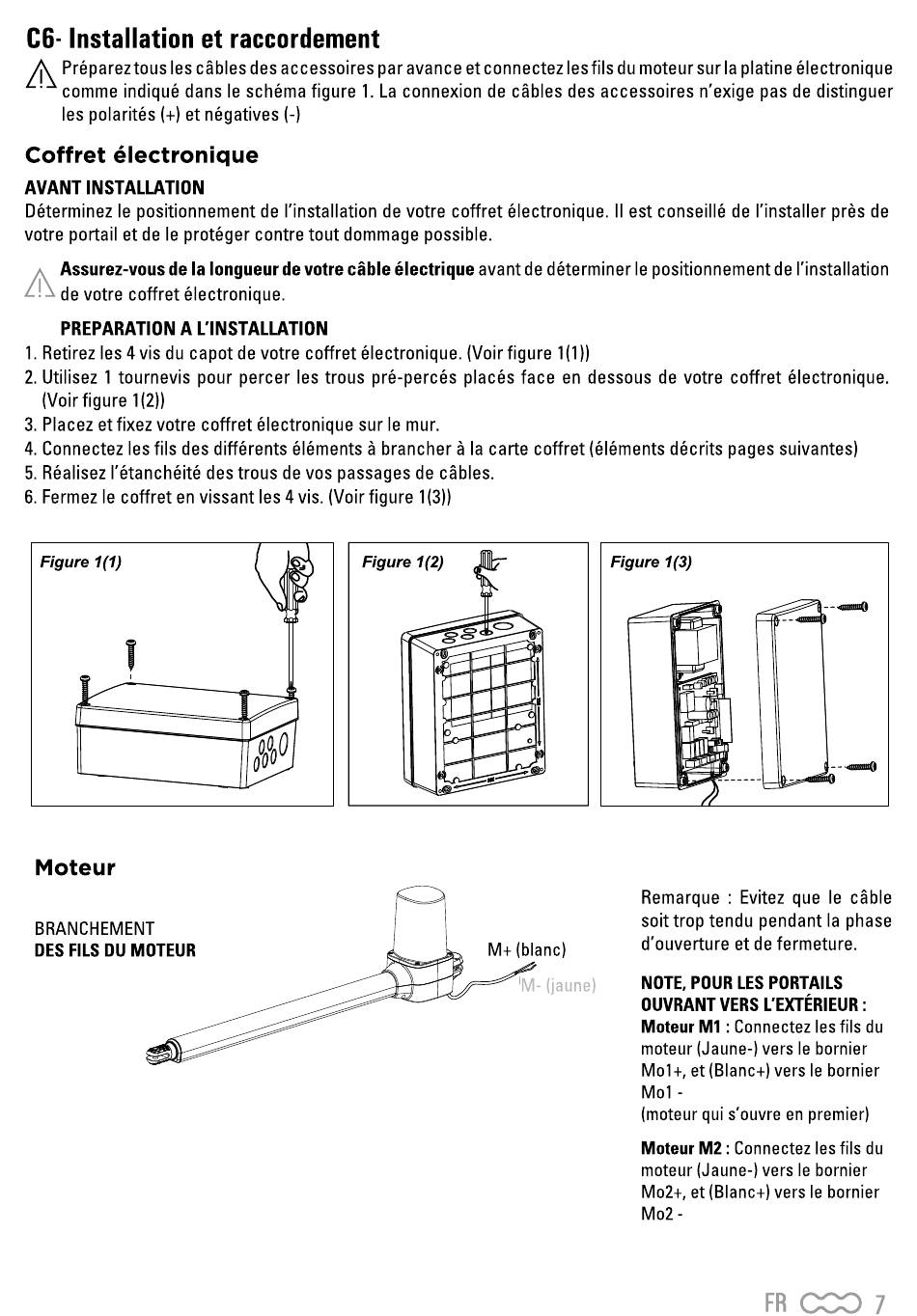

C6- Installation
Prépareztous les cäbles des accessoires par avance et connectez lesfils du moteur sur la Platine électronique
comme indiqué dans le schéma figure 1. La connexion de cäbles des accessoires n'exige pas de distinguer
les polarités (+) et négatives (-)
Coffret
électronique
AVANT
INSTALLATION
Déterminez Ie positionnement de I'installation de votre coffret électronique. II est conseillé de I'installer prés de
votre portail et de Ie protéger contre tout dommage possible.
Assurez-vous de Ia longueur de votre cäble électrique avant de déterminer Ie positionnement de I'installation
de votre coffret électronique.
PREPARATION
A L'INSTALLATION
1. Retirez les 4 vis du capot de votre coffret électronique. (Voir figure
2. Utilisez 1 tournevis pour percer les trous pré-percés placés face en dessous de votre coffret électronique.
(Voir figure 1(2))
3. Placez et fixez votre coffret électronique sur Ie mur.
4. Connectez les fils des différents éléments å brancher å la carte coffret (éléments décrits pages suivantes)
5. Réalisez l'étanchéité des trous de vos passages de cåbles.
6. Fermez le coffret en vissant les 4 vis. (Voir figure 1(3))
Moteur
BRANCHEMENT
DES FILS DU MOTEUR
et raccordement
Remarque : Evitez que Ie cäble
soit trop tendu pendant Ia phase
d'ouverture
M+ (blanc)
NOTE, POUR LES PORTAILS
M- (jaune)
OUVRANT VERS L'EXTÉRIEUR:
Moteur
moteur (Jaune-) vers le bornier
Mol+, et (Blanc+) vers le bornier
Mol
(moteur qui s'ouvre en premier)
Moteur
moteur (Jaune-) vers Ie bornier
M02+, et (Blanc+) vers le bornier
M02 -
et de fermeture.
MI
: Connectez
Ies fils du
M2 : Connectez
les fils du
FR CCO
7
