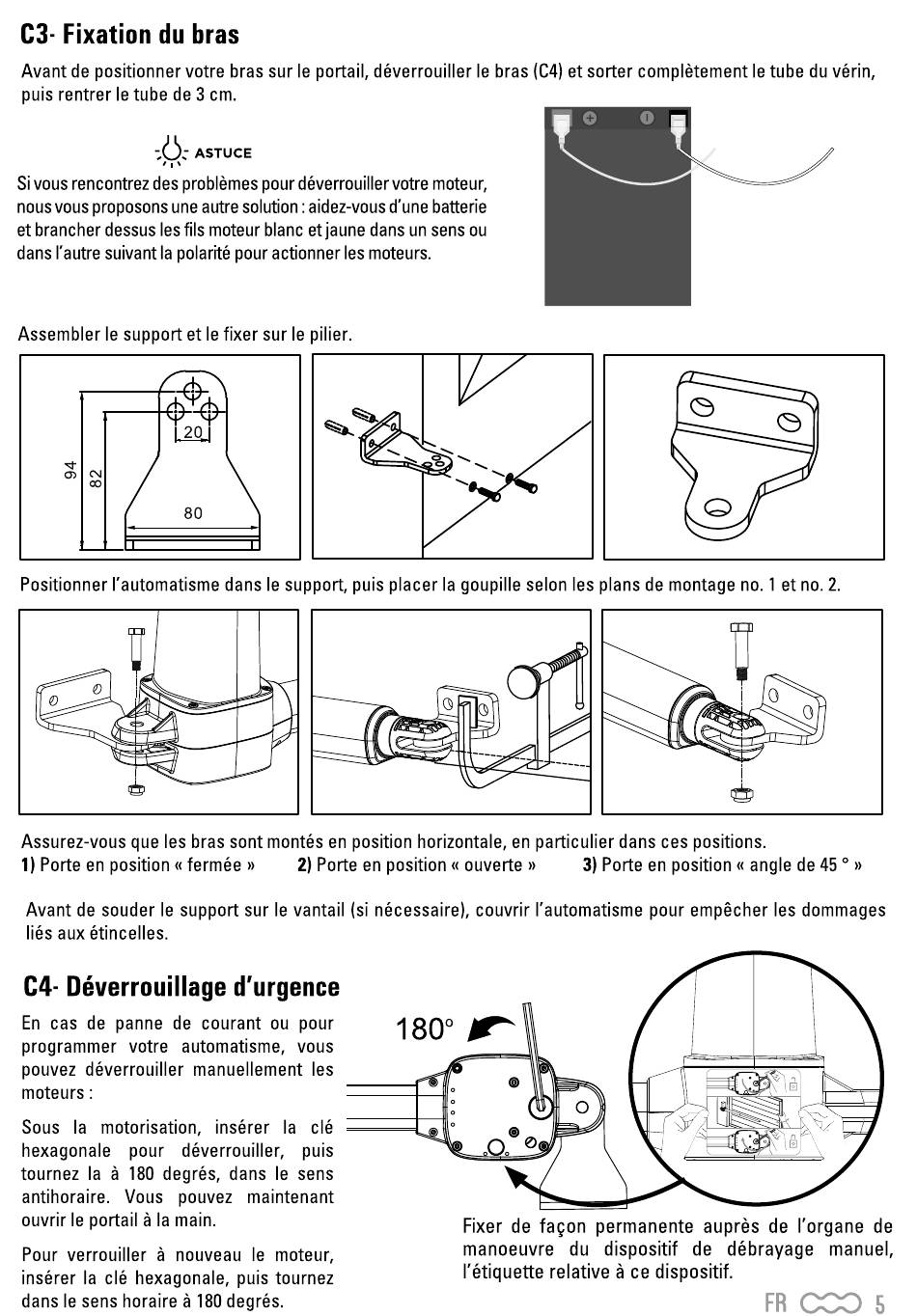

C3- Fixation du bras
Avant de positionner votre bras sur Ie portail, déverrouiller Ie bras (C4)et sorter complétement Ietube du vérin,
puis rentrer Ie tube de 3 cm.
: ASTUCE
Sivous rencontrezdes problémespour déverrouillervotre moteur,
nousvous proposonsune autre solution:aidez-vousd'une batterie
et brancher dessus lesfils moteur blanc et jaune dans un sens ou
dans I'autresuivant Iapolarité pour actionner Ies moteurs.
Assembler Ie support et Ie fixer sur Ie pilier.
Positionner l'automatisme dans le support, puis placer la goupille selon les plans de montage no. 1 et no. 2.
o
Assurez-vous que les bras sont montés en position horizontale, en particulier dans ces positions.
1) Porte en position « fermée »
Avant de souder le support sur le vantail (si nécessaire), couvrir l'automatisme pour empécher les dommages
liés aux étincelles.
C4- Déverrouillage d'urgence
En cas de panne de courant ou pour
programmer votre automatisme, vous
pouvez déverrouiller manuellement les
moteurs :
Sous Ia motorisation,
hexagonale pour déverrouiller,
tournez la å 180 degrés, dans le sens
antihoraire. Vous pouvez maintenant
ouvrir le portail å la main.
Pour verrouiller å nouveau
insérer la Clé hexagonale, puis tournez
dans le sens horaire å 180 degrés.
2) Porte en position « ouverte »
insérer Ia Clé
puis
le moteur,
0
1800
Fixer de faqon permanente auprés de l'organe de
manoeuvre du dispositif
l'étiquette relative å ce dispositif.
3) Porte en position « angle de 45 0 »
o
de débrayage manuel,
