SCS Sentinel SCS 1 Bedienungsanleitung Seite 68

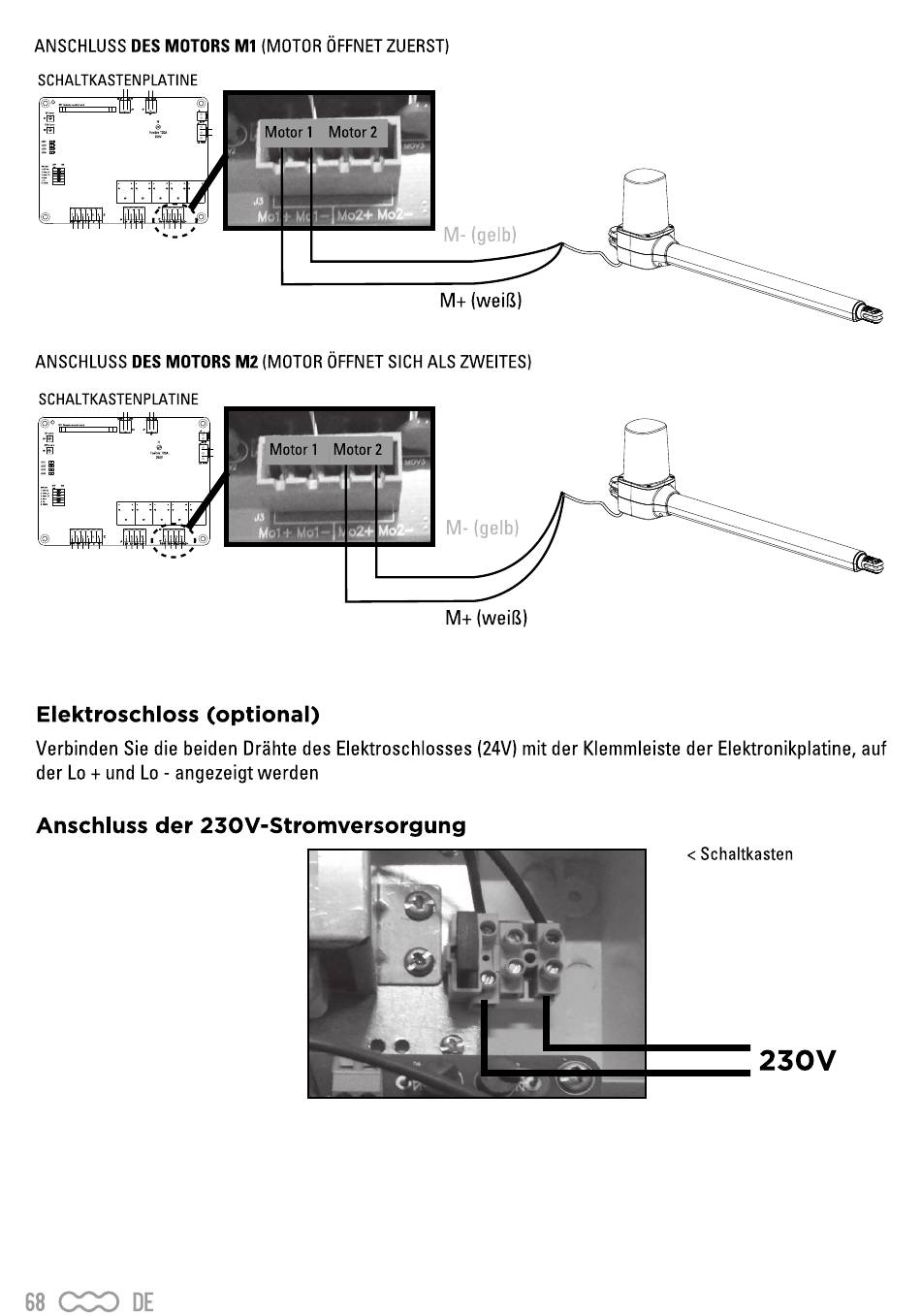

S ANSCHLUS DES MOTORS M I (MOTOR ÖFFNET Z UERST)
SCHALTKASTENPLATINE
S ANSCHLUS DES MOTORS M2(MOTOR ÖFFNET S ICH ALSZWEITES)
SCHALTKASTENPLATINE
Elektroschloss
Verbinden Sie die beiden Drähte des Elektroschlosses (24V)mit der Klemmleiste der Elektronikplatine, auf
der Lo + und Lo - angezeigt werden
Anschluss der
68 CCO DE
Motor 1 Motor 2
Motorl Motor
(optional)
230V-Stromversorgung
M- (gelb)
(weiß)
2
M- (gelb)
M+ (weiß)
< Schaltkasten
230V
