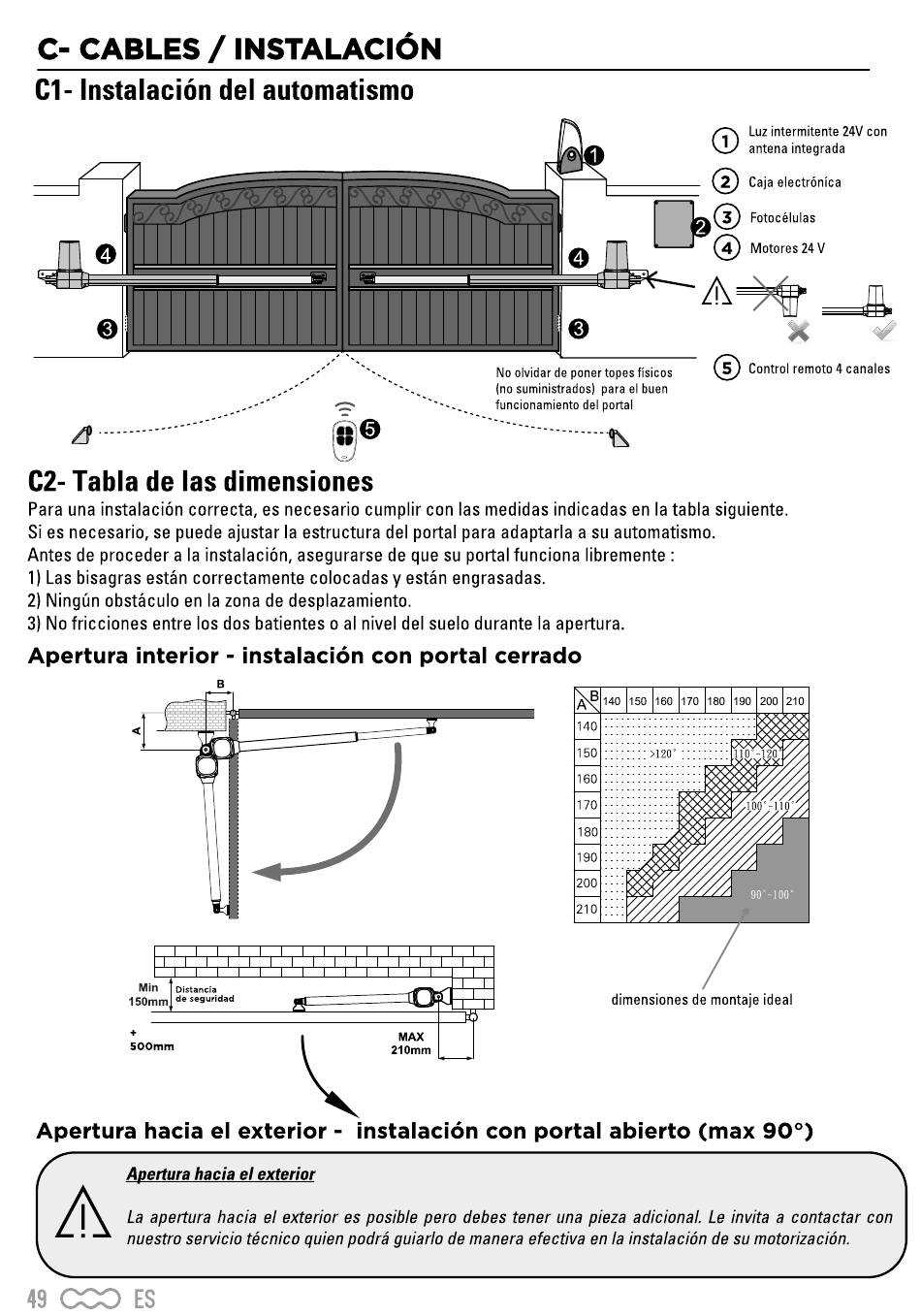

C- CABLES / INSTALACIÖN
Cl- Instalaciön
O
C2- Tabla de Ias dimensiones
Para una instalaciön correcta, es necesario cumplir con las medidas indicadas en la tabla siguiente.
Si es necesario, se puede ajustar la estructura del portal para adaptarla a su automatismo.
Antes de proceder a la instalaciön, asegurarse de que su portal funciona libremente :
I) Las bisagras estån correctamente colocadas y estån engrasadas.
2) Ningün obståculo en Ia zona de desplazamiento.
3) No fricciones entre Ios dos batientes o al nivel del suelo durante Ia apertura.
Apertura interior
Min Distancia
de seguridad
150mm
SOOmm
Apertura hacia
Apertura hacia el exterior
La apertura hacia eI exterior es posible pero debes tener una pieza adicional. Le invita a contactar con
nuestro servicio técnico quien podrå guiarlo de manera efectiva en la instalaciön de su motorizaciön.
49 CCO ES
del automatismo
- instalaciön con portal
instalaci6n
eI exterior -
No olvidar de poner topes fisicos
(no suministrados) para el buen
funcionamiento del portal
cerrado
MAX
21 Omm
con portal
2
3
4
O
O
5
A 140 150 160 170 190 200 210
140
150
160
170
180
190
200
210
dimensiones de montaje ideal
abierto (max 900)
Luz intermitente 24V con
antena integrada
Cajaelectrönica
Fotocélulas
Motores 24 V
Control remoto 4 canales
900-100'
