SCS Sentinel SCS 1 Bedienungsanleitung Seite 34

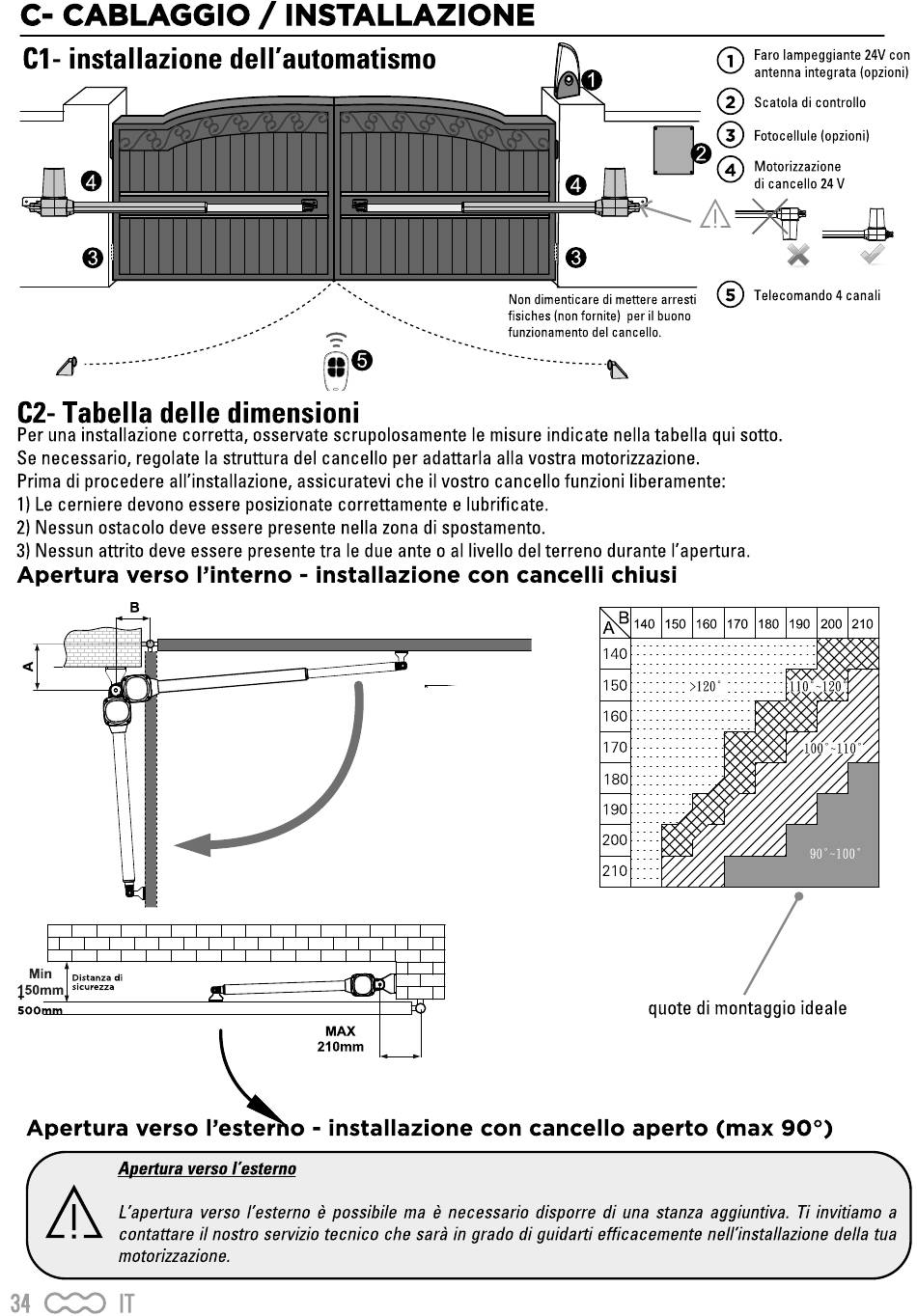

C- CABLAGGIO
Cl- installazione
O
C2- Tabella delle
Per una installazione corretta, osservate scrupolosamente Ie misure indicate nella tabella qui sot-to.
Se necessario, regolate la struttura del cancello per adattarla alla vostra motorizzazione.
Prima di procedere all'installazione, assicuratevi che il vostro cancello funzioni liberamente:
1) Le cerniere devono essere posizionate correttamente e lubrificate.
2) Nessun ostacolo deve essere presente nella zona di spostamento.
3) Nessun attrito deve essere presente tra le due ante o al livello del terreno durante l'apertura.
Apertura verso
Min Distanza di
Sicurezza
150mm
soo
Apertura verso
Apertura verso I'esterno
L'apertura verso l'esterno é possibile ma é necessario disporre di una stanza aggiuntiva. Ti invitiamo a
contattare il nostro servizio tecnico che sarå in grado di guidarti efficacemente nell'installazione della tua
motorizzazione.
34 CCO IT
/ INSTALLAZIONE
dell'automatismo
dimensioni
I'interno - installazione
MAX
210mm
I'ester o - installazione
O
Non dimenticare di mettere
fisiches (non fornite) per il buono
funzionamento del cancello.
con cancelli chiusi
A 140 150 160 170
140
150
60
170
180
190
200
210
con cancello aperto
Faro lampeggiante 24V con
antenna integrata (opzioni)
2 Scatola di controllo
3 Fotocellule(opzioni)
Motorizzazione
4
di cancello 24 V
5 Telecomando
arresti
180 190 200
: >120' 110 -120
10
90•-100'
quote di montaggio ideale
(max 900)
4 canali
210
-11
