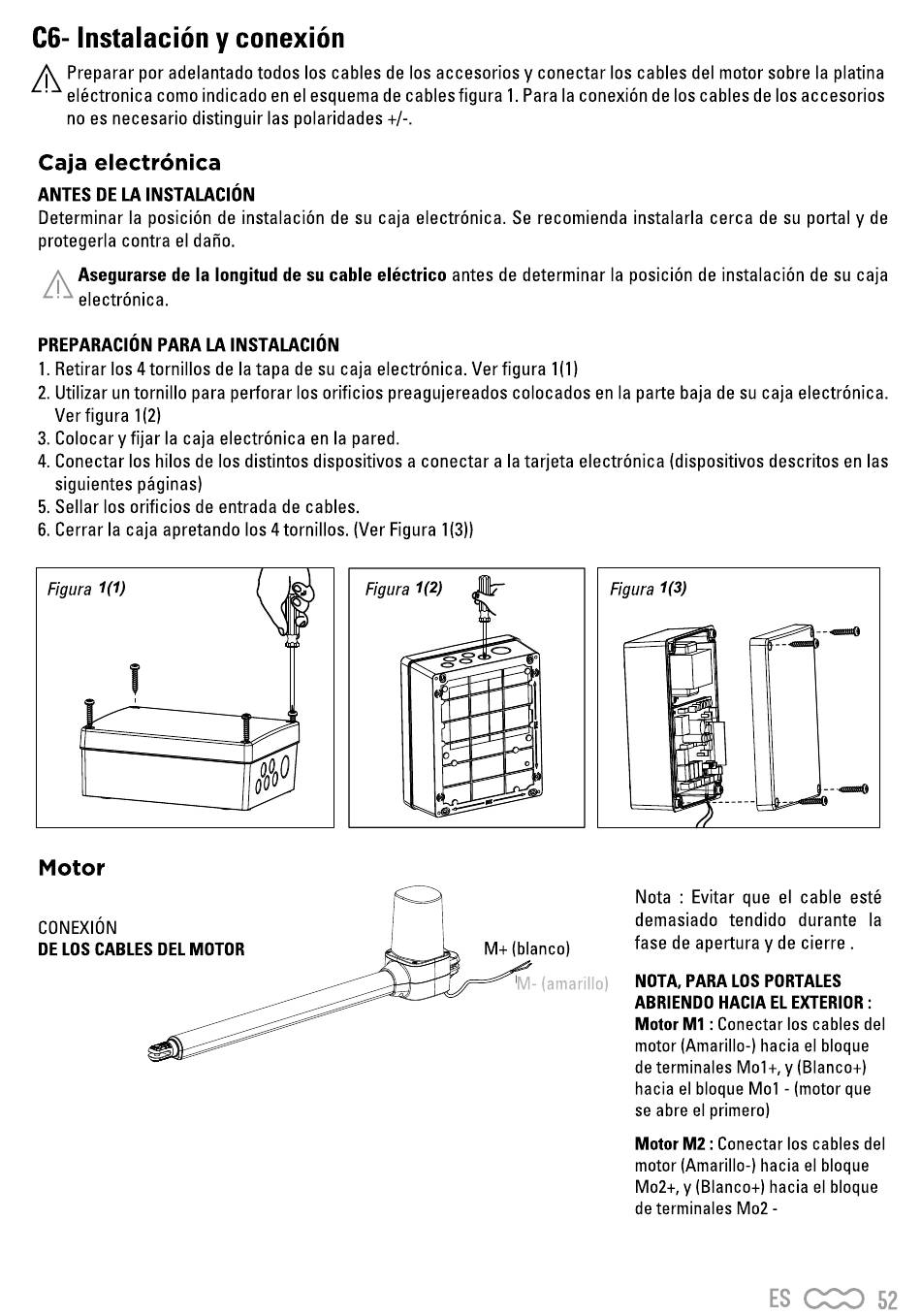

C6- Instalaciön y conexiön
Preparar por adelantado todos Ios cables de Ios accesorios y conectar Ios cables del motor sobre Ia platina
eléctronica como indicado en eI esquema de cables figura I. Para Ia conexiön de Ios cables de Ios accesorios
no es necesario distinguir Ias polaridades +/-.
Caja electr6nica
ANTES DE LA INSTALACIÖN
Determinar la posici6n de instalaciön de su caja electr6nica. Se recomienda instalarla cerca de su portal y de
protegerla contra el dafio.
Asegurarse de la longitud de su cable eléctrico antes de determinar la posiciön de instalaciön de su caja
electronica.
PREPARACIÖNPARA LA INSTALACIÖN
1. Retirar los 4 tornillos de la tapa de su caja electrönica. Ver figura 1(1)
2. Utilizar un tornillo para perforar los orificios preagujereados colocados en la parte baja de su caja electrönica.
Ver figura 1(2)
3. Colocary fijar Ia caja electronica en Ia pared.
4. Conectar Ios hilos de Ios distintos dispositivos a conectar a Ia tarjeta electronica (dispositivos descritos en Ias
siguientes påginas)
5. Sellar los orificios de entrada
6. Cerrar la caja apretando los 4 tornillos. (Ver Figura 1(3))
Motor
CONEXIÖN
DE LOS CABLES DEL MOTOR
de cables.
Nota : Evitar que el cable esté
demasiado
fase de apertura y de cierre .
M+ (blanco)
NOTA, PARA LOS PORTALES
M- (amarillo)
ABRIENDO
Motor MI : Conectar
motor (Amarillo-) hacia eI bloque
de terminales Mol+, y (Blanco+)
hacia el bloque Mol - (motor que
se abre eI primero)
Motor M2 : Conectar
motor (Amarillo-) hacia el bloque
M02+,y (Blanco+) hacia eI bloque
de terminales
tendido durante Ia
HACIA EL EXTERIOR :
los cables del
Ios cables del
M02 -
