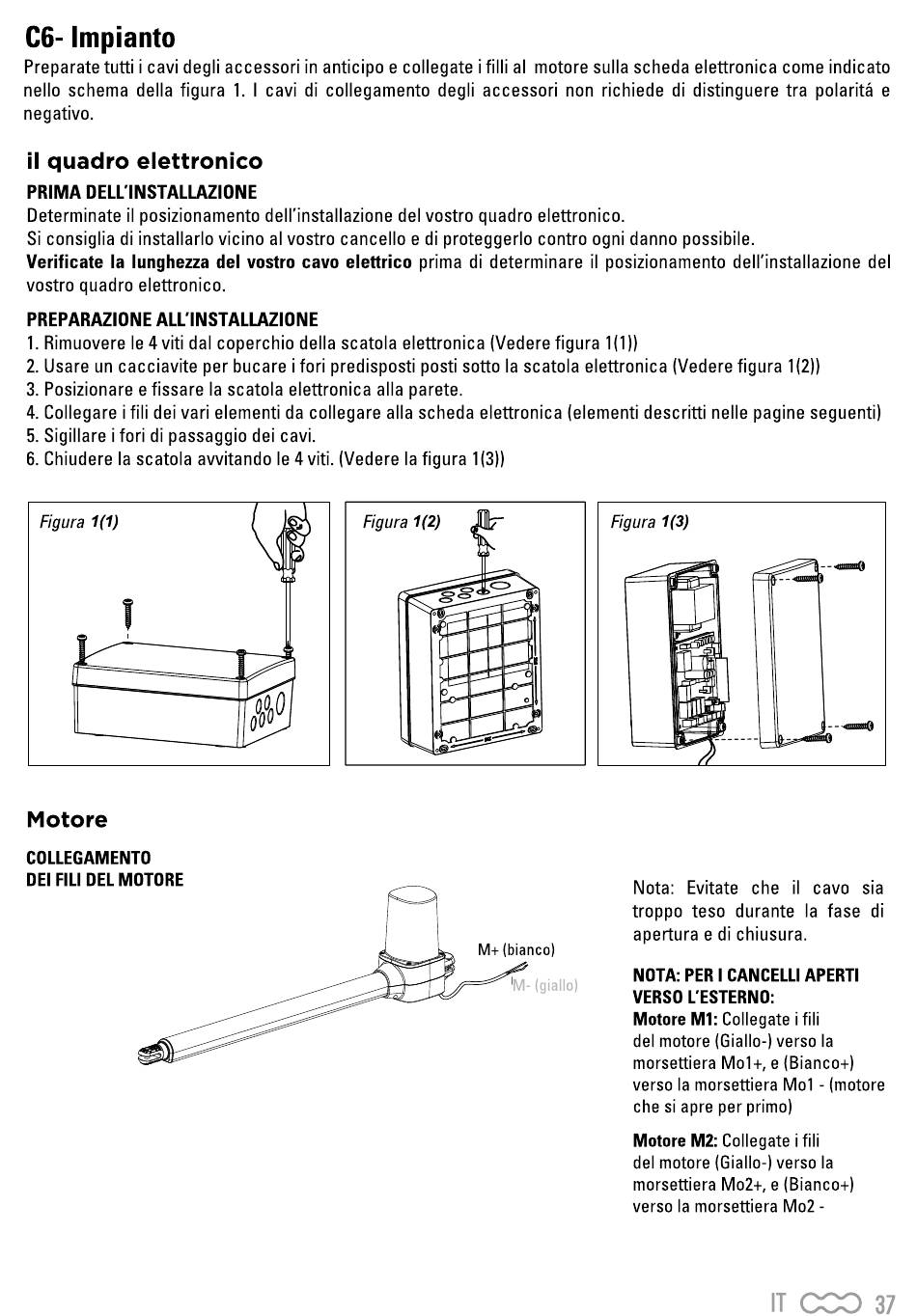

C6- Impianto
Preparate tutti i cavi degli accessori in anticipo e collegate i filli al motore sulla scheda elettronica come indicato
nello schema della figura 1. I cavi di collegamento degli accessori non richiede di distinguere tra polaritå e
negativo.
il quadro elettronico
PRIMA DELL'INSTALLAZIONE
Determinate il posizionamento dell'installazione del vostro quadro elettronico.
Si consiglia di installarlo vicino al vostro cancello e di proteggerlo contro ogni danno possibile.
Verificate la lunghezza del vostro cavo elettrico prima di determinare il posizionamento dell'installazione del
vostro quadro elettronico.
PREPARAZIONE ALL'INSTALLAZIONE
1. Rimuovere le 4 viti dal coperchio della scatola elettronica (Vedere figura 1(1))
2. Usare un cacciavite per bucare i fori predisposti posti sotto la scatola elettronica (Vedere figura 1(2))
3. Posizionare e fissare la scatola elettronica alla parete.
4. Collegare i fili dei vari elementi da collegare alla scheda elettronica (elementi descritti nelle pagine seguenti)
5. Sigillare i fori di passaggio dei cavi.
6. Chiudere Ia scatola avvitando Ie 4 viti. (Vedere Ia figura 1(3))
Motore
COLLEGAMENTO
DEI FILI DEL MOTORE
Nota:
troppo teso durante la fase di
apertura e di chiusura.
M+ (bianco)
NOTA:
M- (giallo)
VERSO
Motore MI: Collegate i fili
del motore (Giallo-) verso la
morsettiera Mol+, e (Bianco+)
verso Ia morsettiera Mol - (motore
che si apre per primo)
Motore M2: Collegate i fili
del motore (Giallo-) verso Ia
morsettiera M02+, e (Bianco+)
verso
Evitate che il cavo
PER I CANCELLI APERTI
L'ESTERNO:
la morsettiera M02 -
IT CC:0
sia
