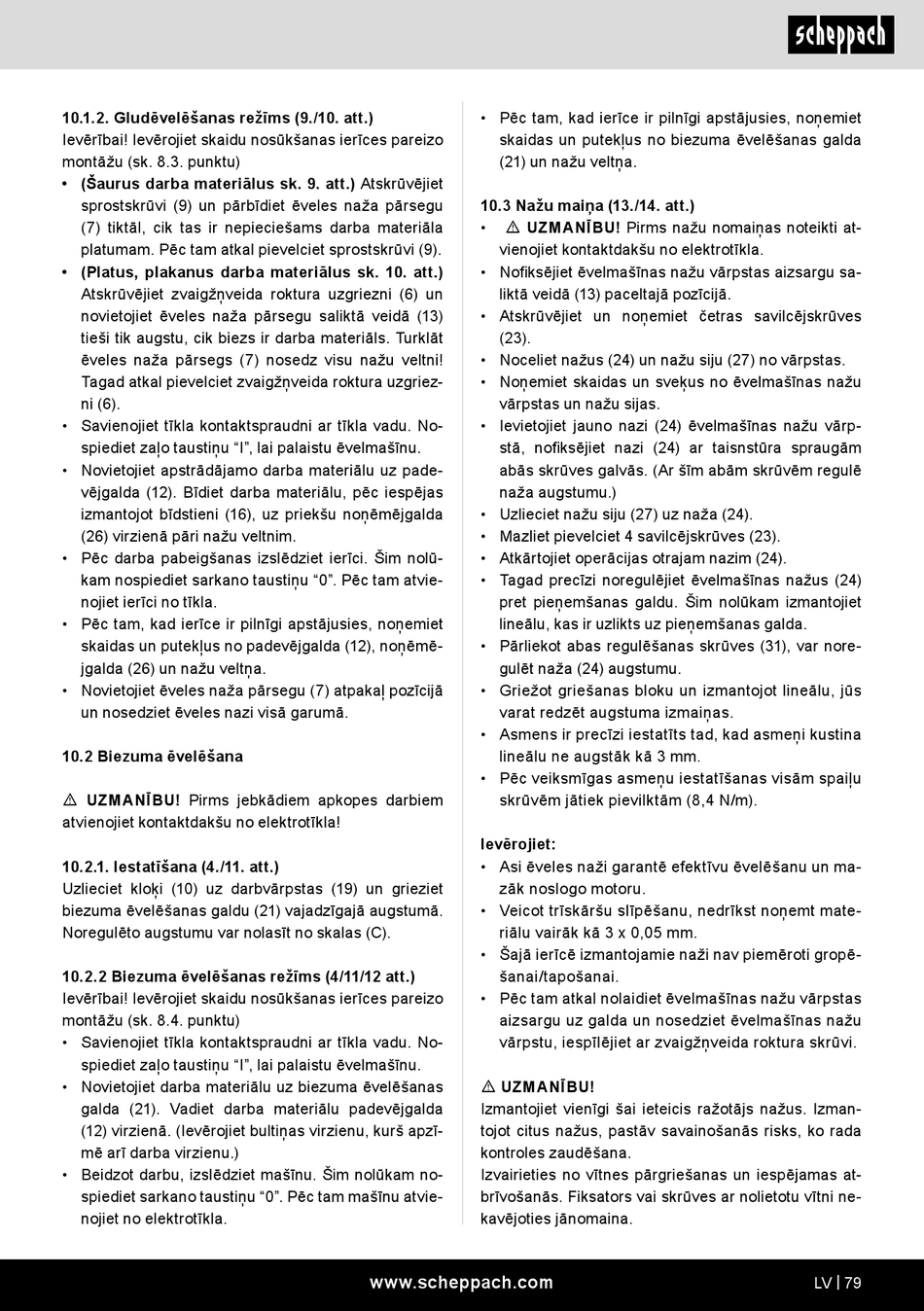

Scheppach HMS850 Original Bedienungsanleitung Seite 79

10.1.2. Gludēvelēšanas režīms (9./10. att.)
Ievērībai! Ievērojiet skaidu nosūkšanas ierīces pareizo
montāžu (sk. 8.3. punktu)
• (Šaurus darba materiālus sk. 9. att.) Atskrūvējiet
sprostskrūvi (9) un pārbīdiet ēveles naža pārsegu
(7) tiktāl, cik tas ir nepieciešams darba materiāla
platumam. Pēc tam atkal pievelciet sprostskrūvi (9).
• (Platus, plakanus darba materiālus sk. 10. att.)
Atskrūvējiet zvaigžņveida roktura uzgriezni (6) un
novietojiet ēveles naža pārsegu saliktā veidā (13)
tieši tik augstu, cik biezs ir darba materiāls. Turklāt
ēveles naža pārsegs (7) nosedz visu nažu veltni!
Tagad atkal pievelciet zvaigžņveida roktura uzgriez-
ni (6).
• Savienojiet tīkla kontaktspraudni ar tīkla vadu. No-
spiediet zaļo taustiņu "I", lai palaistu ēvelmašīnu.
• Novietojiet apstrādājamo darba materiālu uz pade-
vējgalda (12). Bīdiet darba materiālu, pēc iespējas
izmantojot bīdstieni (16), uz priekšu noņēmējgalda
(26) virzienā pāri nažu veltnim.
• Pēc darba pabeigšanas izslēdziet ierīci. Šim nolū-
kam nospiediet sarkano taustiņu "0". Pēc tam atvie-
nojiet ierīci no tīkla.
• Pēc tam, kad ierīce ir pilnīgi apstājusies, noņemiet
skaidas un putekļus no padevējgalda (12), noņēmē-
jgalda (26) un nažu veltņa.
• Novietojiet ēveles naža pārsegu (7) atpakaļ pozīcijā
un nosedziet ēveles nazi visā garumā.
10.2 Biezuma ēvelēšana
m UZMANĪBU! Pirms jebkādiem apkopes darbiem
atvienojiet kontaktdakšu no elektrotīkla!
10.2.1. Iestatīšana (4./11. att.)
Uzlieciet kloķi (10) uz darbvārpstas (19) un grieziet
biezuma ēvelēšanas galdu (21) vajadzīgajā augstumā.
Noregulēto augstumu var nolasīt no skalas (C).
10.2.2 Biezuma ēvelēšanas režīms (4/11/12 att.)
Ievērībai! Ievērojiet skaidu nosūkšanas ierīces pareizo
montāžu (sk. 8.4. punktu)
• Savienojiet tīkla kontaktspraudni ar tīkla vadu. No-
spiediet zaļo taustiņu "I", lai palaistu ēvelmašīnu.
• Novietojiet darba materiālu uz biezuma ēvelēšanas
galda (21). Vadiet darba materiālu padevējgalda
(12) virzienā. (Ievērojiet bultiņas virzienu, kurš apzī-
mē arī darba virzienu.)
• Beidzot darbu, izslēdziet mašīnu. Šim nolūkam no-
spiediet sarkano taustiņu "0". Pēc tam mašīnu atvie-
nojiet no elektrotīkla.
• Pēc tam, kad ierīce ir pilnīgi apstājusies, noņemiet
skaidas un putekļus no biezuma ēvelēšanas galda
(21) un nažu veltņa.
10.3 Nažu maiņa (13./14. att.)
• m UZMANĪBU! Pirms nažu nomaiņas noteikti at-
vienojiet kontaktdakšu no elektrotīkla.
• Nofiksējiet ēvelmašīnas nažu vārpstas aizsargu sa-
liktā veidā (13) paceltajā pozīcijā.
• Atskrūvējiet un noņemiet četras savilcējskrūves
(23).
• Noceliet nažus (24) un nažu siju (27) no vārpstas.
• Noņemiet skaidas un sveķus no ēvelmašīnas nažu
vārpstas un nažu sijas.
• Ievietojiet jauno nazi (24) ēvelmašīnas nažu vārp-
stā, nofiksējiet nazi (24) ar taisnstūra spraugām
abās skrūves galvās. (Ar šīm abām skrūvēm regulē
naža augstumu.)
• Uzlieciet nažu siju (27) uz naža (24).
• Mazliet pievelciet 4 savilcējskrūves (23).
• Atkārtojiet operācijas otrajam nazim (24).
• Tagad precīzi noregulējiet ēvelmašīnas nažus (24)
pret pieņemšanas galdu. Šim nolūkam izmantojiet
lineālu, kas ir uzlikts uz pieņemšanas galda.
• Pārliekot abas regulēšanas skrūves (31), var nore-
gulēt naža (24) augstumu.
• Griežot griešanas bloku un izmantojot lineālu, jūs
varat redzēt augstuma izmaiņas.
• Asmens ir precīzi iestatīts tad, kad asmeņi kustina
lineālu ne augstāk kā 3 mm.
• Pēc veiksmīgas asmeņu iestatīšanas visām spaiļu
skrūvēm jātiek pievilktām (8,4 N/m).
Ievērojiet:
• Asi ēveles naži garantē efektīvu ēvelēšanu un ma-
zāk noslogo motoru.
• Veicot trīskāršu slīpēšanu, nedrīkst noņemt mate-
riālu vairāk kā 3 x 0,05 mm.
• Šajā ierīcē izmantojamie naži nav piemēroti gropē-
šanai/tapošanai.
• Pēc tam atkal nolaidiet ēvelmašīnas nažu vārpstas
aizsargu uz galda un nosedziet ēvelmašīnas nažu
vārpstu, iespīlējiet ar zvaigžņveida roktura skrūvi.
m UZMANĪBU!
Izmantojiet vienīgi šai ieteicis ražotājs nažus. Izman-
tojot citus nažus, pastāv savainošanās risks, ko rada
kontroles zaudēšana.
Izvairieties no vītnes pārgriešanas un iespējamas at-
brīvošanās. Fiksators vai skrūves ar nolietotu vītni ne-
kavējoties jānomaina.
www.scheppach.com LV | 79
