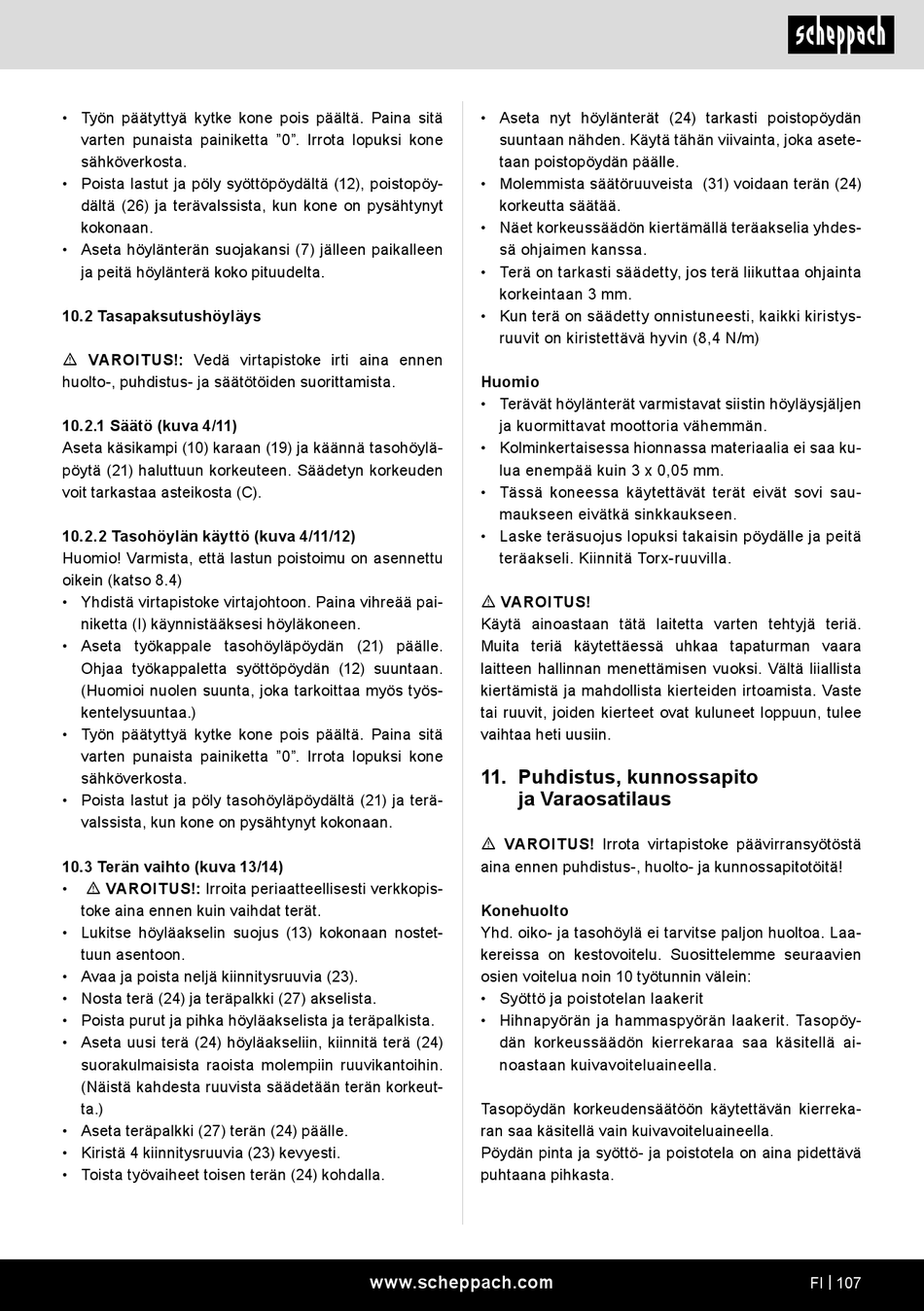

• Työn päätyttyä kytke kone pois päältä. Paina sitä
varten punaista painiketta "0". Irrota lopuksi kone
sähköverkosta.
• Poista lastut ja pöly syöttöpöydältä (12), poistopöy-
dältä (26) ja terävalssista, kun kone on pysähtynyt
kokonaan.
• Aseta höylänterän suojakansi (7) jälleen paikalleen
ja peitä höylänterä koko pituudelta.
10.2 Tasapaksutushöyläys
m VAROITUS!: Vedä virtapistoke irti aina ennen
huolto-, puhdistus- ja säätötöiden suorittamista.
10.2.1 Säätö (kuva 4/11)
Aseta käsikampi (10) karaan (19) ja käännä tasohöylä-
pöytä (21) haluttuun korkeuteen. Säädetyn korkeuden
voit tarkastaa asteikosta (C).
10.2.2 Tasohöylän käyttö (kuva 4/11/12)
Huomio! Varmista, että lastun poistoimu on asennettu
oikein (katso 8.4)
• Yhdistä virtapistoke virtajohtoon. Paina vihreää pai-
niketta (I) käynnistääksesi höyläkoneen.
• Aseta työkappale tasohöyläpöydän (21) päälle.
Ohjaa työkappaletta syöttöpöydän (12) suuntaan.
(Huomioi nuolen suunta, joka tarkoittaa myös työs-
kentelysuuntaa.)
• Työn päätyttyä kytke kone pois päältä. Paina sitä
varten punaista painiketta "0". Irrota lopuksi kone
sähköverkosta.
• Poista lastut ja pöly tasohöyläpöydältä (21) ja terä-
valssista, kun kone on pysähtynyt kokonaan.
10.3 Terän vaihto (kuva 13/14)
m VAROITUS!: Irroita periaatteellisesti verkkopis-
toke aina ennen kuin vaihdat terät.
• Lukitse höyläakselin suojus (13) kokonaan nostet-
tuun asentoon.
• Avaa ja poista neljä kiinnitysruuvia (23).
• Nosta terä (24) ja teräpalkki (27) akselista.
• Poista purut ja pihka höyläakselista ja teräpalkista.
• Aseta uusi terä (24) höyläakseliin, kiinnitä terä (24)
suorakulmaisista raoista molempiin ruuvikantoihin.
(Näistä kahdesta ruuvista säädetään terän korkeut-
ta.)
• Aseta teräpalkki (27) terän (24) päälle.
• Kiristä 4 kiinnitysruuvia (23) kevyesti.
• Toista työvaiheet toisen terän (24) kohdalla.
• Aseta nyt höylänterät (24) tarkasti poistopöydän
suuntaan nähden. Käytä tähän viivainta, joka asete-
taan poistopöydän päälle.
• Molemmista säätöruuveista (31) voidaan terän (24)
korkeutta säätää.
• Näet korkeussäädön kiertämällä teräakselia yhdes-
sä ohjaimen kanssa.
• Terä on tarkasti säädetty, jos terä liikuttaa ohjainta
korkeintaan 3 mm.
• Kun terä on säädetty onnistuneesti, kaikki kiristys-
ruuvit on kiristettävä hyvin (8,4 N/m)
Huomio
• Terävät höylänterät varmistavat siistin höyläysjäljen
ja kuormittavat moottoria vähemmän.
• Kolminkertaisessa hionnassa materiaalia ei saa ku-
lua enempää kuin 3 x 0,05 mm.
• Tässä koneessa käytettävät terät eivät sovi sau-
maukseen eivätkä sinkkaukseen.
• Laske teräsuojus lopuksi takaisin pöydälle ja peitä
teräakseli. Kiinnitä Torx-ruuvilla.
m VAROITUS!
Käytä ainoastaan tätä laitetta varten tehtyjä teriä.
Muita teriä käytettäessä uhkaa tapaturman vaara
laitteen hallinnan menettämisen vuoksi. Vältä liiallista
kiertämistä ja mahdollista kierteiden irtoamista. Vaste
tai ruuvit, joiden kierteet ovat kuluneet loppuun, tulee
vaihtaa heti uusiin.
11. Puhdistus, kunnossapito
ja Varaosatilaus
m VAROITUS! Irrota virtapistoke päävirransyötöstä
aina ennen puhdistus-, huolto- ja kunnossapitotöitä!
Konehuolto
Yhd. oiko- ja tasohöylä ei tarvitse paljon huoltoa. Laa-
kereissa on kestovoitelu. Suosittelemme seuraavien
osien voitelua noin 10 työtunnin välein:
• Syöttö ja poistotelan laakerit
• Hihnapyörän ja hammaspyörän laakerit. Tasopöy-
dän korkeussäädön kierrekaraa saa käsitellä ai-
noastaan kuivavoiteluaineella.
Tasopöydän korkeudensäätöön käytettävän kierreka-
ran saa käsitellä vain kuivavoiteluaineella.
Pöydän pinta ja syöttö- ja poistotela on aina pidettävä
puhtaana pihkasta.
www.scheppach.com
FI | 107
