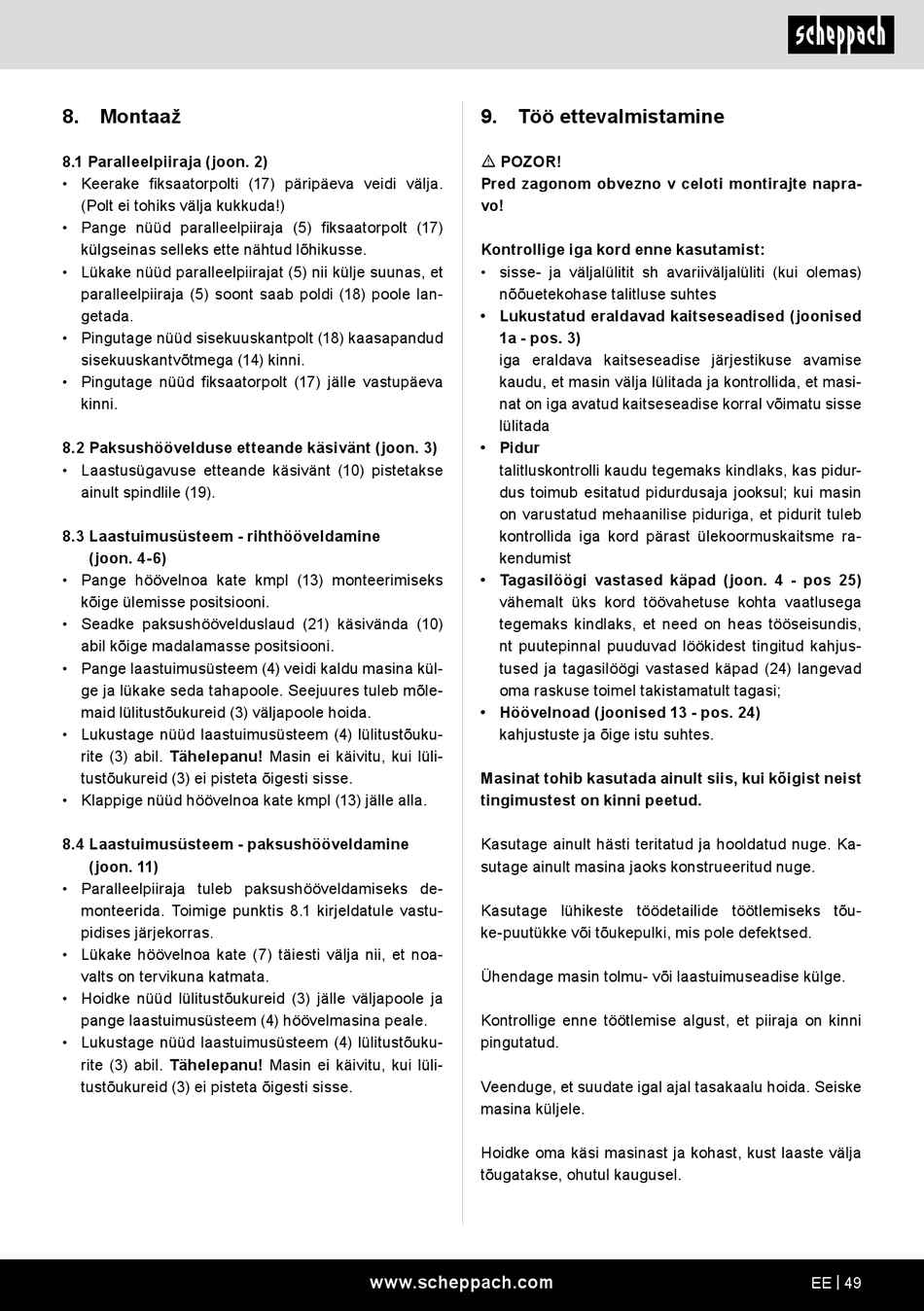

8. Montaaž
8.1 Paralleelpiiraja (joon. 2)
• Keerake fiksaatorpolti (17) päripäeva veidi välja.
(Polt ei tohiks välja kukkuda!)
• Pange nüüd paralleelpiiraja (5) fiksaatorpolt (17)
külgseinas selleks ette nähtud lõhikusse.
• Lükake nüüd paralleelpiirajat (5) nii külje suunas, et
paralleelpiiraja (5) soont saab poldi (18) poole lan-
getada.
• Pingutage nüüd sisekuuskantpolt (18) kaasapandud
sisekuuskantvõtmega (14) kinni.
• Pingutage nüüd fiksaatorpolt (17) jälle vastupäeva
kinni.
8.2 Paksushöövelduse etteande käsivänt (joon. 3)
• Laastusügavuse etteande käsivänt (10) pistetakse
ainult spindlile (19).
8.3 Laastuimusüsteem - rihthööveldamine
(joon. 4-6)
• Pange höövelnoa kate kmpl (13) monteerimiseks
kõige ülemisse positsiooni.
• Seadke paksushöövelduslaud (21) käsivända (10)
abil kõige madalamasse positsiooni.
• Pange laastuimusüsteem (4) veidi kaldu masina kül-
ge ja lükake seda tahapoole. Seejuures tuleb mõle-
maid lülitustõukureid (3) väljapoole hoida.
• Lukustage nüüd laastuimusüsteem (4) lülitustõuku-
rite (3) abil. Tähelepanu! Masin ei käivitu, kui lüli-
tustõukureid (3) ei pisteta õigesti sisse.
• Klappige nüüd höövelnoa kate kmpl (13) jälle alla.
8.4 Laastuimusüsteem - paksushööveldamine
(joon. 11)
• Paralleelpiiraja tuleb paksushööveldamiseks de-
monteerida. Toimige punktis 8.1 kirjeldatule vastu-
pidises järjekorras.
• Lükake höövelnoa kate (7) täiesti välja nii, et noa-
valts on tervikuna katmata.
• Hoidke nüüd lülitustõukureid (3) jälle väljapoole ja
pange laastuimusüsteem (4) höövelmasina peale.
• Lukustage nüüd laastuimusüsteem (4) lülitustõuku-
rite (3) abil. Tähelepanu! Masin ei käivitu, kui lüli-
tustõukureid (3) ei pisteta õigesti sisse.
9. Töö ettevalmistamine
m POZOR!
Pred zagonom obvezno v celoti montirajte napra-
vo!
Kontrollige iga kord enne kasutamist:
• sisse- ja väljalülitit sh avariiväljalüliti (kui olemas)
nõõuetekohase talitluse suhtes
• Lukustatud eraldavad kaitseseadised (joonised
1a - pos. 3)
iga eraldava kaitseseadise järjestikuse avamise
kaudu, et masin välja lülitada ja kontrollida, et masi-
nat on iga avatud kaitseseadise korral võimatu sisse
lülitada
• Pidur
talitluskontrolli kaudu tegemaks kindlaks, kas pidur-
dus toimub esitatud pidurdusaja jooksul; kui masin
on varustatud mehaanilise piduriga, et pidurit tuleb
kontrollida iga kord pärast ülekoormuskaitsme ra-
kendumist
• Tagasilöögi vastased käpad (joon. 4 - pos 25)
vähemalt üks kord töövahetuse kohta vaatlusega
tegemaks kindlaks, et need on heas tööseisundis,
nt puutepinnal puuduvad löökidest tingitud kahjus-
tused ja tagasilöögi vastased käpad (24) langevad
oma raskuse toimel takistamatult tagasi;
• Höövelnoad (joonised 13 - pos. 24)
kahjustuste ja õige istu suhtes.
Masinat tohib kasutada ainult siis, kui kõigist neist
tingimustest on kinni peetud.
Kasutage ainult hästi teritatud ja hooldatud nuge. Ka-
sutage ainult masina jaoks konstrueeritud nuge.
Kasutage lühikeste töödetailide töötlemiseks tõu-
ke-puutükke või tõukepulki, mis pole defektsed.
Ühendage masin tolmu- või laastuimuseadise külge.
Kontrollige enne töötlemise algust, et piiraja on kinni
pingutatud.
Veenduge, et suudate igal ajal tasakaalu hoida. Seiske
masina küljele.
Hoidke oma käsi masinast ja kohast, kust laaste välja
tõugatakse, ohutul kaugusel.
