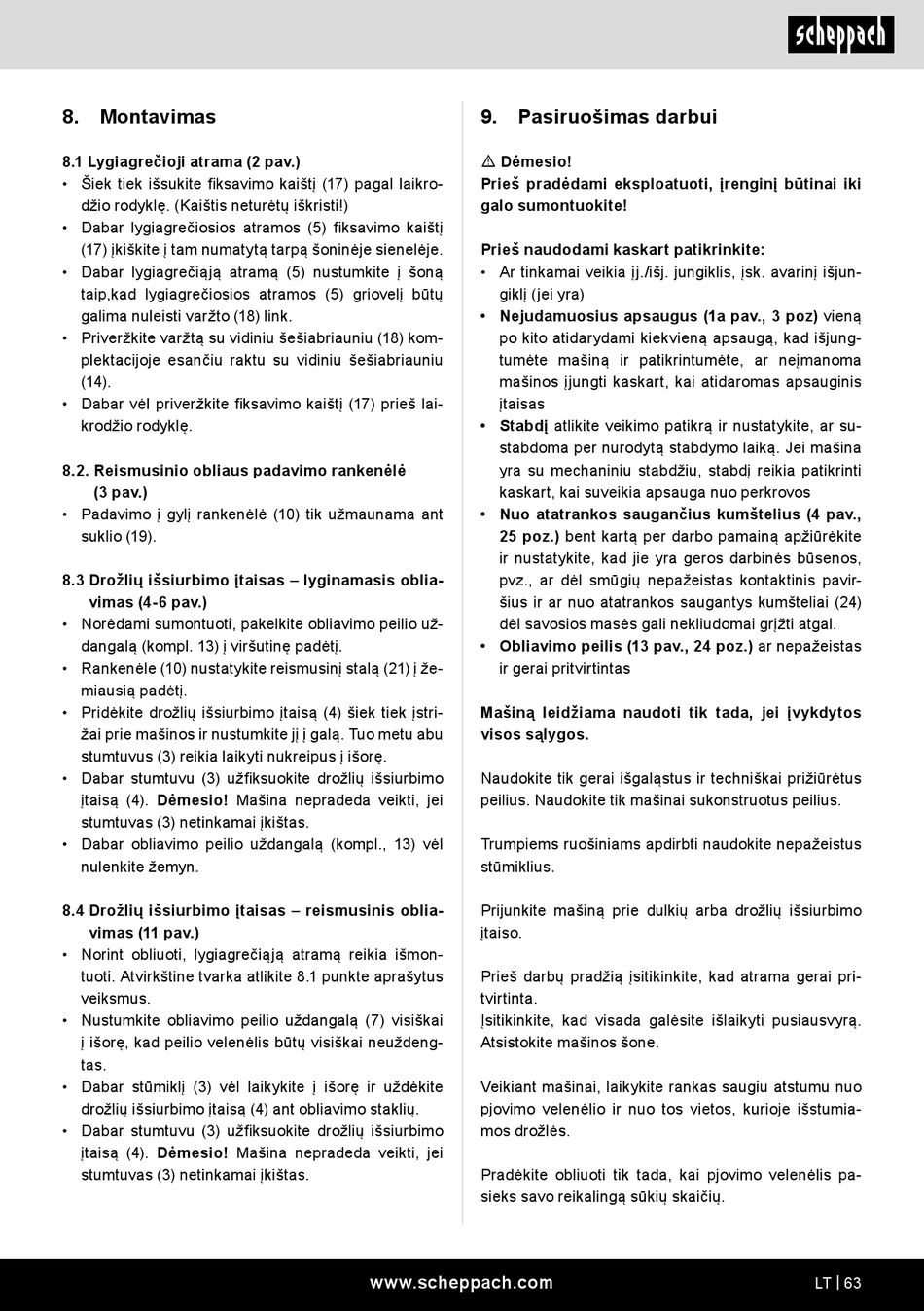

Scheppach HMS850 Original Bedienungsanleitung Seite 63

8. Montavimas
8.1 Lygiagrečioji atrama (2 pav.)
• Šiek tiek išsukite fiksavimo kaištį (17) pagal laikro-
džio rodyklę. (Kaištis neturėtų iškristi!)
• Dabar lygiagrečiosios atramos (5) fiksavimo kaištį
(17) įkiškite į tam numatytą tarpą šoninėje sienelėje.
• Dabar lygiagrečiąją atramą (5) nustumkite į šoną
taip,kad lygiagrečiosios atramos (5) griovelį būtų
galima nuleisti varžto (18) link.
• Priveržkite varžtą su vidiniu šešiabriauniu (18) kom-
plektacijoje esančiu raktu su vidiniu šešiabriauniu
(14).
• Dabar vėl priveržkite fiksavimo kaištį (17) prieš lai-
krodžio rodyklę.
8.2. Reismusinio obliaus padavimo rankenėlė
(3 pav.)
• Padavimo į gylį rankenėlė (10) tik užmaunama ant
suklio (19).
8.3 Drožlių išsiurbimo įtaisas – lyginamasis oblia-
vimas (4-6 pav.)
• Norėdami sumontuoti, pakelkite obliavimo peilio už-
dangalą (kompl. 13) į viršutinę padėtį.
• Rankenėle (10) nustatykite reismusinį stalą (21) į že-
miausią padėtį.
• Pridėkite drožlių išsiurbimo įtaisą (4) šiek tiek įstri-
žai prie mašinos ir nustumkite jį į galą. Tuo metu abu
stumtuvus (3) reikia laikyti nukreipus į išorę.
• Dabar stumtuvu (3) užfiksuokite drožlių išsiurbimo
įtaisą (4). Dėmesio! Mašina nepradeda veikti, jei
stumtuvas (3) netinkamai įkištas.
• Dabar obliavimo peilio uždangalą (kompl., 13) vėl
nulenkite žemyn.
8.4 Drožlių išsiurbimo įtaisas – reismusinis oblia-
vimas (11 pav.)
• Norint obliuoti, lygiagrečiąją atramą reikia išmon-
tuoti. Atvirkštine tvarka atlikite 8.1 punkte aprašytus
veiksmus.
• Nustumkite obliavimo peilio uždangalą (7) visiškai
į išorę, kad peilio velenėlis būtų visiškai neuždeng-
tas.
• Dabar stūmiklį (3) vėl laikykite į išorę ir uždėkite
drožlių išsiurbimo įtaisą (4) ant obliavimo staklių.
• Dabar stumtuvu (3) užfiksuokite drožlių išsiurbimo
įtaisą (4). Dėmesio! Mašina nepradeda veikti, jei
stumtuvas (3) netinkamai įkištas.
9. Pasiruošimas darbui
m Dėmesio!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki
galo sumontuokite!
Prieš naudodami kaskart patikrinkite:
• Ar tinkamai veikia įj./išj. jungiklis, įsk. avarinį išjun-
giklį (jei yra)
• Nejudamuosius apsaugus (1a pav., 3 poz) vieną
po kito atidarydami kiekvieną apsaugą, kad išjung-
tumėte mašiną ir patikrintumėte, ar neįmanoma
mašinos įjungti kaskart, kai atidaromas apsauginis
įtaisas
• Stabdį atlikite veikimo patikrą ir nustatykite, ar su-
stabdoma per nurodytą stabdymo laiką. Jei mašina
yra su mechaniniu stabdžiu, stabdį reikia patikrinti
kaskart, kai suveikia apsauga nuo perkrovos
• Nuo atatrankos saugančius kumštelius (4 pav.,
25 poz.) bent kartą per darbo pamainą apžiūrėkite
ir nustatykite, kad jie yra geros darbinės būsenos,
pvz., ar dėl smūgių nepažeistas kontaktinis pavir-
šius ir ar nuo atatrankos saugantys kumšteliai (24)
dėl savosios masės gali nekliudomai grįžti atgal.
• Obliavimo peilis (13 pav., 24 poz.) ar nepažeistas
ir gerai pritvirtintas
Mašiną leidžiama naudoti tik tada, jei įvykdytos
visos sąlygos.
Naudokite tik gerai išgaląstus ir techniškai prižiūrėtus
peilius. Naudokite tik mašinai sukonstruotus peilius.
Trumpiems ruošiniams apdirbti naudokite nepažeistus
stūmiklius.
Prijunkite mašiną prie dulkių arba drožlių išsiurbimo
įtaiso.
Prieš darbų pradžią įsitikinkite, kad atrama gerai pri-
tvirtinta.
Įsitikinkite, kad visada galėsite išlaikyti pusiausvyrą.
Atsistokite mašinos šone.
Veikiant mašinai, laikykite rankas saugiu atstumu nuo
pjovimo velenėlio ir nuo tos vietos, kurioje išstumia-
mos drožlės.
Pradėkite obliuoti tik tada, kai pjovimo velenėlis pa-
sieks savo reikalingą sūkių skaičių.
