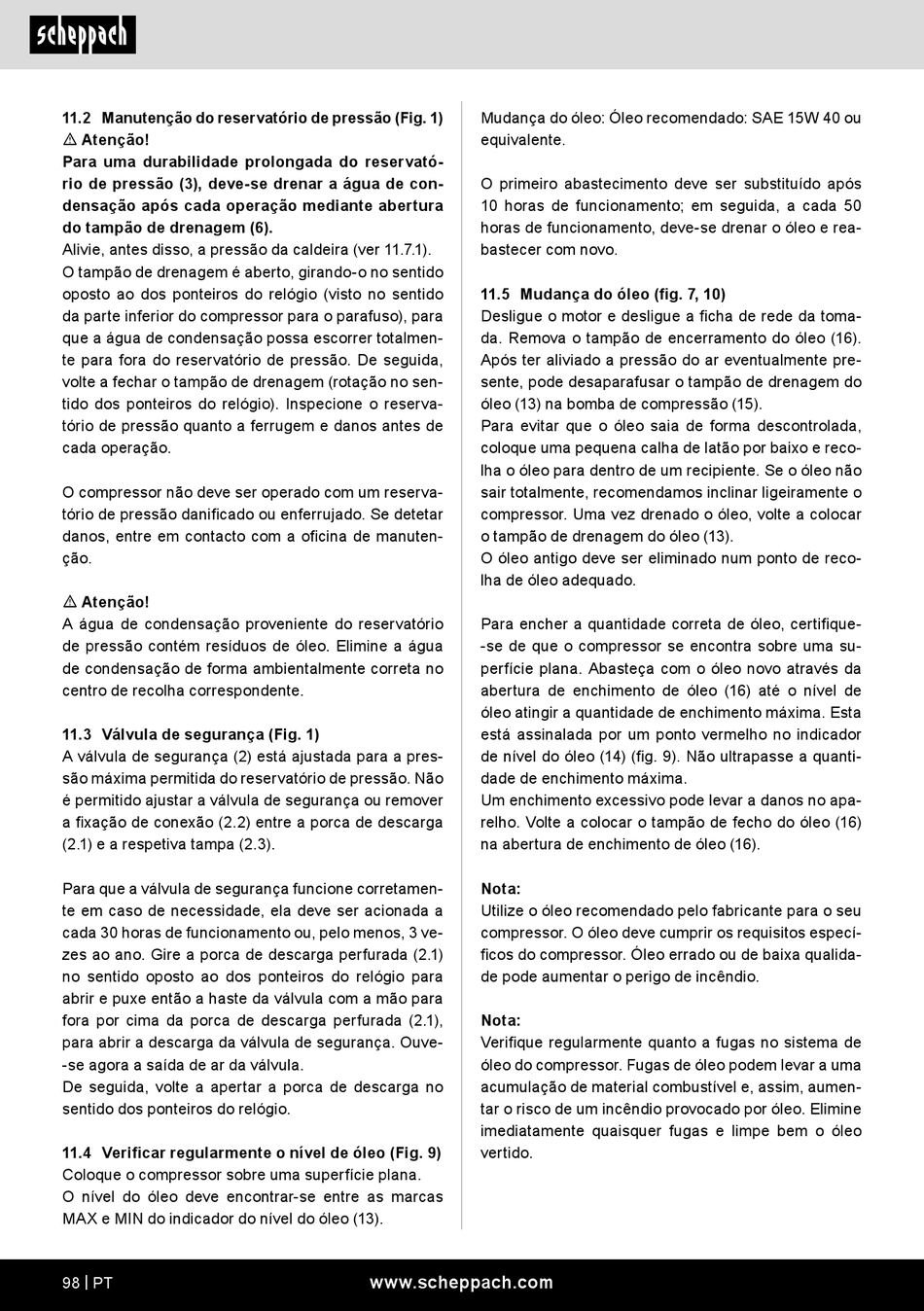

Scheppach HC65 Originalbetriebsanleitung Seite 98

11.2 Manutenção do reservatório de pressão (Fig. 1)
m Atenção!
Para uma durabilidade prolongada do reservató-
rio de pressão (3), deve-se drenar a água de con-
densação após cada operação mediante abertura
do tampão de drenagem (6).
Alivie, antes disso, a pressão da caldeira (ver 11.7.1).
O tampão de drenagem é aberto, girando-o no sentido
oposto ao dos ponteiros do relógio (visto no sentido
da parte inferior do compressor para o parafuso), para
que a água de condensação possa escorrer totalmen-
te para fora do reservatório de pressão. De seguida,
volte a fechar o tampão de drenagem (rotação no sen-
tido dos ponteiros do relógio). Inspecione o reserva-
tório de pressão quanto a ferrugem e danos antes de
cada operação.
O compressor não deve ser operado com um reserva-
tório de pressão danificado ou enferrujado. Se detetar
danos, entre em contacto com a oficina de manuten-
ção.
m Atenção!
A água de condensação proveniente do reservatório
de pressão contém resíduos de óleo. Elimine a água
de condensação de forma ambientalmente correta no
centro de recolha correspondente.
11.3 Válvula de segurança (Fig. 1)
A válvula de segurança (2) está ajustada para a pres-
são máxima permitida do reservatório de pressão. Não
é permitido ajustar a válvula de segurança ou remover
a fixação de conexão (2.2) entre a porca de descarga
(2.1) e a respetiva tampa (2.3).
Para que a válvula de segurança funcione corretamen-
te em caso de necessidade, ela deve ser acionada a
cada 30 horas de funcionamento ou, pelo menos, 3 ve-
zes ao ano. Gire a porca de descarga perfurada (2.1)
no sentido oposto ao dos ponteiros do relógio para
abrir e puxe então a haste da válvula com a mão para
fora por cima da porca de descarga perfurada (2.1),
para abrir a descarga da válvula de segurança. Ouve-
-se agora a saída de ar da válvula.
De seguida, volte a apertar a porca de descarga no
sentido dos ponteiros do relógio.
11.4 Verificar regularmente o nível de óleo (Fig. 9)
Coloque o compressor sobre uma superfície plana.
O nível do óleo deve encontrar-se entre as marcas
MAX e MIN do indicador do nível do óleo (13).
98 | PT
Mudança do óleo: Óleo recomendado: SAE 15W 40 ou
equivalente.
O primeiro abastecimento deve ser substituído após
10 horas de funcionamento; em seguida, a cada 50
horas de funcionamento, deve-se drenar o óleo e rea-
bastecer com novo.
11.5 Mudança do óleo (fig. 7, 10)
Desligue o motor e desligue a ficha de rede da toma-
da. Remova o tampão de encerramento do óleo (16).
Após ter aliviado a pressão do ar eventualmente pre-
sente, pode desaparafusar o tampão de drenagem do
óleo (13) na bomba de compressão (15).
Para evitar que o óleo saia de forma descontrolada,
coloque uma pequena calha de latão por baixo e reco-
lha o óleo para dentro de um recipiente. Se o óleo não
sair totalmente, recomendamos inclinar ligeiramente o
compressor. Uma vez drenado o óleo, volte a colocar
o tampão de drenagem do óleo (13).
O óleo antigo deve ser eliminado num ponto de reco-
lha de óleo adequado.
Para encher a quantidade correta de óleo, certifique-
-se de que o compressor se encontra sobre uma su-
perfície plana. Abasteça com o óleo novo através da
abertura de enchimento de óleo (16) até o nível de
óleo atingir a quantidade de enchimento máxima. Esta
está assinalada por um ponto vermelho no indicador
de nível do óleo (14) (fig. 9). Não ultrapasse a quanti-
dade de enchimento máxima.
Um enchimento excessivo pode levar a danos no apa-
relho. Volte a colocar o tampão de fecho do óleo (16)
na abertura de enchimento de óleo (16).
Nota:
Utilize o óleo recomendado pelo fabricante para o seu
compressor. O óleo deve cumprir os requisitos especí-
ficos do compressor. Óleo errado ou de baixa qualida-
de pode aumentar o perigo de incêndio.
Nota:
Verifique regularmente quanto a fugas no sistema de
óleo do compressor. Fugas de óleo podem levar a uma
acumulação de material combustível e, assim, aumen-
tar o risco de um incêndio provocado por óleo. Elimine
imediatamente quaisquer fugas e limpe bem o óleo
vertido.
www.scheppach.com
