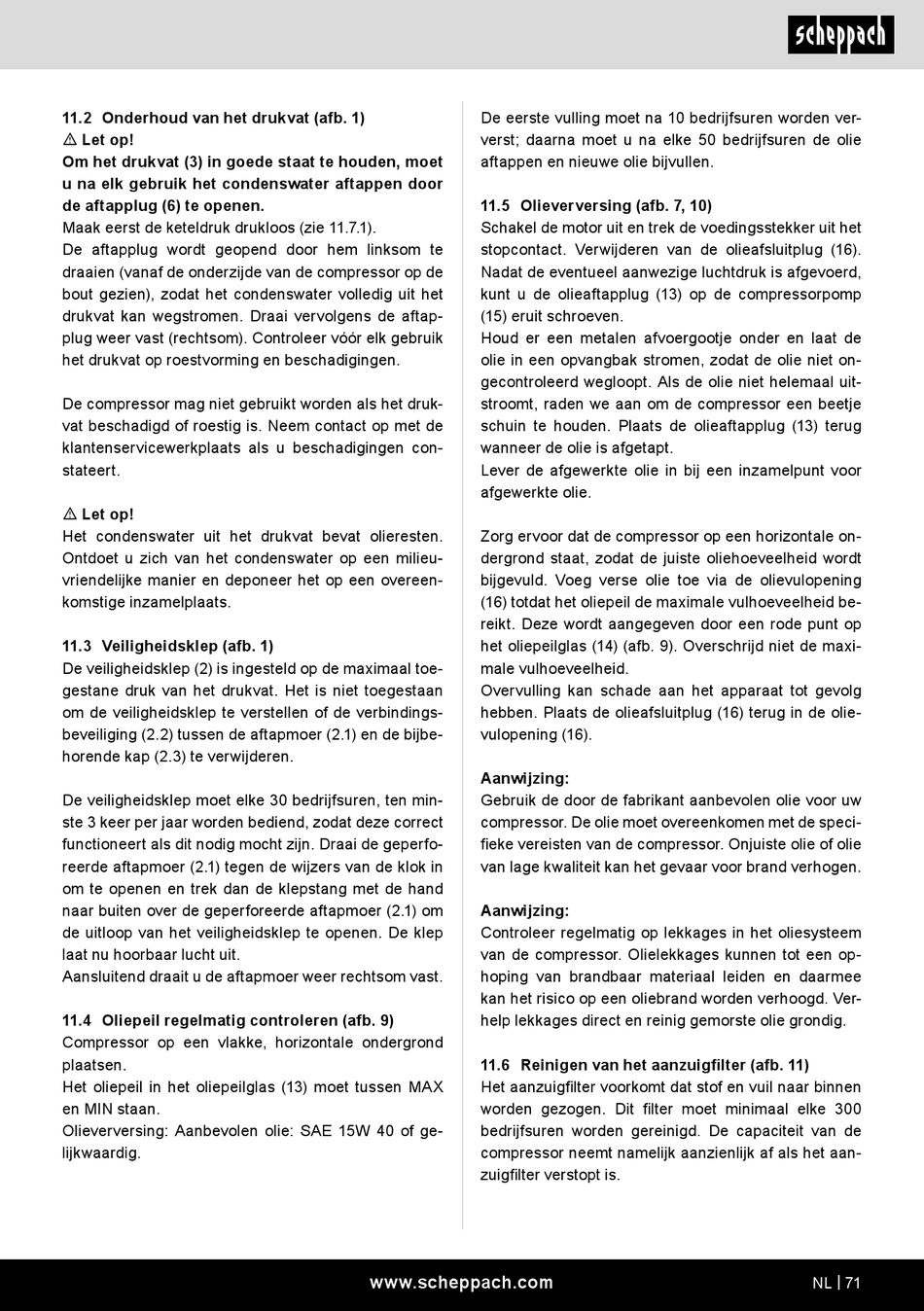

Scheppach HC65 Originalbetriebsanleitung Seite 71

11.2 Onderhoud van het drukvat (afb. 1)
m Let op!
Om het drukvat (3) in goede staat te houden, moet
u na elk gebruik het condenswater aftappen door
de aftapplug (6) te openen.
Maak eerst de keteldruk drukloos (zie 11.7.1).
De aftapplug wordt geopend door hem linksom te
draaien (vanaf de onderzijde van de compressor op de
bout gezien), zodat het condenswater volledig uit het
drukvat kan wegstromen. Draai vervolgens de aftap-
plug weer vast (rechtsom). Controleer vóór elk gebruik
het drukvat op roestvorming en beschadigingen.
De compressor mag niet gebruikt worden als het druk-
vat beschadigd of roestig is. Neem contact op met de
klantenservicewerkplaats als u beschadigingen con-
stateert.
m Let op!
Het condenswater uit het drukvat bevat olieresten.
Ontdoet u zich van het condenswater op een milieu-
vriendelijke manier en deponeer het op een overeen-
komstige inzamelplaats.
11.3 Veiligheidsklep (afb. 1)
De veiligheidsklep (2) is ingesteld op de maximaal toe-
gestane druk van het drukvat. Het is niet toegestaan
om de veiligheidsklep te verstellen of de verbindings-
beveiliging (2.2) tussen de aftapmoer (2.1) en de bijbe-
horende kap (2.3) te verwijderen.
De veiligheidsklep moet elke 30 bedrijfsuren, ten min-
ste 3 keer per jaar worden bediend, zodat deze correct
functioneert als dit nodig mocht zijn. Draai de geperfo-
reerde aftapmoer (2.1) tegen de wijzers van de klok in
om te openen en trek dan de klepstang met de hand
naar buiten over de geperforeerde aftapmoer (2.1) om
de uitloop van het veiligheidsklep te openen. De klep
laat nu hoorbaar lucht uit.
Aansluitend draait u de aftapmoer weer rechtsom vast.
11.4 Oliepeil regelmatig controleren (afb. 9)
Compressor op een vlakke, horizontale ondergrond
plaatsen.
Het oliepeil in het oliepeilglas (13) moet tussen MAX
en MIN staan.
Olieverversing: Aanbevolen olie: SAE 15W 40 of ge-
lijkwaardig.
De eerste vulling moet na 10 bedrijfsuren worden ver-
verst; daarna moet u na elke 50 bedrijfsuren de olie
aftappen en nieuwe olie bijvullen.
11.5 Olieverversing (afb. 7, 10)
Schakel de motor uit en trek de voedingsstekker uit het
stopcontact. Verwijderen van de olieafsluitplug (16).
Nadat de eventueel aanwezige luchtdruk is afgevoerd,
kunt u de olieaftapplug (13) op de compressorpomp
(15) eruit schroeven.
Houd er een metalen afvoergootje onder en laat de
olie in een opvangbak stromen, zodat de olie niet on-
gecontroleerd wegloopt. Als de olie niet helemaal uit-
stroomt, raden we aan om de compressor een beetje
schuin te houden. Plaats de olieaftapplug (13) terug
wanneer de olie is afgetapt.
Lever de afgewerkte olie in bij een inzamelpunt voor
afgewerkte olie.
Zorg ervoor dat de compressor op een horizontale on-
dergrond staat, zodat de juiste oliehoeveelheid wordt
bijgevuld. Voeg verse olie toe via de olievulopening
(16) totdat het oliepeil de maximale vulhoeveelheid be-
reikt. Deze wordt aangegeven door een rode punt op
het oliepeilglas (14) (afb. 9). Overschrijd niet de maxi-
male vulhoeveelheid.
Overvulling kan schade aan het apparaat tot gevolg
hebben. Plaats de olieafsluitplug (16) terug in de olie-
vulopening (16).
Aanwijzing:
Gebruik de door de fabrikant aanbevolen olie voor uw
compressor. De olie moet overeenkomen met de speci-
fieke vereisten van de compressor. Onjuiste olie of olie
van lage kwaliteit kan het gevaar voor brand verhogen.
Aanwijzing:
Controleer regelmatig op lekkages in het oliesysteem
van de compressor. Olielekkages kunnen tot een op-
hoping van brandbaar materiaal leiden en daarmee
kan het risico op een oliebrand worden verhoogd. Ver-
help lekkages direct en reinig gemorste olie grondig.
11.6 Reinigen van het aanzuigfilter (afb. 11)
Het aanzuigfilter voorkomt dat stof en vuil naar binnen
worden gezogen. Dit filter moet minimaal elke 300
bedrijfsuren worden gereinigd. De capaciteit van de
compressor neemt namelijk aanzienlijk af als het aan-
zuigfilter verstopt is.
www.scheppach.com NL | 71
