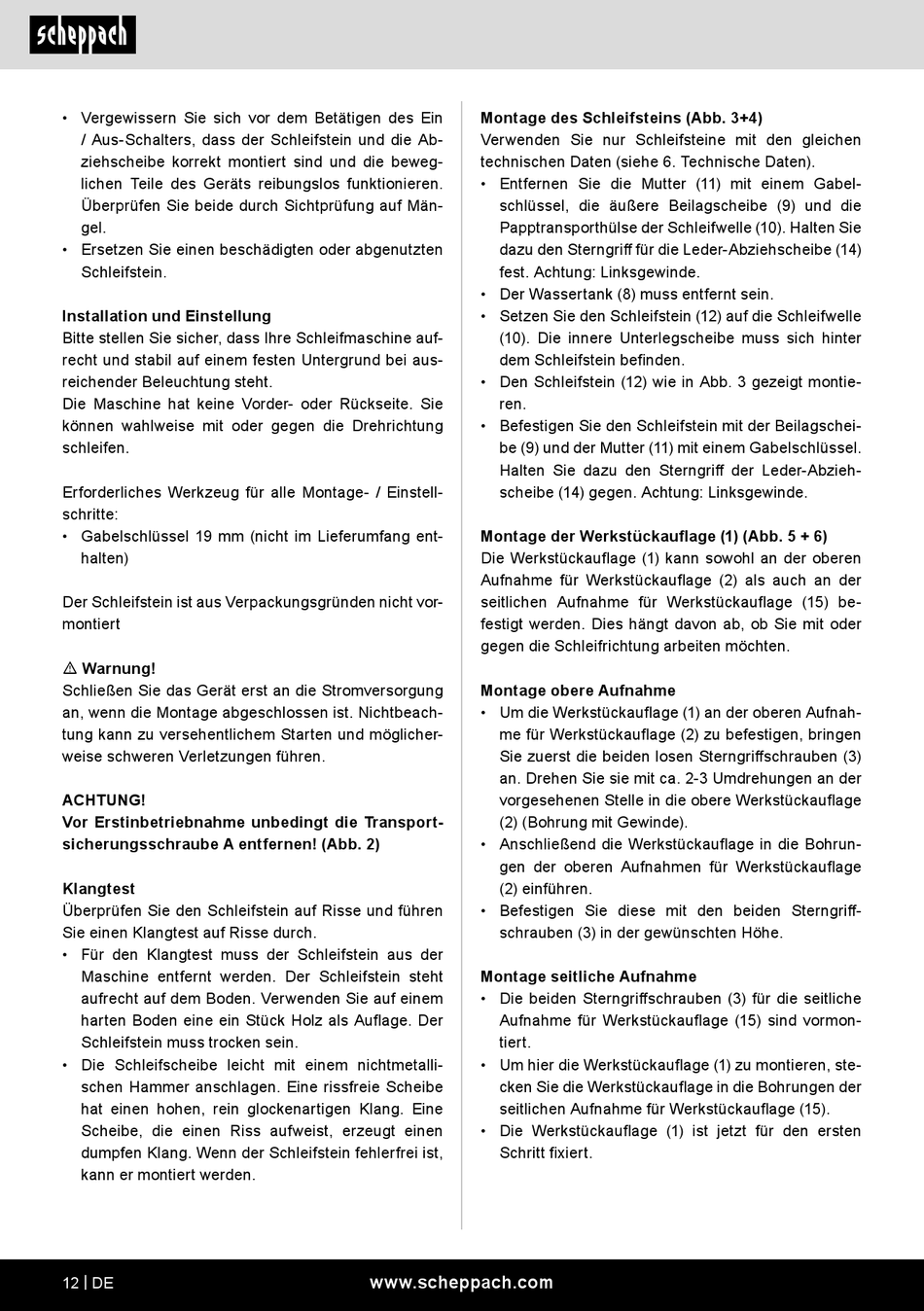

• Vergewissern Sie sich vor dem Betätigen des Ein
/ Aus-Schalters, dass der Schleifstein und die Ab-
ziehscheibe korrekt montiert sind und die beweg-
lichen Teile des Geräts reibungslos funktionieren.
Überprüfen Sie beide durch Sichtprüfung auf Män-
gel.
• Ersetzen Sie einen beschädigten oder abgenutzten
Schleifstein.
Installation und Einstellung
Bitte stellen Sie sicher, dass Ihre Schleifmaschine auf-
recht und stabil auf einem festen Untergrund bei aus-
reichender Beleuchtung steht.
Die Maschine hat keine Vorder- oder Rückseite. Sie
können wahlweise mit oder gegen die Drehrichtung
schleifen.
Erforderliches Werkzeug für alle Montage- / Einstell-
schritte:
• Gabelschlüssel 19 mm (nicht im Lieferumfang ent-
halten)
Der Schleifstein ist aus Verpackungsgründen nicht vor-
montiert
m Warnung!
Schließen Sie das Gerät erst an die Stromversorgung
an, wenn die Montage abgeschlossen ist. Nichtbeach-
tung kann zu versehentlichem Starten und möglicher-
weise schweren Verletzungen führen.
ACHTUNG!
Vor Erstinbetriebnahme unbedingt die Transport-
sicherungsschraube A entfernen! (Abb. 2)
Klangtest
Überprüfen Sie den Schleifstein auf Risse und führen
Sie einen Klangtest auf Risse durch.
• Für den Klangtest muss der Schleifstein aus der
Maschine entfernt werden. Der Schleifstein steht
aufrecht auf dem Boden. Verwenden Sie auf einem
harten Boden eine ein Stück Holz als Auflage. Der
Schleifstein muss trocken sein.
• Die Schleifscheibe leicht mit einem nichtmetalli-
schen Hammer anschlagen. Eine rissfreie Scheibe
hat einen hohen, rein glockenartigen Klang. Eine
Scheibe, die einen Riss aufweist, erzeugt einen
dumpfen Klang. Wenn der Schleifstein fehlerfrei ist,
kann er montiert werden.
12 | DE
Montage des Schleifsteins (Abb. 3+4)
Verwenden Sie nur Schleifsteine mit den gleichen
technischen Daten (siehe 6. Technische Daten).
• Entfernen Sie die Mutter (11) mit einem Gabel-
schlüssel, die äußere Beilagscheibe (9) und die
Papptransporthülse der Schleifwelle (10). Halten Sie
dazu den Sterngriff für die Leder-Abziehscheibe (14)
fest. Achtung: Linksgewinde.
• Der Wassertank (8) muss entfernt sein.
• Setzen Sie den Schleifstein (12) auf die Schleifwelle
(10). Die innere Unterlegscheibe muss sich hinter
dem Schleifstein befinden.
• Den Schleifstein (12) wie in Abb. 3 gezeigt montie-
ren.
• Befestigen Sie den Schleifstein mit der Beilagschei-
be (9) und der Mutter (11) mit einem Gabelschlüssel.
Halten Sie dazu den Sterngriff der Leder-Abzieh-
scheibe (14) gegen. Achtung: Linksgewinde.
Montage der Werkstückauflage (1) (Abb. 5 + 6)
Die Werkstückauflage (1) kann sowohl an der oberen
Aufnahme für Werkstückauflage (2) als auch an der
seitlichen Aufnahme für Werkstückauflage (15) be-
festigt werden. Dies hängt davon ab, ob Sie mit oder
gegen die Schleifrichtung arbeiten möchten.
Montage obere Aufnahme
• Um die Werkstückauflage (1) an der oberen Aufnah-
me für Werkstückauflage (2) zu befestigen, bringen
Sie zuerst die beiden losen Sterngriffschrauben (3)
an. Drehen Sie sie mit ca. 2-3 Umdrehungen an der
vorgesehenen Stelle in die obere Werkstückauflage
(2) (Bohrung mit Gewinde).
• Anschließend die Werkstückauflage in die Bohrun-
gen der oberen Aufnahmen für Werkstückauflage
(2) einführen.
• Befestigen Sie diese mit den beiden Sterngriff-
schrauben (3) in der gewünschten Höhe.
Montage seitliche Aufnahme
• Die beiden Sterngriffschrauben (3) für die seitliche
Aufnahme für Werkstückauflage (15) sind vormon-
tiert.
• Um hier die Werkstückauflage (1) zu montieren, ste-
cken Sie die Werkstückauflage in die Bohrungen der
seitlichen Aufnahme für Werkstückauflage (15).
• Die Werkstückauflage (1) ist jetzt für den ersten
Schritt fixiert.
