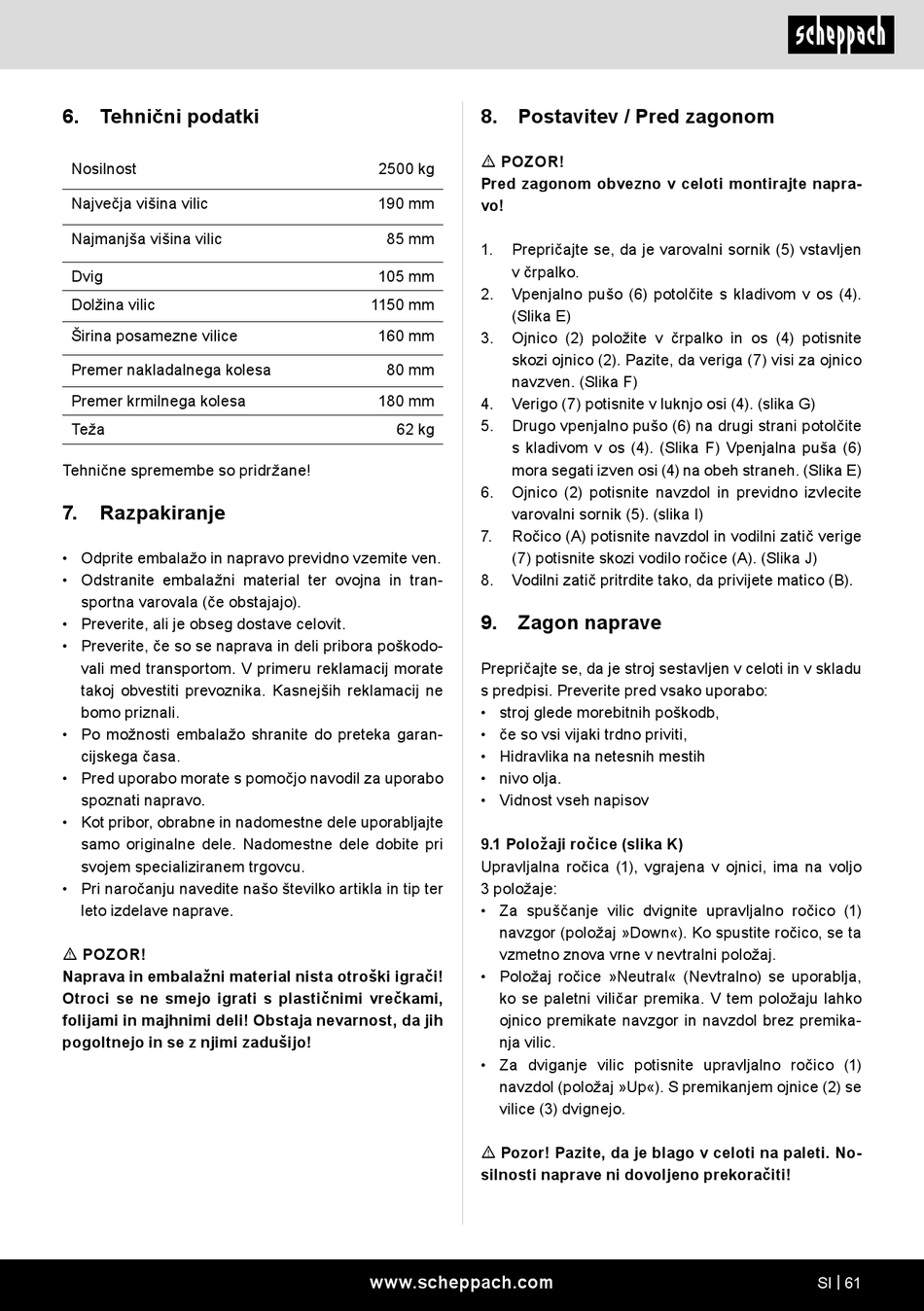

6. Tehnični podatki
Nosilnost
Največja višina vilic
Najmanjša višina vilic
Dvig
Dolžina vilic
Širina posamezne vilice
Premer nakladalnega kolesa
Premer krmilnega kolesa
Teža
Tehnične spremembe so pridržane!
7.
Razpakiranje
• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite embalažni material ter ovojna in tran-
sportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, če so se naprava in deli pribora poškodo-
vali med transportom. V primeru reklamacij morate
takoj obvestiti prevoznika. Kasnejših reklamacij ne
bomo priznali.
• Po možnosti embalažo shranite do preteka garan-
cijskega časa.
• Pred uporabo morate s pomočjo navodil za uporabo
spoznati napravo.
• Kot pribor, obrabne in nadomestne dele uporabljajte
samo originalne dele. Nadomestne dele dobite pri
svojem specializiranem trgovcu.
• Pri naročanju navedite našo številko artikla in tip ter
leto izdelave naprave.
m POZOR!
Naprava in embalažni material nista otroški igrači!
Otroci se ne smejo igrati s plastičnimi vrečkami,
folijami in majhnimi deli! Obstaja nevarnost, da jih
pogoltnejo in se z njimi zadušijo!
8. Postavitev / Pred zagonom
m POZOR!
2500 kg
Pred zagonom obvezno v celoti montirajte napra-
190 mm
vo!
85 mm
1.
Prepričajte se, da je varovalni sornik (5) vstavljen
v črpalko.
105 mm
2.
Vpenjalno pušo (6) potolčite s kladivom v os (4).
1150 mm
(Slika E)
160 mm
3.
Ojnico (2) položite v črpalko in os (4) potisnite
skozi ojnico (2). Pazite, da veriga (7) visi za ojnico
80 mm
navzven. (Slika F)
180 mm
4.
Verigo (7) potisnite v luknjo osi (4). (slika G)
5.
Drugo vpenjalno pušo (6) na drugi strani potolčite
62 kg
s kladivom v os (4). (Slika F) Vpenjalna puša (6)
mora segati izven osi (4) na obeh straneh. (Slika E)
6.
Ojnico (2) potisnite navzdol in previdno izvlecite
varovalni sornik (5). (slika I)
7.
Ročico (A) potisnite navzdol in vodilni zatič verige
(7) potisnite skozi vodilo ročice (A). (Slika J)
8.
Vodilni zatič pritrdite tako, da privijete matico (B).
9.
Zagon naprave
Prepričajte se, da je stroj sestavljen v celoti in v skladu
s predpisi. Preverite pred vsako uporabo:
• stroj glede morebitnih poškodb,
• če so vsi vijaki trdno priviti,
• Hidravlika na netesnih mestih
• nivo olja.
• Vidnost vseh napisov
9.1 Položaji ročice (slika K)
Upravljalna ročica (1), vgrajena v ojnici, ima na voljo
3 položaje:
• Za spuščanje vilic dvignite upravljalno ročico (1)
navzgor (položaj »Down«). Ko spustite ročico, se ta
vzmetno znova vrne v nevtralni položaj.
• Položaj ročice »Neutral« (Nevtralno) se uporablja,
ko se paletni viličar premika. V tem položaju lahko
ojnico premikate navzgor in navzdol brez premika-
nja vilic.
• Za dviganje vilic potisnite upravljalno ročico (1)
navzdol (položaj »Up«). S premikanjem ojnice (2) se
vilice (3) dvignejo.
m Pozor! Pazite, da je blago v celoti na paleti. No-
silnosti naprave ni dovoljeno prekoračiti!
www.scheppach.com
SI | 61
