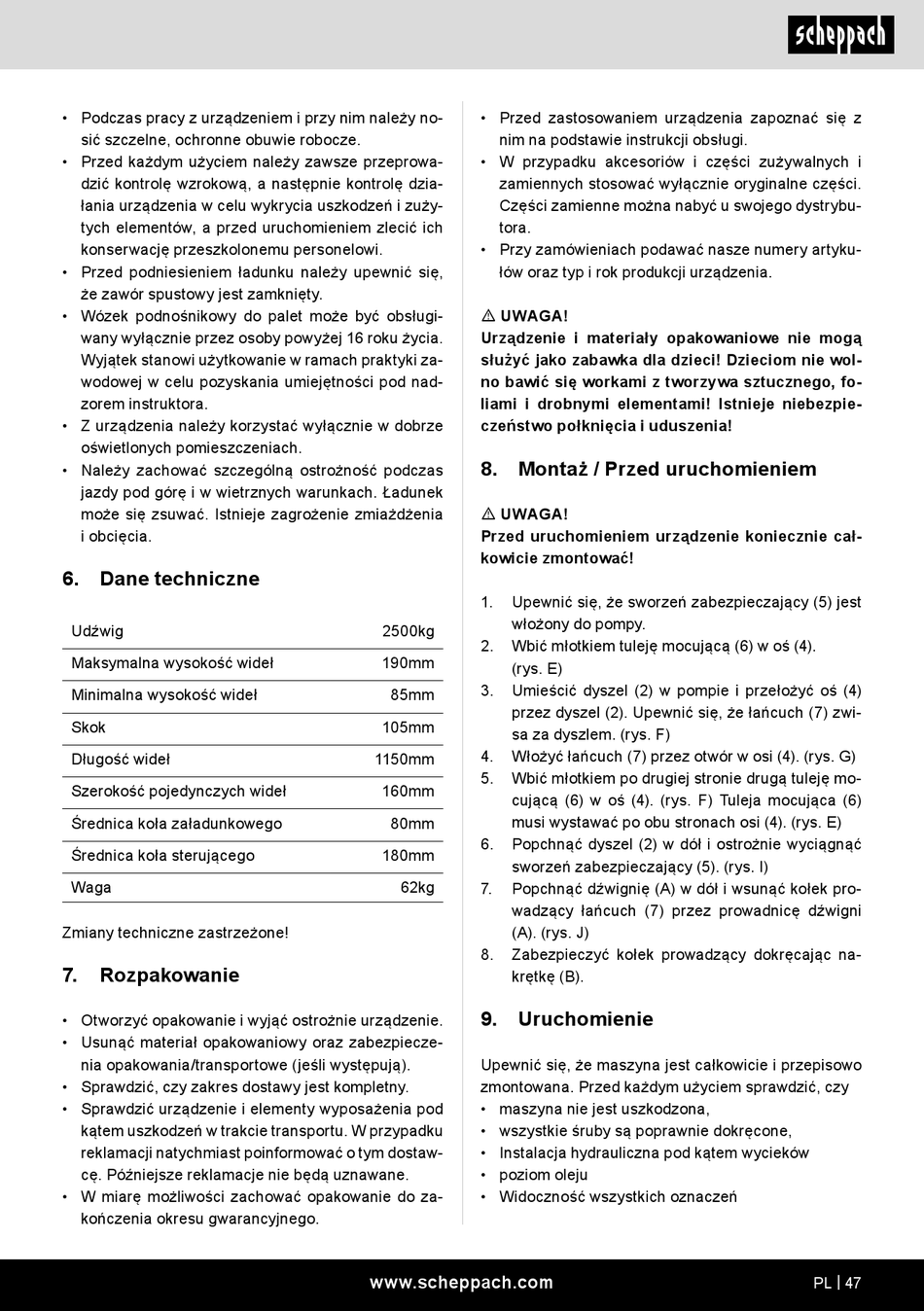

• Podczas pracy z urządzeniem i przy nim należy no-
sić szczelne, ochronne obuwie robocze.
• Przed każdym użyciem należy zawsze przeprowa-
dzić kontrolę wzrokową, a następnie kontrolę dzia-
łania urządzenia w celu wykrycia uszkodzeń i zuży-
tych elementów, a przed uruchomieniem zlecić ich
konserwację przeszkolonemu personelowi.
• Przed podniesieniem ładunku należy upewnić się,
że zawór spustowy jest zamknięty.
• Wózek podnośnikowy do palet może być obsługi-
wany wyłącznie przez osoby powyżej 16 roku życia.
Wyjątek stanowi użytkowanie w ramach praktyki za-
wodowej w celu pozyskania umiejętności pod nad-
zorem instruktora.
• Z urządzenia należy korzystać wyłącznie w dobrze
oświetlonych pomieszczeniach.
• Należy zachować szczególną ostrożność podczas
jazdy pod górę i w wietrznych warunkach. Ładunek
może się zsuwać. Istnieje zagrożenie zmiażdżenia
i obcięcia.
6. Dane techniczne
Udźwig
Maksymalna wysokość wideł
Minimalna wysokość wideł
Skok
Długość wideł
Szerokość pojedynczych wideł
Średnica koła załadunkowego
Średnica koła sterującego
Waga
Zmiany techniczne zastrzeżone!
7.
Rozpakowanie
• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod
kątem uszkodzeń w trakcie transportu. W przypadku
reklamacji natychmiast poinformować o tym dostaw-
cę. Późniejsze reklamacje nie będą uznawane.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem urządzenia zapoznać się z
nim na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i
zamiennych stosować wyłącznie oryginalne części.
Części zamienne można nabyć u swojego dystrybu-
tora.
• Przy zamówieniach podawać nasze numery artyku-
łów oraz typ i rok produkcji urządzenia.
m UWAGA!
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Dzieciom nie wol-
no bawić się workami z tworzywa sztucznego, fo-
liami i drobnymi elementami! Istnieje niebezpie-
czeństwo połknięcia i uduszenia!
8. Montaż / Przed uruchomieniem
m UWAGA!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
1.
Upewnić się, że sworzeń zabezpieczający (5) jest
włożony do pompy.
2500kg
2.
Wbić młotkiem tuleję mocującą (6) w oś (4).
190mm
(rys. E)
3.
Umieścić dyszel (2) w pompie i przełożyć oś (4)
85mm
przez dyszel (2). Upewnić się, że łańcuch (7) zwi-
105mm
sa za dyszlem. (rys. F)
4.
Włożyć łańcuch (7) przez otwór w osi (4). (rys. G)
1150mm
5.
Wbić młotkiem po drugiej stronie drugą tuleję mo-
160mm
cującą (6) w oś (4). (rys. F) Tuleja mocująca (6)
musi wystawać po obu stronach osi (4). (rys. E)
80mm
6.
Popchnąć dyszel (2) w dół i ostrożnie wyciągnąć
180mm
sworzeń zabezpieczający (5). (rys. I)
62kg
7.
Popchnąć dźwignię (A) w dół i wsunąć kołek pro-
wadzący łańcuch (7) przez prowadnicę dźwigni
(A). (rys. J)
8.
Zabezpieczyć kołek prowadzący dokręcając na-
krętkę (B).
9.
Uruchomienie
Upewnić się, że maszyna jest całkowicie i przepisowo
zmontowana. Przed każdym użyciem sprawdzić, czy
• maszyna nie jest uszkodzona,
• wszystkie śruby są poprawnie dokręcone,
• Instalacja hydrauliczna pod kątem wycieków
• poziom oleju
• Widoczność wszystkich oznaczeń
www.scheppach.com
PL | 47
