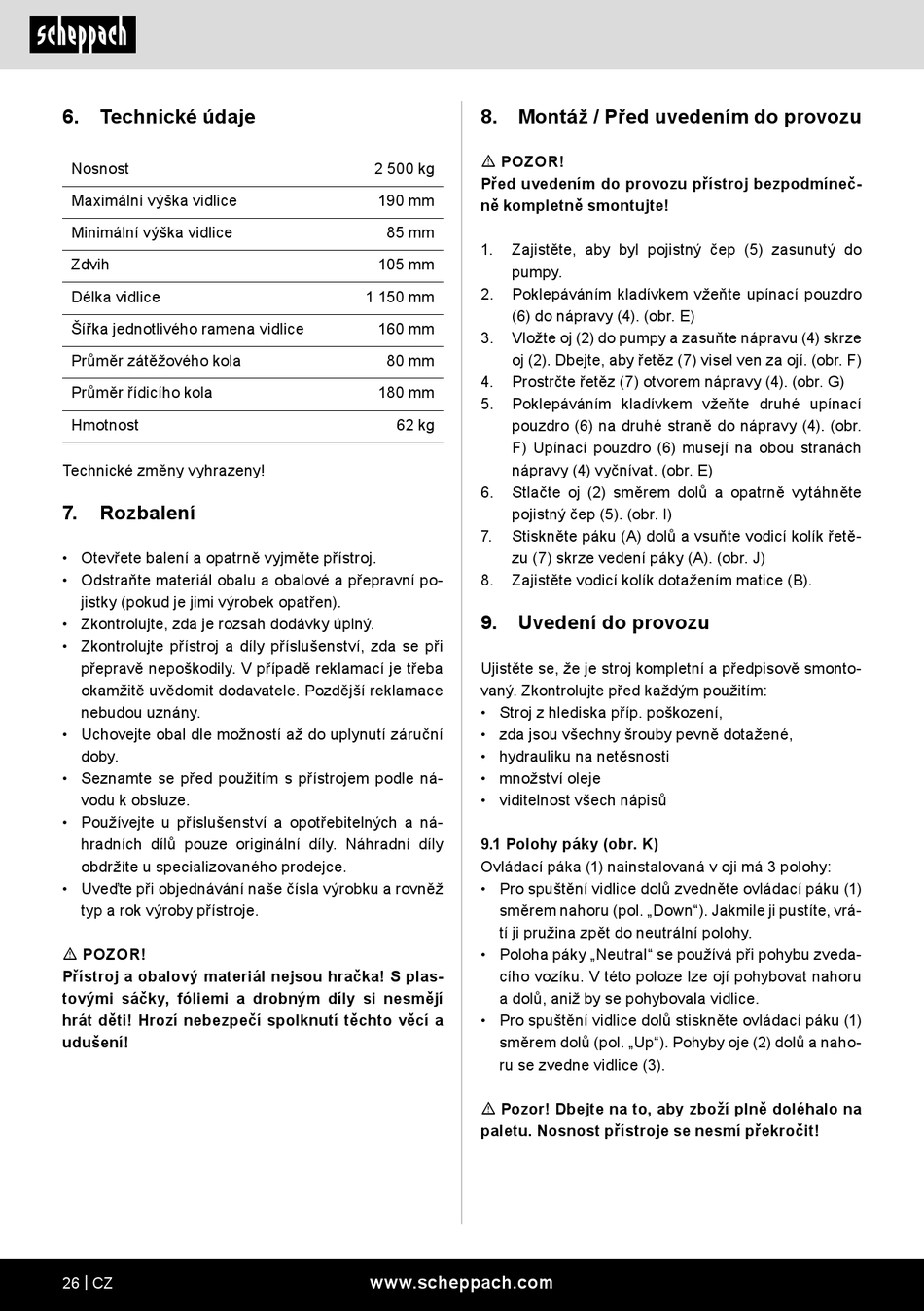

6. Technické údaje
Nosnost
Maximální výška vidlice
Minimální výška vidlice
Zdvih
Délka vidlice
Šířka jednotlivého ramena vidlice
Průměr zátěžového kola
Průměr řídicího kola
Hmotnost
Technické změny vyhrazeny!
7.
Rozbalení
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily. V případě reklamací je třeba
okamžitě uvědomit dodavatele. Pozdější reklamace
nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
• Seznamte se před použitím s přístrojem podle ná-
vodu k obsluze.
• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby přístroje.
m POZOR!
Přístroj a obalový materiál nejsou hračka! S plas-
tovými sáčky, fóliemi a drobným díly si nesmějí
hrát děti! Hrozí nebezpečí spolknutí těchto věcí a
udušení!
26 | CZ
8. Montáž / Před uvedením do provozu
m POZOR!
2 500 kg
Před uvedením do provozu přístroj bezpodmíneč-
190 mm
ně kompletně smontujte!
85 mm
1.
Zajistěte, aby byl pojistný čep (5) zasunutý do
105 mm
pumpy.
2.
Poklepáváním kladívkem vžeňte upínací pouzdro
1 150 mm
(6) do nápravy (4). (obr. E)
160 mm
3.
Vložte oj (2) do pumpy a zasuňte nápravu (4) skrze
oj (2). Dbejte, aby řetěz (7) visel ven za ojí. (obr. F)
80 mm
4.
Prostrčte řetěz (7) otvorem nápravy (4). (obr. G)
180 mm
5.
Poklepáváním kladívkem vžeňte druhé upínací
62 kg
pouzdro (6) na druhé straně do nápravy (4). (obr.
F) Upínací pouzdro (6) musejí na obou stranách
nápravy (4) vyčnívat. (obr. E)
6.
Stlačte oj (2) směrem dolů a opatrně vytáhněte
pojistný čep (5). (obr. I)
7.
Stiskněte páku (A) dolů a vsuňte vodicí kolík řetě-
zu (7) skrze vedení páky (A). (obr. J)
8.
Zajistěte vodicí kolík dotažením matice (B).
9.
Uvedení do provozu
Ujistěte se, že je stroj kompletní a předpisově smonto-
vaný. Zkontrolujte před každým použitím:
• Stroj z hlediska příp. poškození,
• zda jsou všechny šrouby pevně dotažené,
• hydrauliku na netěsnosti
• množství oleje
• viditelnost všech nápisů
9.1 Polohy páky (obr. K)
Ovládací páka (1) nainstalovaná v oji má 3 polohy:
• Pro spuštění vidlice dolů zvedněte ovládací páku (1)
směrem nahoru (pol. „Down"). Jakmile ji pustíte, vrá-
tí ji pružina zpět do neutrální polohy.
• Poloha páky „Neutral" se používá při pohybu zveda-
cího vozíku. V této poloze lze ojí pohybovat nahoru
a dolů, aniž by se pohybovala vidlice.
• Pro spuštění vidlice dolů stiskněte ovládací páku (1)
směrem dolů (pol. „Up"). Pohyby oje (2) dolů a naho-
ru se zvedne vidlice (3).
m Pozor! Dbejte na to, aby zboží plně doléhalo na
paletu. Nosnost přístroje se nesmí překročit!
