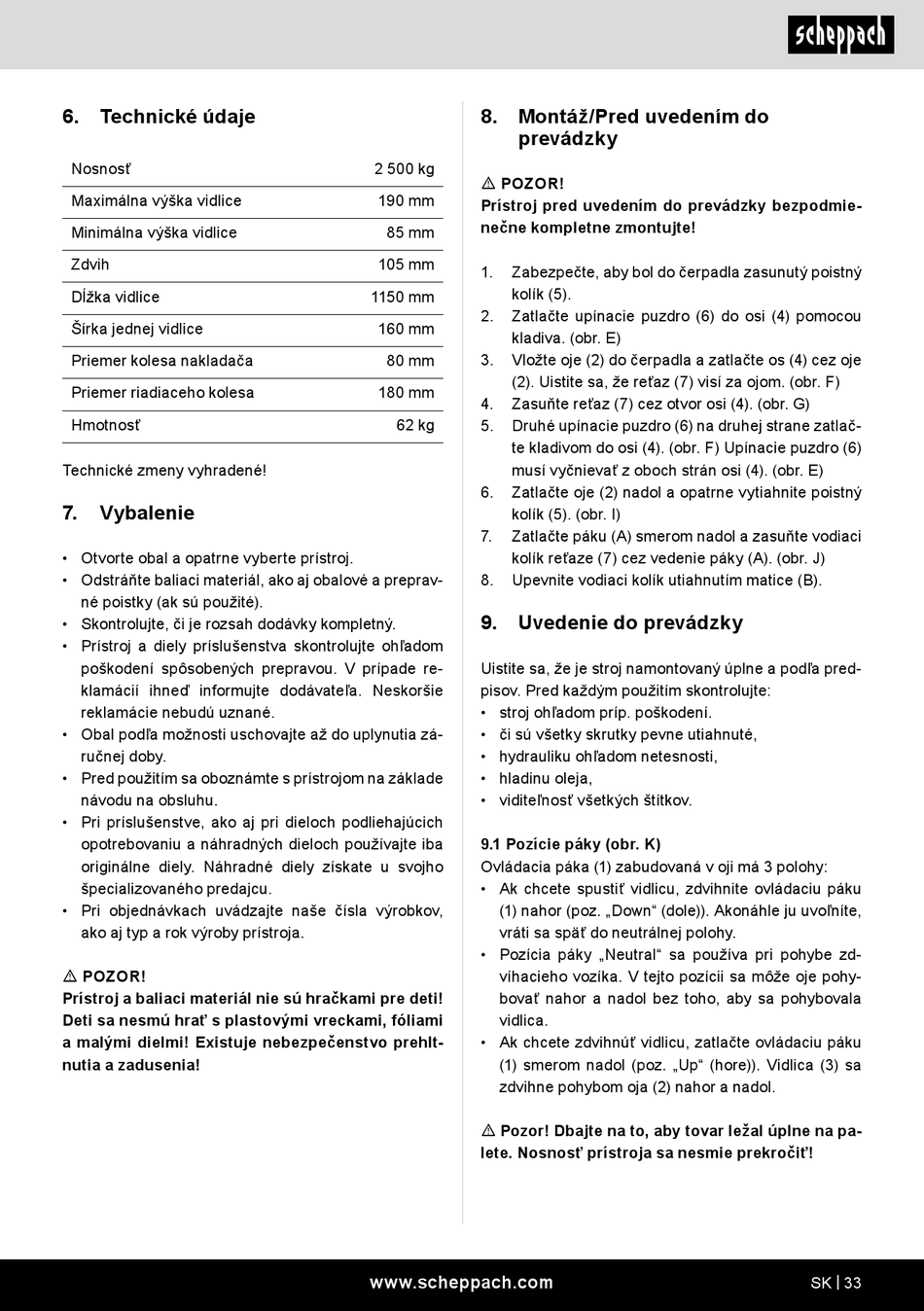

6. Technické údaje
Nosnosť
Maximálna výška vidlice
Minimálna výška vidlice
Zdvih
Dĺžka vidlice
Šírka jednej vidlice
Priemer kolesa nakladača
Priemer riadiaceho kolesa
Hmotnosť
Technické zmeny vyhradené!
7.
Vybalenie
• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a preprav-
né poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou. V prípade re-
klamácií ihneď informujte dodávateľa. Neskoršie
reklamácie nebudú uznané.
• Obal podľa možnosti uschovajte až do uplynutia zá-
ručnej doby.
• Pred použitím sa oboznámte s prístrojom na základe
návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich
opotrebovaniu a náhradných dieloch používajte iba
originálne diely. Náhradné diely získate u svojho
špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov,
ako aj typ a rok výroby prístroja.
m POZOR!
Prístroj a baliaci materiál nie sú hračkami pre deti!
Deti sa nesmú hrať s plastovými vreckami, fóliami
a malými dielmi! Existuje nebezpečenstvo prehlt-
nutia a zadusenia!
8. Montáž/Pred uvedením do
prevádzky
2 500 kg
m POZOR!
190 mm
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
85 mm
105 mm
1.
Zabezpečte, aby bol do čerpadla zasunutý poistný
kolík (5).
1150 mm
2.
Zatlačte upínacie puzdro (6) do osi (4) pomocou
160 mm
kladiva. (obr. E)
3.
Vložte oje (2) do čerpadla a zatlačte os (4) cez oje
80 mm
(2). Uistite sa, že reťaz (7) visí za ojom. (obr. F)
180 mm
4.
Zasuňte reťaz (7) cez otvor osi (4). (obr. G)
62 kg
5.
Druhé upínacie puzdro (6) na druhej strane zatlač-
te kladivom do osi (4). (obr. F) Upínacie puzdro (6)
musí vyčnievať z oboch strán osi (4). (obr. E)
6.
Zatlačte oje (2) nadol a opatrne vytiahnite poistný
kolík (5). (obr. I)
7.
Zatlačte páku (A) smerom nadol a zasuňte vodiaci
kolík reťaze (7) cez vedenie páky (A). (obr. J)
8.
Upevnite vodiaci kolík utiahnutím matice (B).
9.
Uvedenie do prevádzky
Uistite sa, že je stroj namontovaný úplne a podľa pred-
pisov. Pred každým použitím skontrolujte:
• stroj ohľadom príp. poškodení.
• či sú všetky skrutky pevne utiahnuté,
• hydrauliku ohľadom netesnosti,
• hladinu oleja,
• viditeľnosť všetkých štítkov.
9.1 Pozície páky (obr. K)
Ovládacia páka (1) zabudovaná v oji má 3 polohy:
• Ak chcete spustiť vidlicu, zdvihnite ovládaciu páku
(1) nahor (poz. „Down" (dole)). Akonáhle ju uvoľníte,
vráti sa späť do neutrálnej polohy.
• Pozícia páky „Neutral" sa používa pri pohybe zd-
víhacieho vozíka. V tejto pozícii sa môže oje pohy-
bovať nahor a nadol bez toho, aby sa pohybovala
vidlica.
• Ak chcete zdvihnúť vidlicu, zatlačte ovládaciu páku
(1) smerom nadol (poz. „Up" (hore)). Vidlica (3) sa
zdvihne pohybom oja (2) nahor a nadol.
m Pozor! Dbajte na to, aby tovar ležal úplne na pa-
lete. Nosnosť prístroja sa nesmie prekročiť!
www.scheppach.com
SK | 33
