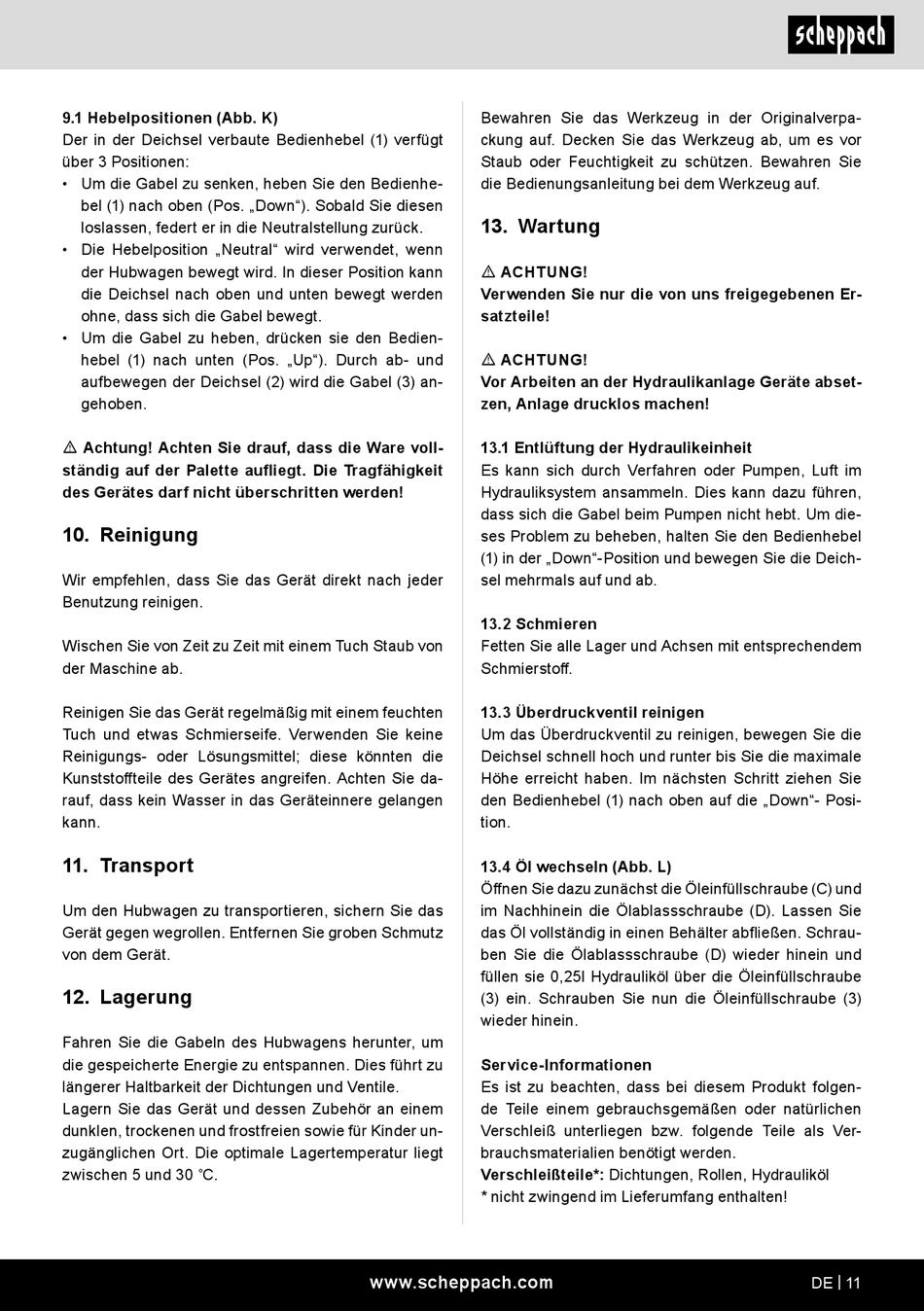

9.1 Hebelpositionen (Abb. K)
Der in der Deichsel verbaute Bedienhebel (1) verfügt
über 3 Positionen:
• Um die Gabel zu senken, heben Sie den Bedienhe-
bel (1) nach oben (Pos. „Down"). Sobald Sie diesen
loslassen, federt er in die Neutralstellung zurück.
• Die Hebelposition „Neutral" wird verwendet, wenn
der Hubwagen bewegt wird. In dieser Position kann
die Deichsel nach oben und unten bewegt werden
ohne, dass sich die Gabel bewegt.
• Um die Gabel zu heben, drücken sie den Bedien-
hebel (1) nach unten (Pos. „Up"). Durch ab- und
aufbewegen der Deichsel (2) wird die Gabel (3) an-
gehoben.
m Achtung! Achten Sie drauf, dass die Ware voll-
ständig auf der Palette aufliegt. Die Tragfähigkeit
des Gerätes darf nicht überschritten werden!
10. Reinigung
Wir empfehlen, dass Sie das Gerät direkt nach jeder
Benutzung reinigen.
Wischen Sie von Zeit zu Zeit mit einem Tuch Staub von
der Maschine ab.
Reinigen Sie das Gerät regelmäßig mit einem feuchten
Tuch und etwas Schmierseife. Verwenden Sie keine
Reinigungs- oder Lösungsmittel; diese könnten die
Kunststoffteile des Gerätes angreifen. Achten Sie da-
rauf, dass kein Wasser in das Geräteinnere gelangen
kann.
11. Transport
Um den Hubwagen zu transportieren, sichern Sie das
Gerät gegen wegrollen. Entfernen Sie groben Schmutz
von dem Gerät.
12. Lagerung
Fahren Sie die Gabeln des Hubwagens herunter, um
die gespeicherte Energie zu entspannen. Dies führt zu
längerer Haltbarkeit der Dichtungen und Ventile.
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreien sowie für Kinder un-
zugänglichen Ort. Die optimale Lagertemperatur liegt
zwischen 5 und 30 ˚C.
Bewahren Sie das Werkzeug in der Originalverpa-
ckung auf. Decken Sie das Werkzeug ab, um es vor
Staub oder Feuchtigkeit zu schützen. Bewahren Sie
die Bedienungsanleitung bei dem Werkzeug auf.
13. Wartung
m ACHTUNG!
Verwenden Sie nur die von uns freigegebenen Er-
satzteile!
m ACHTUNG!
Vor Arbeiten an der Hydraulikanlage Geräte abset-
zen, Anlage drucklos machen!
13.1 Entlüftung der Hydraulikeinheit
Es kann sich durch Verfahren oder Pumpen, Luft im
Hydrauliksystem ansammeln. Dies kann dazu führen,
dass sich die Gabel beim Pumpen nicht hebt. Um die-
ses Problem zu beheben, halten Sie den Bedienhebel
(1) in der „Down"-Position und bewegen Sie die Deich-
sel mehrmals auf und ab.
13.2 Schmieren
Fetten Sie alle Lager und Achsen mit entsprechendem
Schmierstoff.
13.3 Überdruckventil reinigen
Um das Überdruckventil zu reinigen, bewegen Sie die
Deichsel schnell hoch und runter bis Sie die maximale
Höhe erreicht haben. Im nächsten Schritt ziehen Sie
den Bedienhebel (1) nach oben auf die „Down"- Posi-
tion.
13.4 Öl wechseln (Abb. L)
Öffnen Sie dazu zunächst die Öleinfüllschraube (C) und
im Nachhinein die Ölablassschraube (D). Lassen Sie
das Öl vollständig in einen Behälter abfließen. Schrau-
ben Sie die Ölablassschraube (D) wieder hinein und
füllen sie 0,25l Hydrauliköl über die Öleinfüllschraube
(3) ein. Schrauben Sie nun die Öleinfüllschraube (3)
wieder hinein.
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Dichtungen, Rollen, Hydrauliköl
* nicht zwingend im Lieferumfang enthalten!
www.scheppach.com
DE | 11
