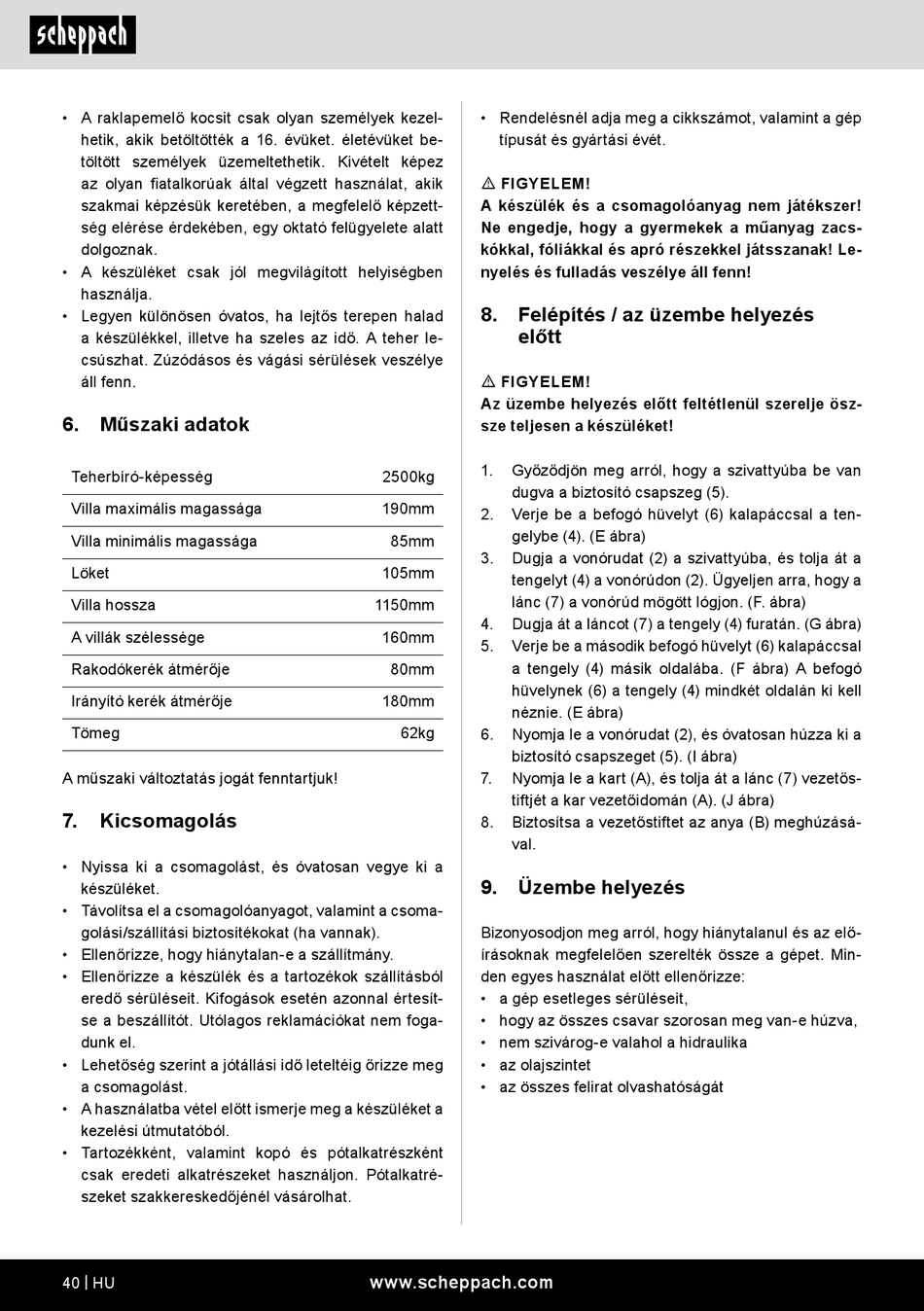

• A raklapemelő kocsit csak olyan személyek kezel-
hetik, akik betöltötték a 16. évüket. életévüket be-
töltött személyek üzemeltethetik. Kivételt képez
az olyan fiatalkorúak által végzett használat, akik
szakmai képzésük keretében, a megfelelő képzett-
ség elérése érdekében, egy oktató felügyelete alatt
dolgoznak.
• A készüléket csak jól megvilágított helyiségben
használja.
• Legyen különösen óvatos, ha lejtős terepen halad
a készülékkel, illetve ha szeles az idő. A teher le-
csúszhat. Zúzódásos és vágási sérülések veszélye
áll fenn.
6. Műszaki adatok
Teherbíró-képesség
Villa maximális magassága
Villa minimális magassága
Löket
Villa hossza
A villák szélessége
Rakodókerék átmérője
Irányító kerék átmérője
Tömeg
A műszaki változtatás jogát fenntartjuk!
7.
Kicsomagolás
• Nyissa ki a csomagolást, és óvatosan vegye ki a
készüléket.
• Távolítsa el a csomagolóanyagot, valamint a csoma-
golási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze, hogy hiánytalan-e a szállítmány.
• Ellenőrizze a készülék és a tartozékok szállításból
eredő sérüléseit. Kifogások esetén azonnal értesít-
se a beszállítót. Utólagos reklamációkat nem foga-
dunk el.
• Lehetőség szerint a jótállási idő leteltéig őrizze meg
a csomagolást.
• A használatba vétel előtt ismerje meg a készüléket a
kezelési útmutatóból.
• Tartozékként, valamint kopó és pótalkatrészként
csak eredeti alkatrészeket használjon. Pótalkatré-
szeket szakkereskedőjénél vásárolhat.
40 | HU
• Rendelésnél adja meg a cikkszámot, valamint a gép
típusát és gyártási évét.
m FIGYELEM!
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacs-
kókkal, fóliákkal és apró részekkel játsszanak! Le-
nyelés és fulladás veszélye áll fenn!
8. Felépítés / az üzembe helyezés
előtt
m FIGYELEM!
Az üzembe helyezés előtt feltétlenül szerelje ösz-
sze teljesen a készüléket!
1.
Győződjön meg arról, hogy a szivattyúba be van
2500kg
dugva a biztosító csapszeg (5).
190mm
2.
Verje be a befogó hüvelyt (6) kalapáccsal a ten-
gelybe (4). (E ábra)
85mm
3.
Dugja a vonórudat (2) a szivattyúba, és tolja át a
105mm
tengelyt (4) a vonórúdon (2). Ügyeljen arra, hogy a
lánc (7) a vonórúd mögött lógjon. (F. ábra)
1150mm
4.
Dugja át a láncot (7) a tengely (4) furatán. (G ábra)
160mm
5.
Verje be a második befogó hüvelyt (6) kalapáccsal
a tengely (4) másik oldalába. (F ábra) A befogó
80mm
hüvelynek (6) a tengely (4) mindkét oldalán ki kell
180mm
néznie. (E ábra)
62kg
6.
Nyomja le a vonórudat (2), és óvatosan húzza ki a
biztosító csapszeget (5). (I ábra)
7.
Nyomja le a kart (A), és tolja át a lánc (7) vezetős-
tiftjét a kar vezetőidomán (A). (J ábra)
8.
Biztosítsa a vezetőstiftet az anya (B) meghúzásá-
val.
9.
Üzembe helyezés
Bizonyosodjon meg arról, hogy hiánytalanul és az elő-
írásoknak megfelelően szerelték össze a gépet. Min-
den egyes használat előtt ellenőrizze:
• a gép esetleges sérüléseit,
• hogy az összes csavar szorosan meg van-e húzva,
• nem szivárog-e valahol a hidraulika
• az olajszintet
• az összes felirat olvashatóságát
www.scheppach.com
