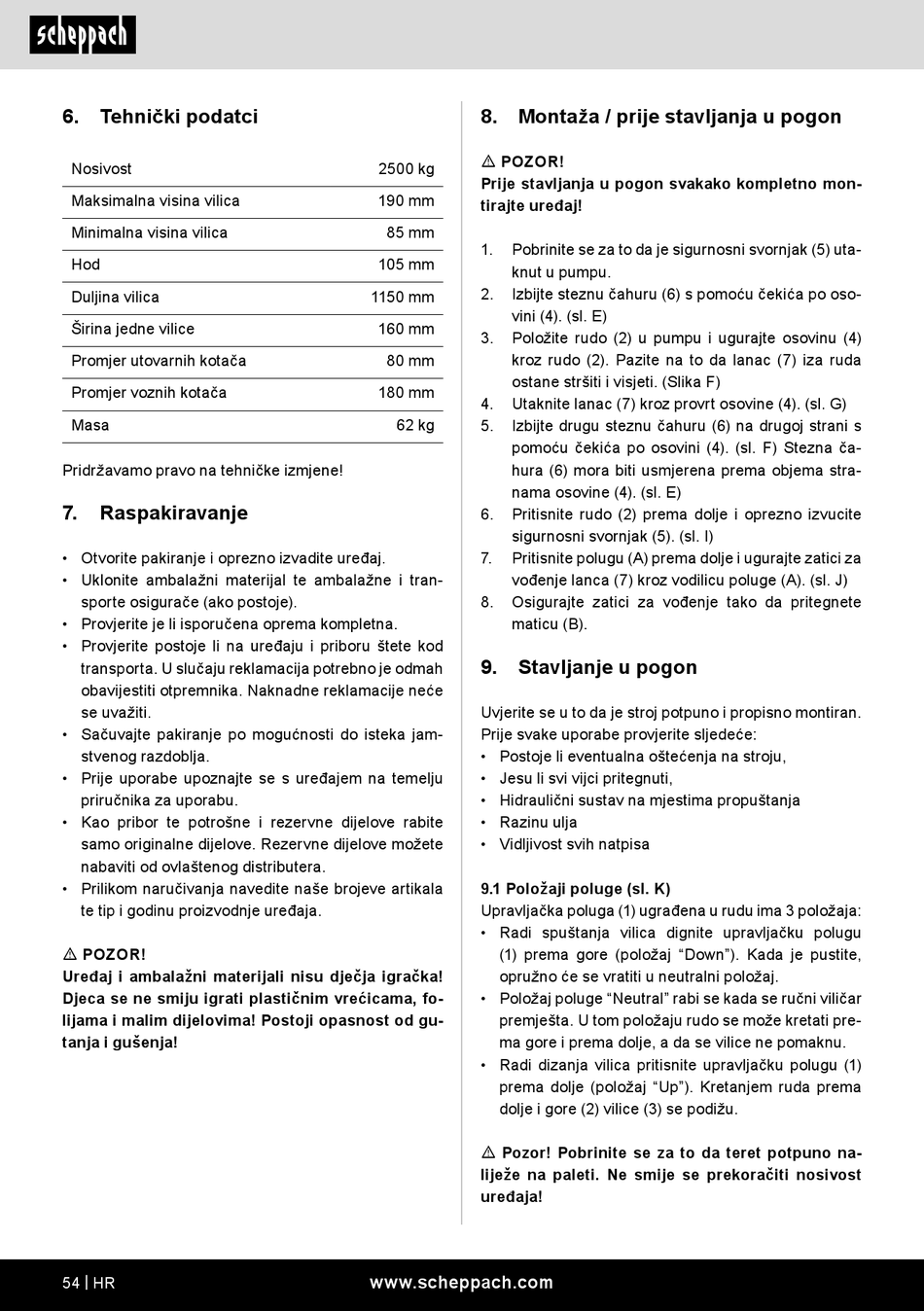

6. Tehnički podatci
Nosivost
Maksimalna visina vilica
Minimalna visina vilica
Hod
Duljina vilica
Širina jedne vilice
Promjer utovarnih kotača
Promjer voznih kotača
Masa
Pridržavamo pravo na tehničke izmjene!
7.
Raspakiravanje
• Otvorite pakiranje i oprezno izvadite uređaj.
• Uklonite ambalažni materijal te ambalažne i tran-
sporte osigurače (ako postoje).
• Provjerite je li isporučena oprema kompletna.
• Provjerite postoje li na uređaju i priboru štete kod
transporta. U slučaju reklamacija potrebno je odmah
obavijestiti otpremnika. Naknadne reklamacije neće
se uvažiti.
• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
• Prije uporabe upoznajte se s uređajem na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje uređaja.
m POZOR!
Uređaj i ambalažni materijali nisu dječja igračka!
Djeca se ne smiju igrati plastičnim vrećicama, fo-
lijama i malim dijelovima! Postoji opasnost od gu-
tanja i gušenja!
54 | HR
8. Montaža / prije stavljanja u pogon
m POZOR!
2500 kg
Prije stavljanja u pogon svakako kompletno mon-
190 mm
tirajte uređaj!
85 mm
1.
Pobrinite se za to da je sigurnosni svornjak (5) uta-
105 mm
knut u pumpu.
2.
Izbijte steznu čahuru (6) s pomoću čekića po oso-
1150 mm
vini (4). (sl. E)
160 mm
3.
Položite rudo (2) u pumpu i ugurajte osovinu (4)
kroz rudo (2). Pazite na to da lanac (7) iza ruda
80 mm
ostane stršiti i visjeti. (Slika F)
180 mm
4.
Utaknite lanac (7) kroz provrt osovine (4). (sl. G)
62 kg
5.
Izbijte drugu steznu čahuru (6) na drugoj strani s
pomoću čekića po osovini (4). (sl. F) Stezna ča-
hura (6) mora biti usmjerena prema objema stra-
nama osovine (4). (sl. E)
6.
Pritisnite rudo (2) prema dolje i oprezno izvucite
sigurnosni svornjak (5). (sl. I)
7.
Pritisnite polugu (A) prema dolje i ugurajte zatici za
vođenje lanca (7) kroz vodilicu poluge (A). (sl. J)
8.
Osigurajte zatici za vođenje tako da pritegnete
maticu (B).
9.
Stavljanje u pogon
Uvjerite se u to da je stroj potpuno i propisno montiran.
Prije svake uporabe provjerite sljedeće:
• Postoje li eventualna oštećenja na stroju,
• Jesu li svi vijci pritegnuti,
• Hidraulični sustav na mjestima propuštanja
• Razinu ulja
• Vidljivost svih natpisa
9.1 Položaji poluge (sl. K)
Upravljačka poluga (1) ugrađena u rudu ima 3 položaja:
• Radi spuštanja vilica dignite upravljačku polugu
(1) prema gore (položaj "Down"). Kada je pustite,
opružno će se vratiti u neutralni položaj.
• Položaj poluge "Neutral" rabi se kada se ručni viličar
premješta. U tom položaju rudo se može kretati pre-
ma gore i prema dolje, a da se vilice ne pomaknu.
• Radi dizanja vilica pritisnite upravljačku polugu (1)
prema dolje (položaj "Up"). Kretanjem ruda prema
dolje i gore (2) vilice (3) se podižu.
m Pozor! Pobrinite se za to da teret potpuno na-
liježe na paleti. Ne smije se prekoračiti nosivost
uređaja!
