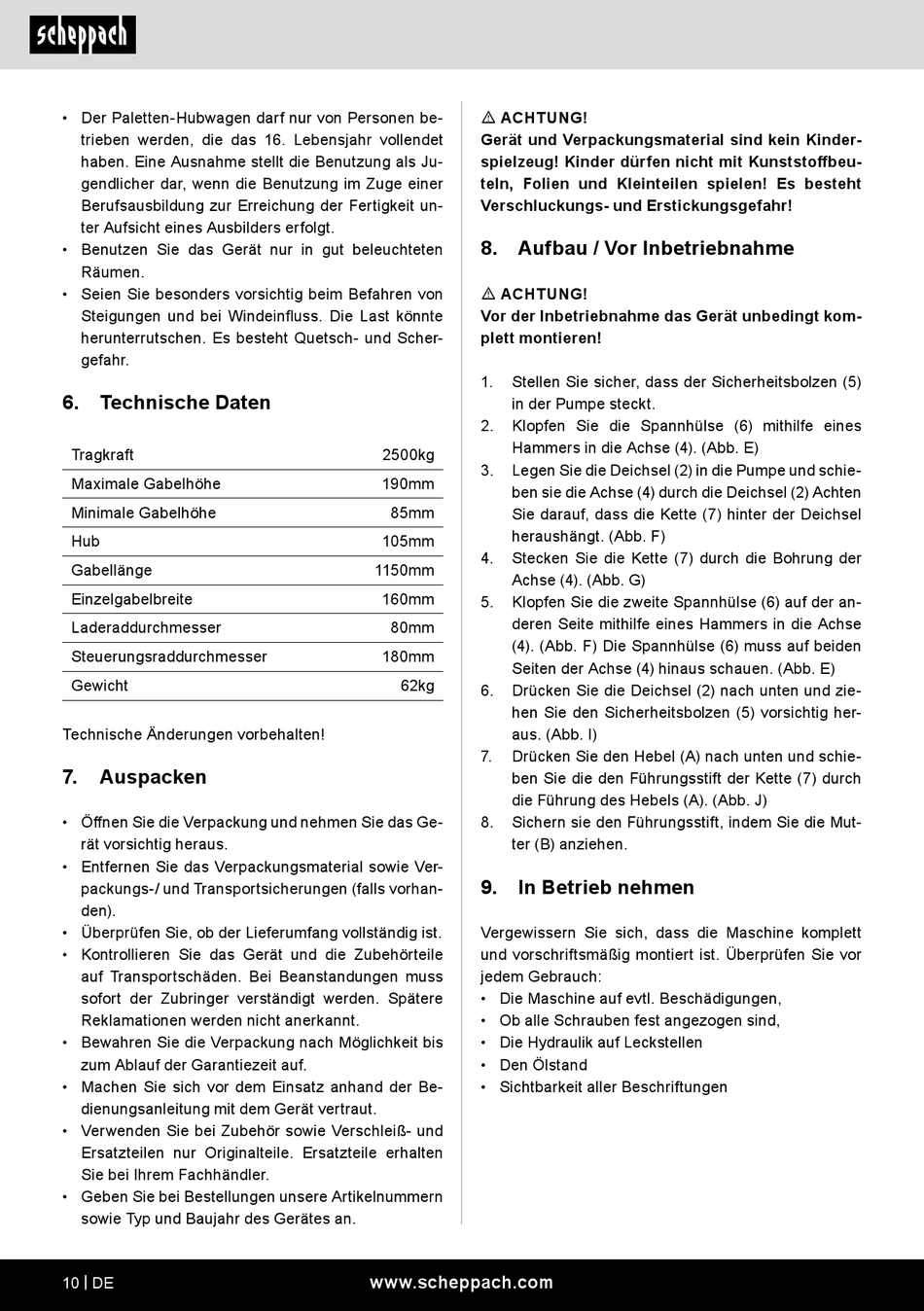

• Der Paletten-Hubwagen darf nur von Personen be-
trieben werden, die das 16. Lebensjahr vollendet
haben. Eine Ausnahme stellt die Benutzung als Ju-
gendlicher dar, wenn die Benutzung im Zuge einer
Berufsausbildung zur Erreichung der Fertigkeit un-
ter Aufsicht eines Ausbilders erfolgt.
• Benutzen Sie das Gerät nur in gut beleuchteten
Räumen.
• Seien Sie besonders vorsichtig beim Befahren von
Steigungen und bei Windeinfluss. Die Last könnte
herunterrutschen. Es besteht Quetsch- und Scher-
gefahr.
6. Technische Daten
Tragkraft
Maximale Gabelhöhe
Minimale Gabelhöhe
Hub
Gabellänge
Einzelgabelbreite
Laderaddurchmesser
Steuerungsraddurchmesser
Gewicht
Technische Änderungen vorbehalten!
7.
Auspacken
• Öffnen Sie die Verpackung und nehmen Sie das Ge-
rät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be-
dienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Gerätes an.
10 | DE
m ACHTUNG!
Gerät und Verpackungsmaterial sind kein Kinder-
spielzeug! Kinder dürfen nicht mit Kunststoffbeu-
teln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
8. Aufbau / Vor Inbetriebnahme
m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
1.
Stellen Sie sicher, dass der Sicherheitsbolzen (5)
in der Pumpe steckt.
2.
Klopfen Sie die Spannhülse (6) mithilfe eines
Hammers in die Achse (4). (Abb. E)
2500kg
3.
Legen Sie die Deichsel (2) in die Pumpe und schie-
190mm
ben sie die Achse (4) durch die Deichsel (2) Achten
85mm
Sie darauf, dass die Kette (7) hinter der Deichsel
heraushängt. (Abb. F)
105mm
4.
Stecken Sie die Kette (7) durch die Bohrung der
1150mm
Achse (4). (Abb. G)
160mm
5.
Klopfen Sie die zweite Spannhülse (6) auf der an-
deren Seite mithilfe eines Hammers in die Achse
80mm
(4). (Abb. F) Die Spannhülse (6) muss auf beiden
180mm
Seiten der Achse (4) hinaus schauen. (Abb. E)
62kg
6.
Drücken Sie die Deichsel (2) nach unten und zie-
hen Sie den Sicherheitsbolzen (5) vorsichtig her-
aus. (Abb. I)
7.
Drücken Sie den Hebel (A) nach unten und schie-
ben Sie die den Führungsstift der Kette (7) durch
die Führung des Hebels (A). (Abb. J)
8.
Sichern sie den Führungsstift, indem Sie die Mut-
ter (B) anziehen.
9.
In Betrieb nehmen
Vergewissern Sie sich, dass die Maschine komplett
und vorschriftsmäßig montiert ist. Überprüfen Sie vor
jedem Gebrauch:
• Die Maschine auf evtl. Beschädigungen,
• Ob alle Schrauben fest angezogen sind,
• Die Hydraulik auf Leckstellen
• Den Ölstand
• Sichtbarkeit aller Beschriftungen
