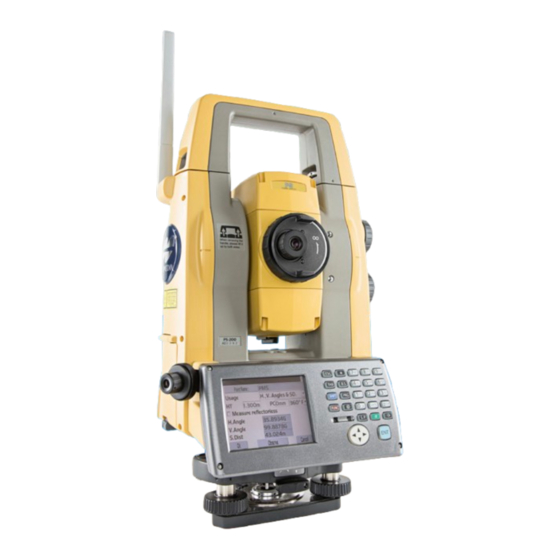

Topcon PS Serie Kurzanleitung

PS_Quick_DE.fm Page 1 Wednesday, September 5, 2012 8:58 AM
Kurzanleitung
PS-Serie
Nomenklatur
1
2
19
18
17
33
3
32
16
4
31
30
5
6
7
8
9
15
10
14
11
13
12
29
1 Drahtlos-Antenne 7 Fadenkreuzabdeckung für
optisches Lot
2 Handgriff
3 Strahldetektor für Fernbedienung 8 Okular für optisches Lot
9 Tastatur
4 Instrument-Höhenmarkierung
5 Externe Schnittstellenklappe 10 Dosenlibelle
6 Fokussierungsring für optisches 11 Einstellschrauben für Dosenlibelle
12 Stecker für Serien-/externe
Lot
Stromquelle
Anzeigefunktionen
Bildschirm für den Beobachtungsmodus
Status bar
Distance
Vertical angle
Horizontal angle
Soft key
Page number
Press and hold the icons [2] to [8],
(Next page exists.)
and the selection screens appear.
[7] Input mode icon
C Inputting letters / figures
[8] Input panel icon
Grundlegende Tastenfunktionen
EIN-Schalten
Betätigen Sie die Einschalttaste an der Seite des Instruments.
AUS-Schalten
Drücken und halten Sie (ca. 1 Sekunde) die Einschalttaste an der Seite
des Instruments.
Beleuchten des Fadenkreuzes/der Tasten und Auswahl
der Helligkeit des Bildschirmhintergrunds
Ein-/Ausschalten der Fadenkreuz- und Tastenbeleuchtung
(Leuchtet die Tastenlampe, ist die Hintergrundbeleuchtung
dunkler)
Wechsel zum Sternchentastenmodus
Wechsel zum Sternchentastenmodus / Basismodus
{ }
Wechsel zum Programmmodus
{PRG} Wechsel zum Programmmodus / Basismodus
Wechsel des Zieltyps
Umschalten zwischen den Zieltypen
Prisma/360°Prisma/Blatt/N-Prisma(reflektorlos)
• Änderungen können auch durch Antippen des Symbols auf der
Statusleiste oder im Sternchentastenmodus vorgenommen werden.
Wechsel der Seite
Umschalten zwischen den einzelnen Seiten des
{FUNC}
Beobachtungsmodusbildschirms
21306 90040
20
13 Sicherungsschraube für
Nivellierfuß
14 Leuchtdichtesensor
15 Anzeigeeinheit
16 Objektivlinse
(mit Laserpointerfunktion)
21
17 Richtstrahl
22
18 Griff-Verriegelungsschraube
23
19 Visierhilfe
24
20 Steckplatz für den
Röhrenkompass
21 Vertikale Suchdrehscheibe
25 22 Einschalttaste
23 Horizontale Suchdrehscheibe
26
24 Auslösetaste
27
25 Batterieabdeckung
26 Taststift
28
27 Schraube für Nivellierfuß
28 Grundplatte
29 Statifklemme
30 Teleskopokular
31 Okularschraube für Teleskop
32 Teleskopknopf
33 Fokussierungsring für
Teleskop
[1] Battery icon [2] Target type icon
: Level 3 Full power
: Level 2 Plenty of power remains.
[1]
[2]
[3]
: Level 1 Half or less power remains.
[4]
: Level 0 Little power remains.
[5]
(Flashes red)
[6]
[7]
[4] Laser-pointer [5] Tilt angle compensation icon
[8]
/guide light icon
[9] PPM setting icon
Disk usage icon
: Less than 20%
[10] Config mode icon
: 20 to 50%
Switch to Config mode
: More than 50%
Ein-/Ausschalten des Laserpointers/Richtstrahls
(Drücken und halten)
• Änderungen können auch durch Antippen des Symbols auf der Statusleiste
oder im Sternchentastenmodus vorgenommen werden.
Eingabe von Buchstaben/Zahlen.
α
{ }
{SHIFT} + {1} bis {9}
{SHIFT}
(Drücken und halten)
α
{SHIFT} + { }
{0} bis {9}
{.}
{±}
{ESC}
{TAB}
Betriebsstruktur
Power key [ON]
Tilt screen
[ESC]
Name des Instruments
Seriennummer
Informationen zur Version
Bedienfeld
{ }
ESC
Display unit
{ }
TAB
{ }
SHIFT
{ }
FUNC Switching the page
Luminance sensor / Microphone
[3] Motor icon
[6] Communication status with
external devices icon
Blue
Green
Touch panel icon
Ein-/Ausschalten des Laserpointers/Richtstrahls:
Halten Sie die Taste gedrückt, bis ein Signalton ertönt.
Wechsel zwischen numerischen und alphabetischen
Zeichen.
Wechsel im Buchstabenmodus zwischen
Kleinbuchstaben und Großbuchstaben
Wechsel im Buchstabenmodus zwischen
Kleinbuchstaben und Großbuchstaben
Es erscheint <Eingabefeld>
Eingabe der Nummer oder des Symbols, die/das oberhalb
der Taste aufgedruckt ist (im numerischen Eingabemodus)
Eingabe des alphabetischen Zeichens in der
Reihenfolge, in der die Zeichen angezeigt werden
(im alphabetischen Eingabemodus)
Eingabe eines Dezimalpunkts (im numerischen
Eingabemodus)
Eingabe eines Plus- oder Minuszeichens
(im numerischen Eingabemodus)
Abbruch der Dateneingabe.
Wechsel zur nächsten Funktion
Observation mode
[OBSERVE]
Menu mode
Top menu
[ESC]
[MENU]
[VERSION]
Config mode
[CONFIG]
Sternchentastenmodus
Drücken Sie auf die Sternchen-Taste
[ ]. Im Sternchentastenmodus besteht
die Möglichkeit, die Einstellfunktion zu
{ }
B.S.
ändern, die während der Messung
{ }Star key mode
häufig verwendet wird.
[5]
{ }Illumination
[1]Symbol Batterie
{ ENT }
[2] Symbol Zieltyp
[3] Symbol Motor
[4] Symbol Laserpointer/Richtstrahl
[5 Symbol
{ } Switching input mode
Neigungswinkelausgleich
{ }
[6] Symbol Kommunikationsstatus
mit externen Geräten
[7] Symbol Eingabemodus
{ } Switching target type
[8] Symbol Eingabefeld
{ }
PRG Program mode
[9] Symbol PPM-Einstellung
[10]Symbol Konfigurationsmodus
Symbol Disk-Gebrauch
Bildschirm für Messungen Eingabebildschirm
Der Laser wird
Schalter <Motorkonfiguration>
Konfigurationsmodus Motorkonfiguration
{B.S.} Löschen eines Zeichens auf der linken Seite.
Eingabe eines Leerzeichens (um 1 erhöhen, wenn Datum
{S.P.}
und Uhrzeit eingestellt werden)
{ }/{ } Rechter und linker Cursor / Wahl einer anderen Option.
{ }/{ } Auf- und Ab-Cursor
{ENT} Auswahl/Annehmen des eingegebenen Wortes/Wertes.
Auswahl von Optionen
Bewegen des Cursors/der Auswahlfunktion
{ }/{ }
aufwärts/abwärts
Bewegen des Cursors/der Auswahlfunktion nach
{ }/{ }
links/rechts oder Auswählen einer anderen Option
{TAB} Wechsel zur nächsten Funktion
{S.P.} Anzeigen anderer Optionen
Auswählen/Annehmen der Option
{ENT}
Auswählen der Tabs
Bewegen des Tabs/Cursors aufwärts/abwärts innerhalb
{ }/{ }
des Tabs
{ }/{ } Anzeigen des nächsten Tabs links/rechts
Sonstiges
{ESC} Zum vorherigen Bildschirm zurückkehren
[1] [2] [3] [4]
[8]
[9] [6] [7] [10]
Symbol Touch Panel
