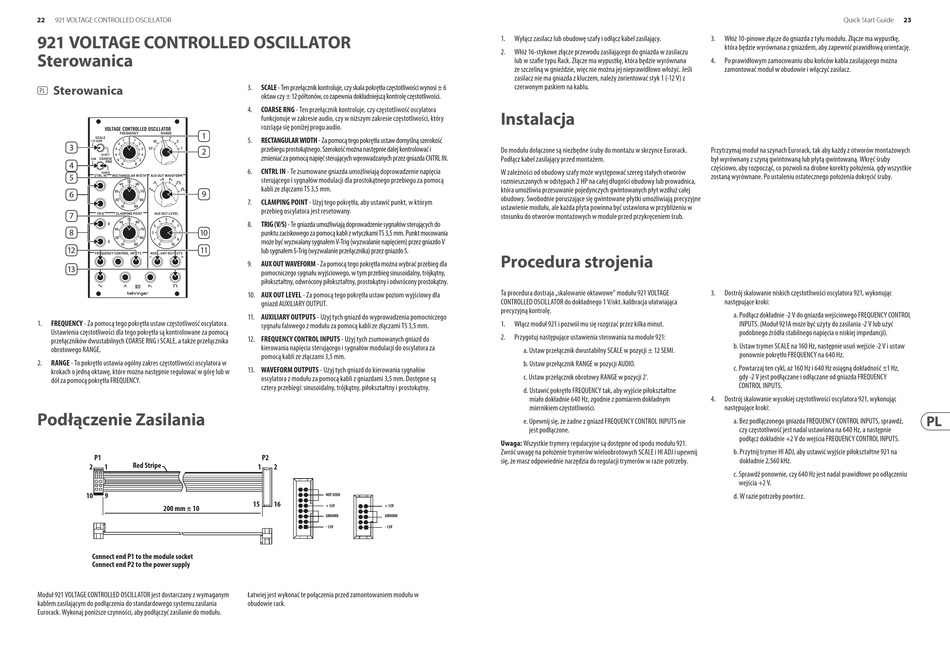

921 VOLTAGE CONTROLLED OSCILLATOR
921 VOLTAGE CONTROLLED OSCILLATOR
Sterowanica
Sterowanica
(PL)
1
3
2
4
5
9
6
7
8
10
12
11
13
1.
FREQUENCY - Za pomocą tego pokrętła ustaw częstotliwość oscylatora.
Ustawienia częstotliwości dla tego pokrętła są kontrolowane za pomocą
przełączników dwustabilnych COARSE RNG i SCALE, a także przełącznika
obrotowego RANGE.
2.
RANGE - To pokrętło ustawia ogólny zakres częstotliwości oscylatora w
krokach o jedną oktawę, które można następnie regulować w górę lub w
dół za pomocą pokrętła FREQUENCY.
Podłączenie Zasilania
P1
Red Stripe
2
1
10
9
200 mm ± 10
Connect end P1 to the module socket
Connect end P2 to the power supply
Moduł 921 VOLTAGE CONTROLLED OSCILLATOR jest dostarczany z wymaganym
kablem zasilającym do podłączenia do standardowego systemu zasilania
Eurorack. Wykonaj poniższe czynności, aby podłączyć zasilanie do modułu.
3.
SCALE - Ten przełącznik kontroluje, czy skala pokrętła częstotliwości wynosi ± 6
oktaw czy ± 12 półtonów, co zapewnia dokładniejszą kontrolę częstotliwości.
4.
COARSE RNG - Ten przełącznik kontroluje, czy częstotliwość oscylatora
funkcjonuje w zakresie audio, czy w niższym zakresie częstotliwości, który
rozciąga się poniżej progu audio.
5.
RECTANGULAR WIDTH - Za pomocą tego pokrętła ustaw domyślną szerokość
przebiegu prostokątnego. Szerokość można następnie dalej kontrolować i
zmieniać za pomocą napięć sterujących wprowadzanych przez gniazda CNTRL IN.
6.
CNTRL IN - Te zsumowane gniazda umożliwiają doprowadzenie napięcia
sterującego i sygnałów modulacji dla prostokątnego przebiegu za pomocą
kabli ze złączami TS 3,5 mm.
7.
CLAMPING POINT - Użyj tego pokrętła, aby ustawić punkt, w którym
przebieg oscylatora jest resetowany.
8.
TRIG (V/S) - Te gniazda umożliwiają doprowadzenie sygnałów sterujących do
punktu zaciskowego za pomocą kabli z wtyczkami TS 3,5 mm. Punkt mocowania
może być wyzwalany sygnałem V-Trig (wyzwalanie napięciem) przez gniazdo V
lub sygnałem S-Trig (wyzwalanie przełącznika) przez gniazdo S.
AUX OUT WAVEFORM - Za pomocą tego pokrętła można wybrać przebieg dla
9.
pomocniczego sygnału wyjściowego, w tym przebieg sinusoidalny, trójkątny,
piłokształtny, odwrócony piłokształtny, prostokątny i odwrócony prostokątny.
10. AUX OUT LEVEL - Za pomocą tego pokrętła ustaw poziom wyjściowy dla
gniazd AUXILIARY OUTPUT.
11. AUXILIARY OUTPUTS - Użyj tych gniazd do wyprowadzenia pomocniczego
sygnału falowego z modułu za pomocą kabli ze złączami TS 3,5 mm.
12. FREQUENCY CONTROL INPUTS - Użyj tych zsumowanych gniazd do
kierowania napięcia sterującego i sygnałów modulacji do oscylatora za
pomocą kabli ze złączami 3,5 mm.
13. WAVEFORM OUTPUTS - Użyj tych gniazd do kierowania sygnałów
oscylatora z modułu za pomocą kabli z gniazdami 3,5 mm. Dostępne są
cztery przebiegi: sinusoidalny, trójkątny, piłokształtny i prostokątny.
P2
1
2
HOT USED
15
16
+ 12V
+ 12V
GROUND
GROUND
- 12V
- 12V
Łatwiej jest wykonać te połączenia przed zamontowaniem modułu w
obudowie rack.
1.
Wyłącz zasilacz lub obudowę szafy i odłącz kabel zasilający.
2.
Włóż 16-stykowe złącze przewodu zasilającego do gniazda w zasilaczu
lub w szafie typu Rack. Złącze ma wypustkę, która będzie wyrównana
ze szczeliną w gnieździe, więc nie można jej nieprawidłowo włożyć. Jeśli
zasilacz nie ma gniazda z kluczem, należy zorientować styk 1 (-12 V) z
czerwonym paskiem na kablu.
Instalacja
Do modułu dołączone są niezbędne śruby do montażu w skrzynce Eurorack.
Podłącz kabel zasilający przed montażem.
W zależności od obudowy szafy może występować szereg stałych otworów
rozmieszczonych w odstępach 2 HP na całej długości obudowy lub prowadnica,
która umożliwia przesuwanie pojedynczych gwintowanych płyt wzdłuż całej
obudowy. Swobodnie poruszające się gwintowane płytki umożliwiają precyzyjne
ustawienie modułu, ale każda płyta powinna być ustawiona w przybliżeniu w
stosunku do otworów montażowych w module przed przykręceniem śrub.
Procedura strojenia
Ta procedura dostraja „skalowanie oktawowe" modułu 921 VOLTAGE
CONTROLLED OSCILLATOR do dokładnego 1 V/okt. kalibracja ułatwiająca
precyzyjną kontrolę.
1.
Włącz moduł 921 i pozwól mu się rozgrzać przez kilka minut.
2.
Przygotuj następujące ustawienia sterowania na module 921:
a. Ustaw przełącznik dwustabilny SCALE w pozycji ± 12 SEMI.
b. Ustaw przełącznik RANGE w pozycji AUDIO.
c. Ustaw przełącznik obrotowy RANGE w pozycji 2'.
d. Ustawić pokrętło FREQUENCY tak, aby wyjście piłokształtne
miało dokładnie 640 Hz, zgodnie z pomiarem dokładnym
miernikiem częstotliwości.
e. Upewnij się, że żadne z gniazd FREQUENCY CONTROL INPUTS nie
jest podłączone.
Uwaga: Wszystkie trymery regulacyjne są dostępne od spodu modułu 921.
Zwróć uwagę na położenie trymerów wieloobrotowych SCALE i HI ADJ i upewnij
się, że masz odpowiednie narzędzia do regulacji trymerów w razie potrzeby.
Quick Start Guide
3.
Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze ma wypustkę,
która będzie wyrównana z gniazdem, aby zapewnić prawidłową orientację.
4.
Po prawidłowym zamocowaniu obu końców kabla zasilającego można
zamontować moduł w obudowie i włączyć zasilacz.
Przytrzymaj moduł na szynach Eurorack, tak aby każdy z otworów montażowych
był wyrównany z szyną gwintowaną lub płytą gwintowaną. Wkręć śruby
częściowo, aby rozpocząć, co pozwoli na drobne korekty położenia, gdy wszystkie
zostaną wyrównane. Po ustaleniu ostatecznego położenia dokręcić śruby.
3.
Dostrój skalowanie niskich częstotliwości oscylatora 921, wykonując
następujące kroki:
a. Podłącz dokładnie -2 V do gniazda wejściowego FREQUENCY CONTROL
INPUTS. (Moduł 921A może być użyty do zasilania -2 V lub użyć
podobnego źródła stabilnego napięcia o niskiej impedancji).
b. Ustaw trymer SCALE na 160 Hz, następnie usuń wejście -2 V i ustaw
ponownie pokrętło FREQUENCY na 640 Hz.
c. Powtarzaj ten cykl, aż 160 Hz i 640 Hz osiągną dokładność ±1 Hz,
gdy -2 V jest podłączane i odłączane od gniazda FREQUENCY
CONTROL INPUTS.
4.
Dostrój skalowanie wysokiej częstotliwości oscylatora 921, wykonując
następujące kroki:
a. Bez podłączonego gniazda FREQUENCY CONTROL INPUTS, sprawdź,
czy częstotliwość jest nadal ustawiona na 640 Hz, a następnie
podłącz dokładnie +2 V do wejścia FREQUENCY CONTROL INPUTS.
b. Przytnij trymer HI ADJ, aby ustawić wyjście piłokształtne 921 na
dokładnie 2,560 kHz.
c. Sprawdź ponownie, czy 640 Hz jest nadal prawidłowe po odłączeniu
wejścia +2 V.
d. W razie potrzeby powtórz.
23
