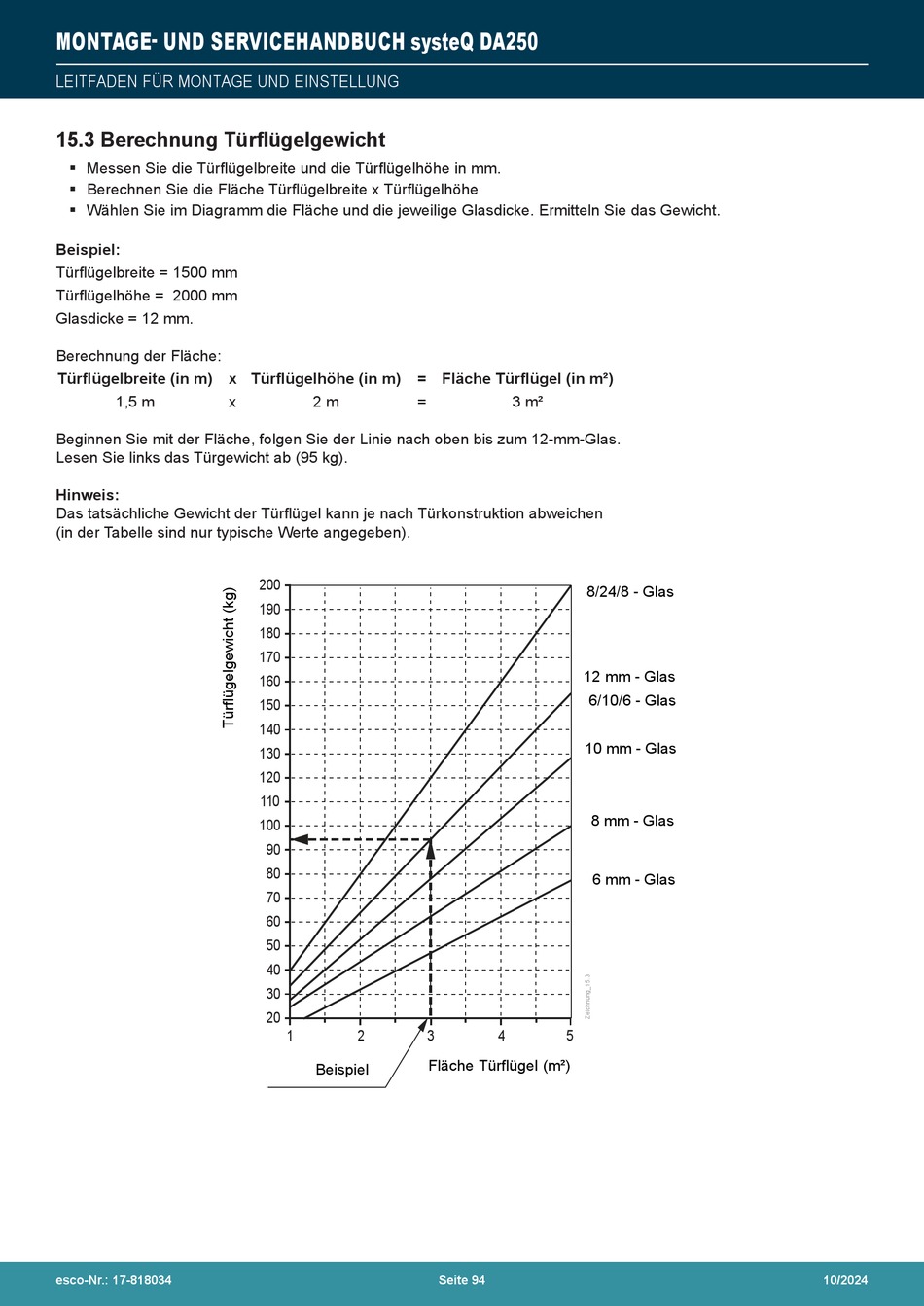

15.3 Berechnung Türflügelgewicht
 Messen Sie die Türflügelbreite und die Türflügelhöhe in mm.
 Berechnen Sie die Fläche Türflügelbreite x Türflügelhöhe
 Wählen Sie im Diagramm die Fläche und die jeweilige Glasdicke. Ermitteln Sie das Gewicht.
Beispiel:
Türflügelbreite = 1500 mm
Türflügelhöhe = 2000 mm
Glasdicke = 12 mm.
Berechnung der Fläche:
T ürflügelbreite (in m) x Türflügelhöhe (in m) = Fläche Türflügel (in m²)
1,5 m x
Beginnen Sie mit der Fläche, folgen Sie der Linie nach oben bis zum 12-mm-Glas.
Lesen Sie links das Türgewicht ab (95 kg).
Hinweis:
Das tatsächliche Gewicht der Türflügel kann je nach Türkonstruktion abweichen
(in der Tabelle sind nur typische Werte angegeben).
esco-Nr.: 17-818034
2 m =
200
190
180
170
160
150
140
130
120
110
100
90
80
70
60
50
40
30
20
1 2 3
Fläche Türflügel (m²)
Beispiel
3 m²
8/24/8 - Glas
12 mm - Glas
6/10/6 - Glas
10 mm - Glas
8 mm - Glas
6 mm - Glas
4 5
