Esco systeQ DA250 Montage- Und Servicehandbuch Seite 81

ⓓ

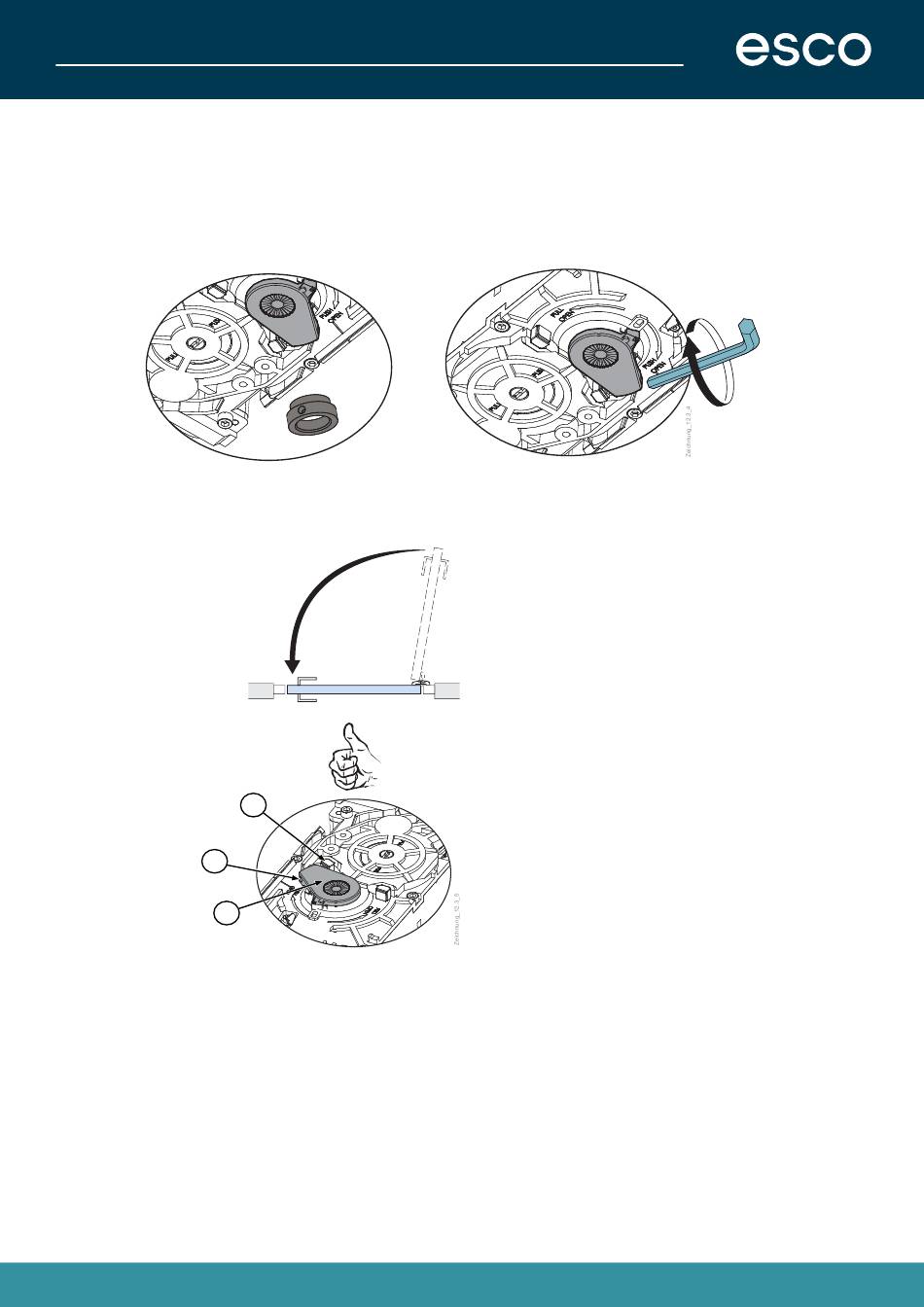

Wenn der Endanschlag auf der Unterseite des Antriebes ist, lösen Sie die Fixierung des Anschlags und den
Anschlag selbst.
Montieren Sie den Endanschlag auf der Verzahnung so nahe wie möglich am Anschlagklotz (3).
Montieren Sie die Fixierung für den Endanschlag.
Nehmen Sie mit der Schraube am Endanschlag die nötige Feineinstellung vor (4).
3)
ⓔ
Schließen Sie die Tür.
SPTE
SPTE
0°
0°
0°
esco-Nr.: 17-818034
MONTAGE - UND SERVICEHANDBUCH systeQ DA250
2
3
1
INBETRIEBNAHME
4)
1 Endanschlag
2 Anschlagklotz
3 Schraube für Feineinstellung
Seite 81 10/2024
