MONTAGE - UND SERVICEHANDBUCH systeQ DA250
MONTAGEVORBEREITUNG

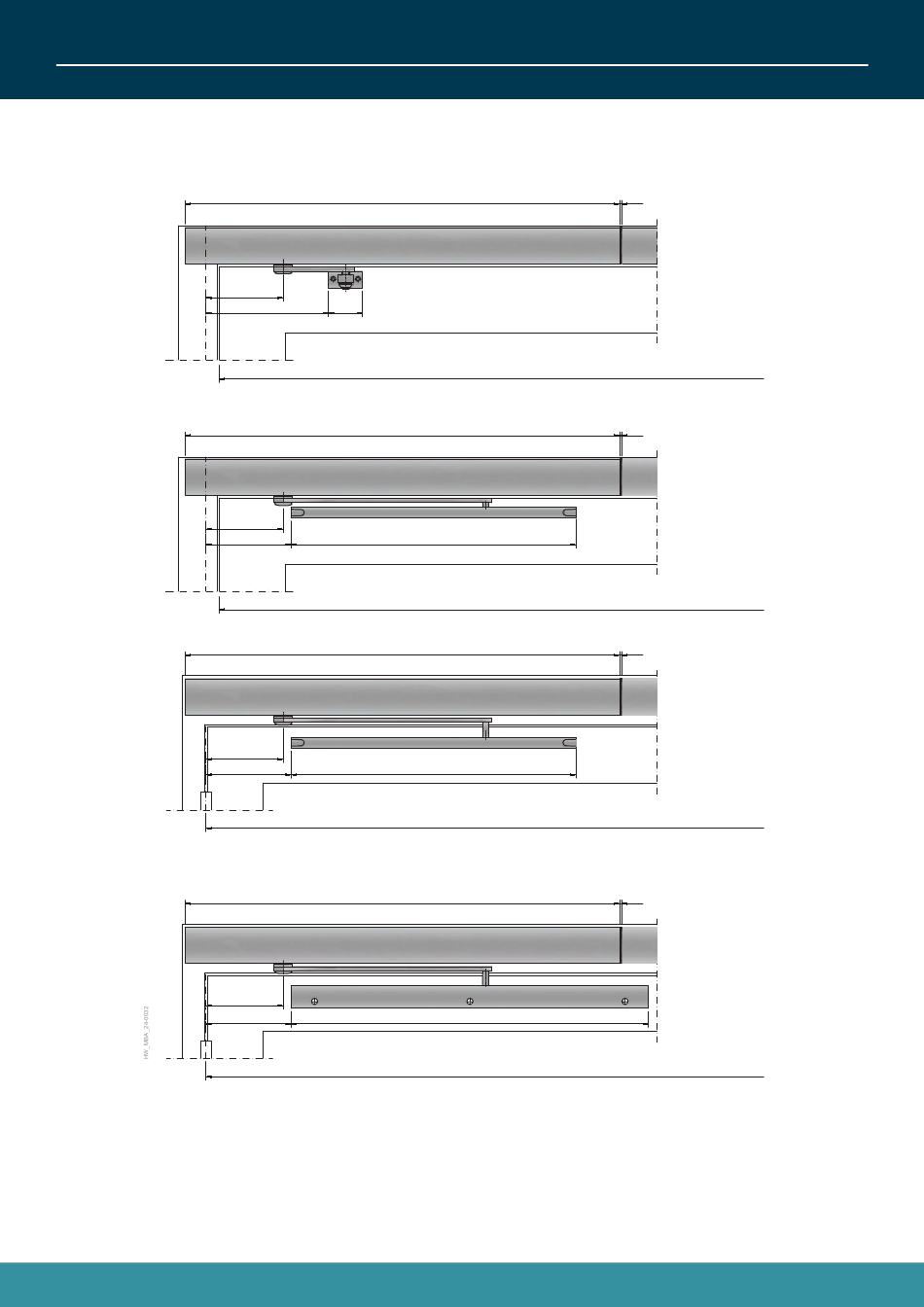

9.3.2 zweiflügelige Türen
Kopfmontage Bandgegenseite Gestänge drückend 2 flg.
Kopfmontage Bandgegenseite Gleitschiene (20mm) drückend 2 flg.
Kopfmontage Bandseite Gleitschiene (20mm) ziehend 2 flg.
Kopfmontage Bandseite Gleitschiene (43mm) ziehend 2 flg.
esco-Nr.: 17-818034
838,5
150
237
66
Darstellung Gangflügel DIN rechts (DIN links spiegelbildlich)
838,5
150
165
Darstellung Gangflügel DIN rechts (DIN links spiegelbildlich)
838,5
150
165
Darstellung Gangflügel DIN links (DIN rechts spiegelbildlich)
838,5
150
165
Darstellung Gangflügel DIN links (DIN rechts spiegelbildlich)
BA 1600-3200 (2800*)
540
BA 1600-3200 (2800*)
540
BA 1600-3200 (2800*)
690
BA 1600-3200 (2800*)
Seite 32
3
3
3
3
10/2024
