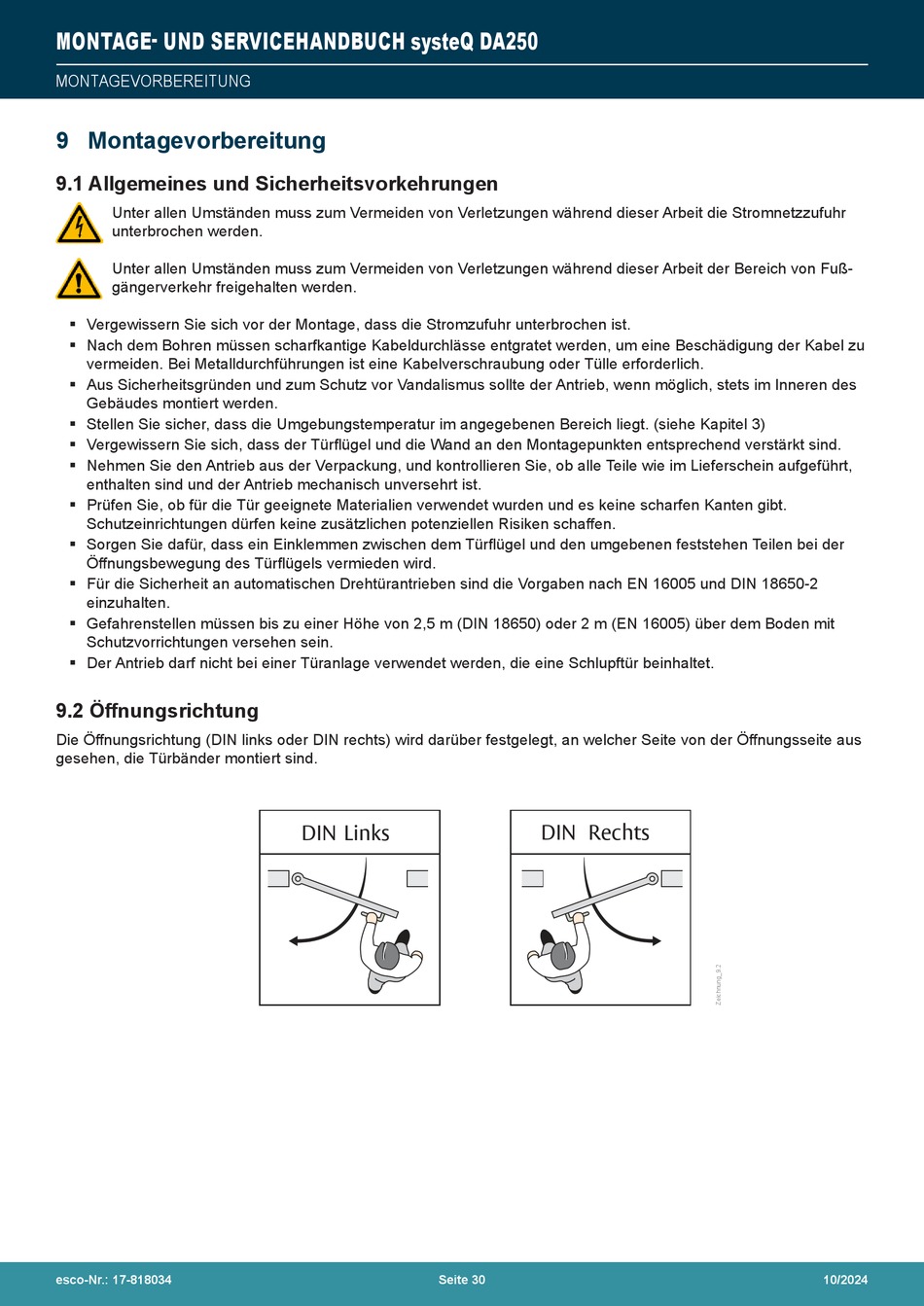

Esco systeQ DA250 Montage- Und Servicehandbuch Seite 30

MONTAGE - UND SERVICEHANDBUCH systeQ DA250
MONTAGEVORBEREITUNG
9 Montagevorbereitung
9.1 Allgemeines und Sicherheitsvorkehrungen
Unter allen Umständen muss zum Vermeiden von Verletzungen während dieser Arbeit die Stromnetzzufuhr
unterbrochen werden.
Unter allen Umständen muss zum Vermeiden von Verletzungen während dieser Arbeit der Bereich von Fuß-
gängerverkehr freigehalten werden.
 Vergewissern Sie sich vor der Montage, dass die Stromzufuhr unterbrochen ist.
 Nach dem Bohren müssen scharfkantige Kabeldurchlässe entgratet werden, um eine Beschädigung der Kabel zu
vermeiden. Bei Metalldurchführungen ist eine Kabelverschraubung oder Tülle erforderlich.
 Aus Sicherheitsgründen und zum Schutz vor Vandalismus sollte der Antrieb, wenn möglich, stets im Inneren des
Gebäudes montiert werden.
 Stellen Sie sicher, dass die Umgebungstemperatur im angegebenen Bereich liegt. (siehe Kapitel 3)
 Vergewissern Sie sich, dass der Türflügel und die Wand an den Montagepunkten entsprechend verstärkt sind.
 Nehmen Sie den Antrieb aus der Verpackung, und kontrollieren Sie, ob alle Teile wie im Lieferschein aufgeführt,
enthalten sind und der Antrieb mechanisch unversehrt ist.
 Prüfen Sie, ob für die Tür geeignete Materialien verwendet wurden und es keine scharfen Kanten gibt.
Schutzeinrichtungen dürfen keine zusätzlichen potenziellen Risiken schaffen.
 Sorgen Sie dafür, dass ein Einklemmen zwischen dem Türflügel und den umgebenen feststehen Teilen bei der
Öffnungsbewegung des Türflügels vermieden wird.
 Für die Sicherheit an automatischen Drehtürantrieben sind die Vorgaben nach EN 16005 und DIN 18650-2
einzuhalten.
 Gefahrenstellen müssen bis zu einer Höhe von 2,5 m (DIN 18650) oder 2 m (EN 16005) über dem Boden mit
Schutzvorrichtungen versehen sein.
 Der Antrieb darf nicht bei einer Türanlage verwendet werden, die eine Schlupftür beinhaltet.
9.2 Öffnungsrichtung
Die Öffnungsrichtung (DIN links oder DIN rechts) wird darüber festgelegt, an welcher Seite von der Öffnungsseite aus
gesehen, die Türbänder montiert sind.
esco-Nr.: 17-818034
DIN Left
DIN Links
Seite 30
DIN Right
DIN Rechts
ILL-01625
10/2024
