Montage- und Betriebsanleitung

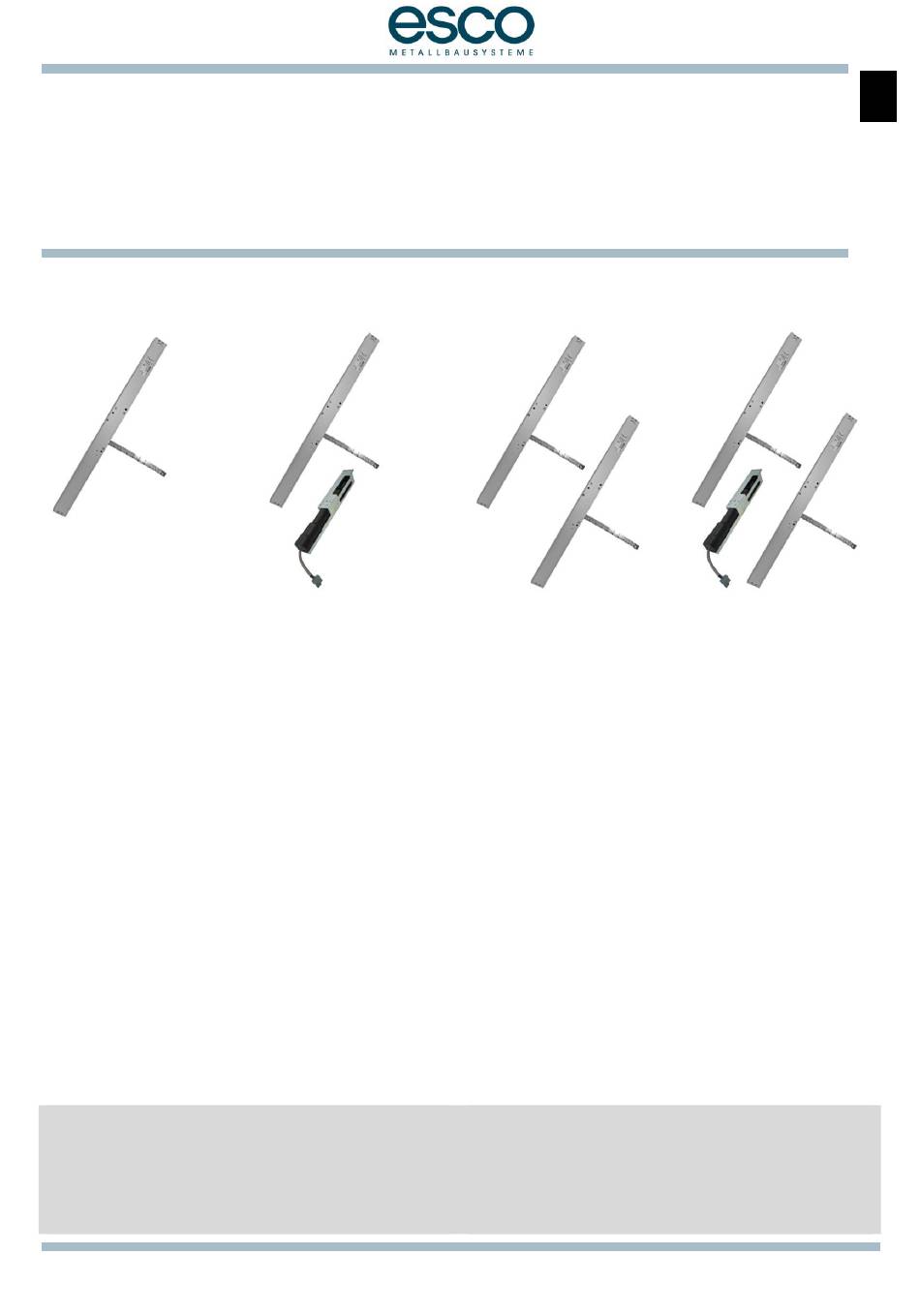

Kettenantriebe KM25i / KM25iD
24 V DC
Mounting and operating instruction
chain motors KM25i / KM25iD
24 V DC
KM25i
KM25iD
KM25iD-S

Inhaltsverzeichnis

1
Allgemeine Angaben ........................................ 2
Verwendete Symbole .................................................... 2
Grundlegende Hinweise ................................................ 2
Allgemeine Sicherheitshinweise ................................... 2
Bestimmungsgemäße Verwendung ............................ 3
Achtung bei Austausch ................................................. 3
Beschreibung des Antriebs ............................................ 3
2
Technische Daten für 1 Antrieb ........................ 4
3
Typenschild KM25 Antrieb ................................. 5
4
Abschaltströme VH-Antrieb .............................. 5
5
Montage mechanisch ....................................... 6
6
Installation (elektrisch) ...................................... 7
7
Anschlusskabel Zugentlastung ......................... 8
8
Betrieb/Bedienung ............................................. 9
9
Wartung und Pflege ........................................... 9
10 Hilfe bei Störungen ............................................. 9
11 Demontage und Entsorgung ........................... 10
13 Anschlussplan .................................................. 12
14 Maßblatt ............................................................ 15
Wichtiger Hinweis:
Trotz größtmöglicher Sorgfalt kann für den Inhalt dieser
Druckschrift keine Garantie für Fehlerfreiheit
übernommen werden.
Alle angegebenen Informationen sind keine zugesicherten
Eigenschaften im Sinne des § 434 BGB.
MBA: KM25i / KM25iD / 24V
014-000300D
KM25i VH
KM25iD VH
KM25iD-S VH
KM25iD TD
KM25iD-S TD
Contents
1
General information ........................................... 2
Symbols used ................................................................... 2
Basic instructions.............................................................. 2
General safety instructions ............................................ 2
Use for the Intended Purpose........................................ 3
Please note in case of replacement ........................... 3
Description of the motor ................................................ 3
2
Technical data for 1 motor ................................ 4
3
KM25 chain drive type plate ............................. 5
4
Breaking current VH-device ............................. 5
5
Assembly (mechanical) .................................... 6
6
Installation (electric) .......................................... 7
7
Connecting cable strain relief .......................... 8
8
Operation/Control ............................................. 9
9
Maintenance and care ..................................... 9
10 Troubleshooting .................................................. 9
11 Disassembly and disposal ............................... 10
12 Warranty and customer service ..................... 10
13 Connection Diagram ....................................... 12
14 Dimension sheet ............................................... 15
Important note:
Despite the greatest possible care, no guarantee can be
given for the accuracy of the contents of this publication.
All information provided is not warranted characteristics
within the meaning of § 434 BGB (German Civil Code).
KM25iD TD VH
KM25iD-S TD VH
Seite 1 von 16
