MONTAGE - UND SERVICEHANDBUCH systeQ DA250
4.2 Öffnen
Bei Empfang eines Öffnungssignals durch die Steuereinheit wird die Tür mit der eingestellten Öffnungsgeschwindig-
keit geöffnet. Bevor die vollständig geöffnete Position der Lernfahrt Öffnen erreicht ist, wird die Geschwindigkeit auto-
matisch verringert. Wird der gewählte Türöffnungswinkel erreicht, stoppt der Motor. Die geöffnete Position wird durch
Motorkraft beibehalten. Bei Blockierung während des Öffnungsvorgangs kann über den DIP-Schalter (SOS) eingestellt
werden, ob die Bewegung der Tür gestoppt oder gedrosselt werden soll. In der Programmschalterposition „AUS" ist
immer die Funktion „Stopp bei Blockierung" aktiv.
 Weiter bei Blockierung: Von der Tür werden für die Dauer der Offenhaltezeit weitere Öffnungsversuche
unternommen.
 Stopp bei Blockierung: Die Tür schließt sich, auch wenn die Offenhaltezeit noch nicht abgelaufen ist,
nach 2 Sekunden.
4.3 Schließen
Nach Ablauf der Offenhaltezeit schließt der Antrieb die Tür mittels Federkraft und Motor automatisch. Kurz bevor die
vollständig geschlossene Position erreicht wird, wird die Geschwindigkeit verringert (Langsam-Laufphase Schließen).
Die Tür wird durch Federkraft oder in Kombination mit einem erweitertem Schließdrehmoment durch den Motor
geschlossen gehalten.
4.4 Programmschalter

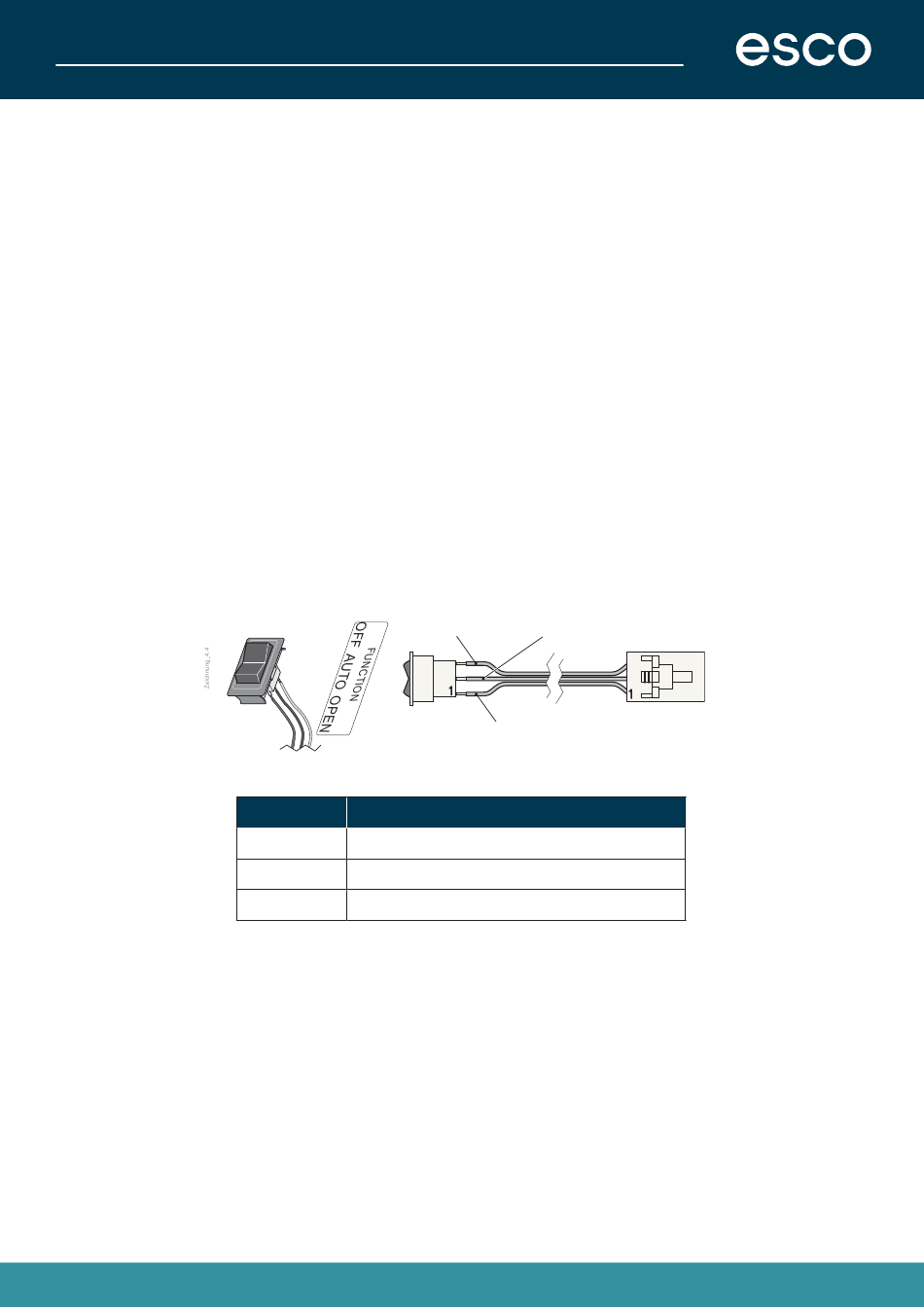

4.4.1 interner Programmschalter
Bei dauerhafter Brücke auf Ladenschluss (EXIT) Kapitel 11.2.4 beachten.
Es muss der grüne Draht des Programmschalters auf Klemme 6 der EXU-SI Platine umgeklemmt werden.
esco-Nr.: 17-818034
Weiß (Nacht)
Funktion Programm
AUS Der Schlüssel ist der einzige Impulsgeber.
AUTO Alle Impulse sind gültig.
OFFEN Die Tür wird permanent offen gehalten.
FUNKTIONEN
Braun (Masse)
Braun
Weiß
Grün (Dauerauf)
Grün
