MONTAGE - UND SERVICEHANDBUCH systeQ DA250
MONTAGE DES DREHTÜRANTRIEBS (MECHANISCH)

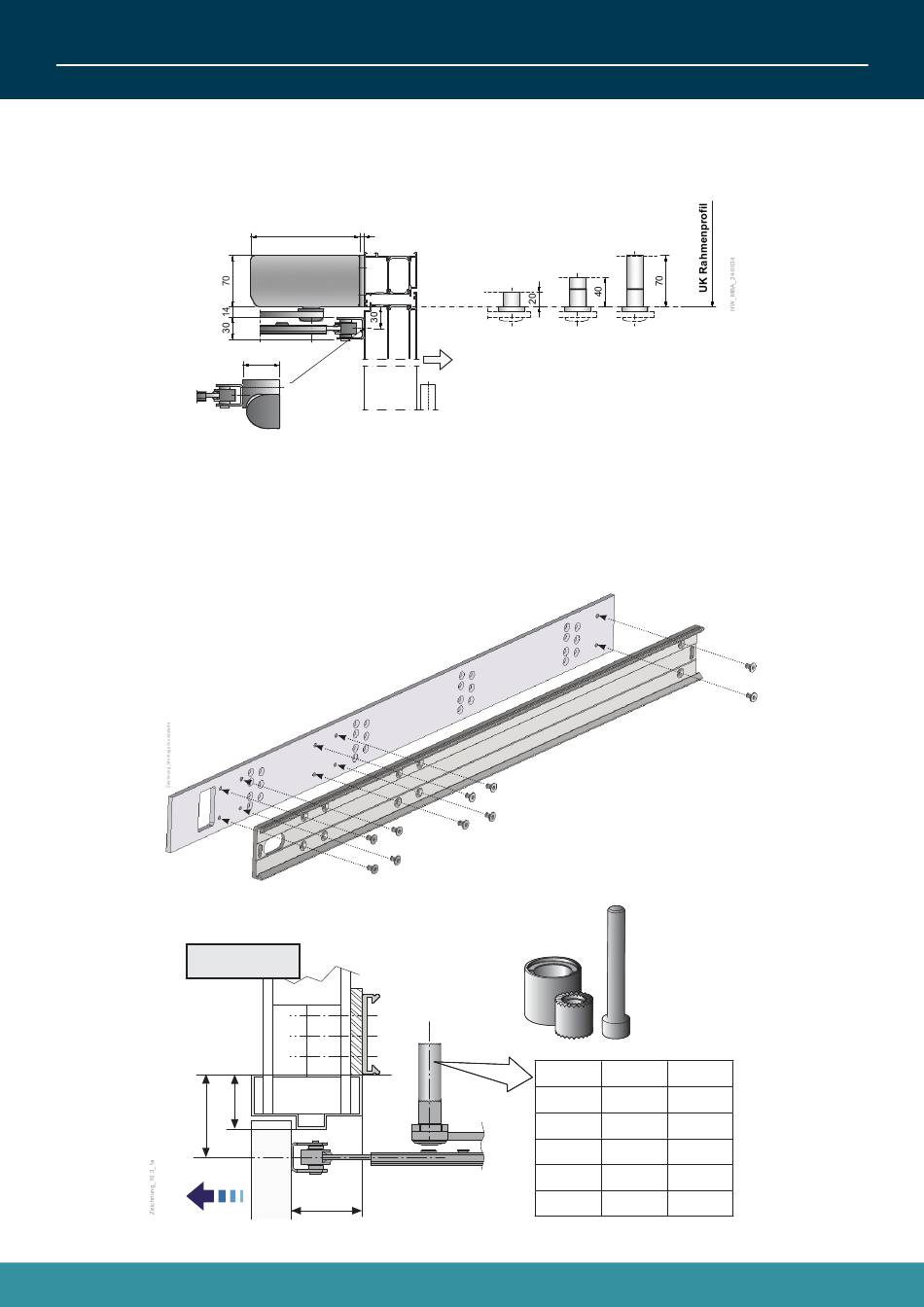

10.3 Gestänge drückend (Kopfmontage Bandgegenseite) „PUSH"
Montage Grundprofil auf systeQ Montageplatte
Die systeQ Montageplatte kann für die optimale Befestigung des Antriebs systeQ DA250 auf allen gängigen
Profilsystemen verwendet werden. Durch die Verwendung wird eine fachgerechte Befestigung in der Profilkammer
gewährleistet. In vielen Fällen kann auf eine Achsverlängerung verzichtet werden. Dadurch wird der Platzbedarf für
den Antrieb minimiert.
PUSH
X
Y
esco-Nr.: 17-818034
systeQ DA250 Antrieb
mit Standardachse (low Adapter)
& Gestänge
148 6
50
wahlweise
Adapterprofil
bei Verwendung
Sensorleiste
Sturz
Achse Antrieb Achse Antrieb
20mm
20mm
+Verlängerung
20mm
C L
2
esco low
Normal
20 mm
50 mm
70 mm
Seite 38
Achse Antrieb
20mm
+Verlängerung
50mm
X Z
2-5 mm 31 mm
2-25 mm 51 mm
25-45 mm 71 mm
45-75 mm 101 mm
75-95 mm 121 mm
