Anschlusspläne
8
zum Download zur Verfügung steht. Nähere Informationen hierzu finden Sie in der Technischen
Information.
HART programmierbare Kopftransmitter
Der Transmitter ist ein 2-Leiter-Gerät mit einem oder zwei Messeingängen und einem Analogaus-
gang. Das Gerät überträgt sowohl gewandelte Signale von Widerstandsthermometern und Thermo-
elementen als auch Widerstands- und Spannungssignale über die HART-Kommunikation. Es kann
als eigensicheres Betriebsmittel in der Zone 1 explosionsgefährdeter Bereiche installiert werden und
dient zur Instrumentierung im Anschlusskopf Form B nach DIN EN 50446. Schnelle und einfache
Bedienung, Visualisierung und Instandhaltung unter Verwendung universaler Konfigurationssoft-
ware wie FieldCare, DeviceCare oder FieldCommunicator 375/475. Nähere Informationen hierzu
siehe Technische Information.
PROFIBUS PA Kopftransmitter
Universell programmierbarer Kopftransmitter mit PROFIBUS PA-Kommunikation. Umformung von
verschiedenen Eingangssignalen in digitale Ausgangssignale. Hohe Messgenauigkeit über den
gesamten Umgebungstemperaturbereich. Die Konfiguration der PROFIBUS PA Funktionen und gerä-
tespezifischer Parameter wird über die Feldbus-Kommunikation ausgeführt. Nähere Informationen
hierzu siehe Technische Information.
FOUNDATION Fieldbus Kopftransmitter
Universell programmierbarer Kopftransmitter mit FOUNDATION Fieldbus-Kommunikation. Umfor-
mung von verschiedenen Eingangssignalen in digitale Ausgangssignale. Hohe Messgenauigkeit über
den gesamten Umgebungstemperaturbereich. Alle Transmitter sind für die Verwendung in allen
wichtigen Prozessleitsystemen freigegeben. Die Integrationstest werden in der ' S ystem World' von
Endress+Hauser durchgeführt. Nähere Informationen hierzu siehe Technische Information.
Vorteile der iTEMP-Transmitter:
• Dualer oder einfacher Sensoreingang (optional für bestimmte Transmitter)
• Höchste Zuverlässigkeit, Genauigkeit und Langzeitstabilität bei kritischen Prozessen
• Mathematische Funktionen
• Überwachung der Thermometerdrift, Backup-Funktionalität des Sensors, Diagnosefunktionen des
Sensors
• Sensor-Transmitter-Matching für 2-Kanal Transmitter, basierend auf den Callendar/Van Dusen-
Koeffizienten
Energieversorgung
• Die elektrischen Anschlusskabel müssen glatt, korrosionsbeständig, einfach zu reinigen und
zu überprüfen, robust gegenüber mechanischen Beanspruchungen und nicht feuchtigkeitsan-
fällig sein.
• Erdungs- oder Schirmanschlüsse sind über die Erdungsklemmen auf der Anschlussbox mög-
lich.
Typ des Sensoranschlusses RTD
1
RD
R1
R3
R1
RD
R3
W5
W5 WH
4

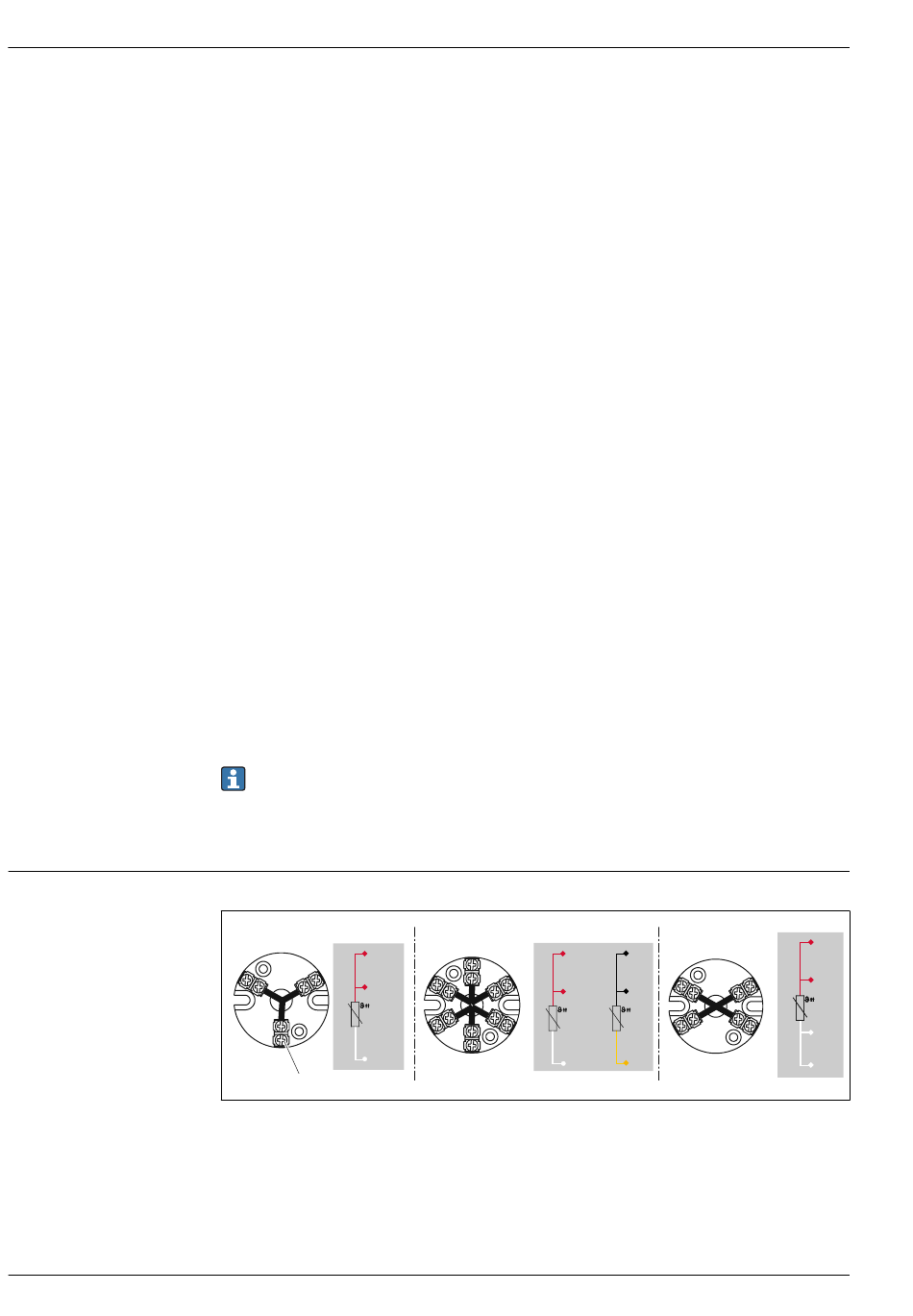

 2 Montierter Anschlussklemmenblock
1 3-Leiter einfach
2 2 x 3-Leiter einfach
3 4-Leiter einfach
4 Außenschraube
2
R2 RD
R1
R1
W3
RD
R2
G4
B6
B5
WH
W3
iTHERM TMS12 MultiSens Linear
3
BK
B5
R1
R3
BK
B6
W6
W4
YE
G4
Endress+Hauser
RD
R3
RD
R1
WH
W4
WH
W6
A0045453
