Modulares lineares tc- und rtd multipoint-thermometer mit primärem schutzrohr

Vorschau ausblenden Andere Handbücher für iTHERM TMS12 MultiSens Linear:

Gerätearchitektur

 1

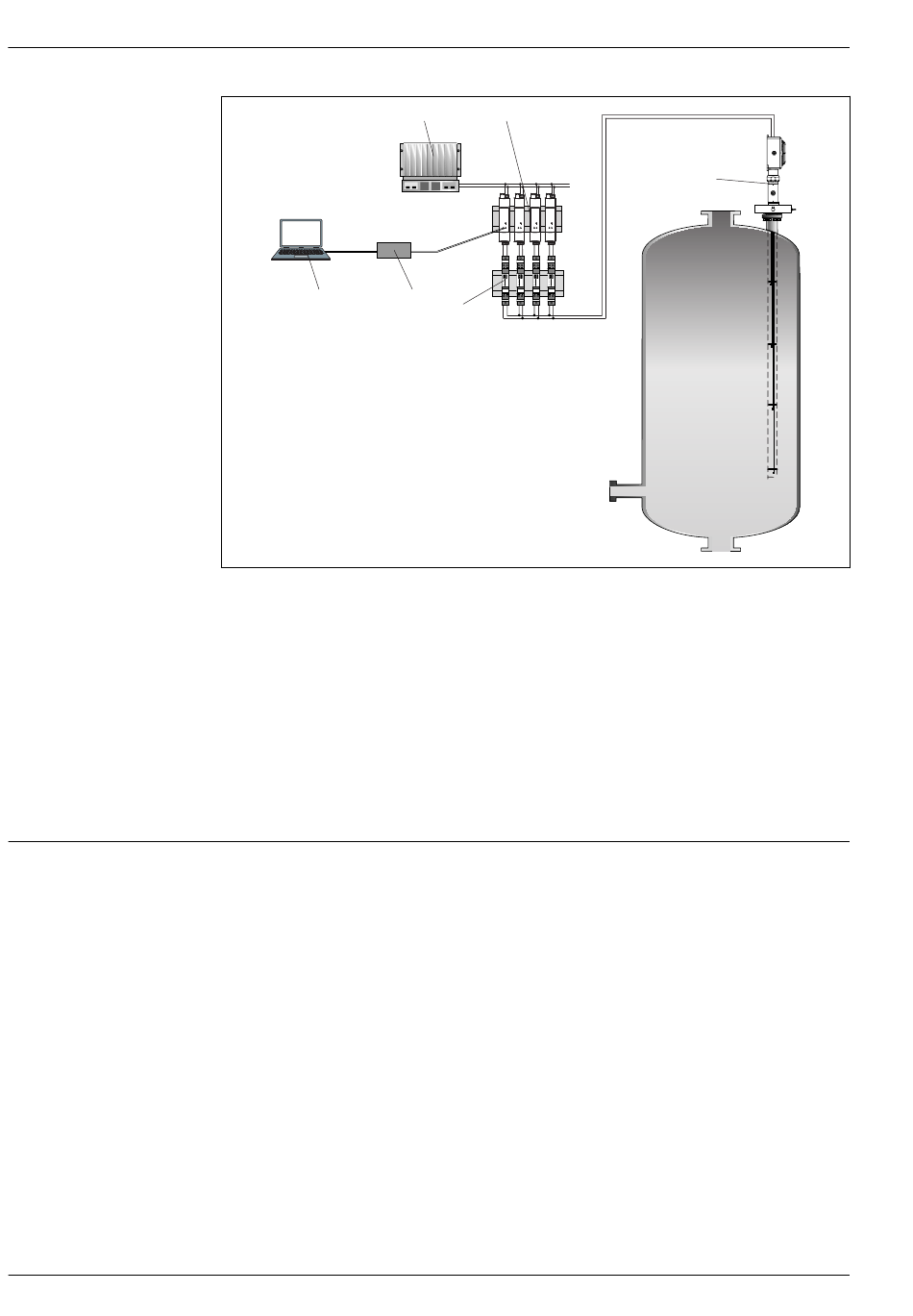

Anwendungsbeispiel in einem Reaktor.

Gerätekonfiguration mit Anwendungssoftware FieldCare

Commubox

SPS

Speisetrenner der RN Series (24 V

von schleifenstromgespeisten Transmittern. Das Universalnetzteil arbeitet mit einer Eingangsversorgungs-

spannung von 20 bis 250 V DC/AC; 50/60 Hz; das bedeutet, dass es in allen internationalen Stromnetzen

eingesetzt werden kann.

Überspannungsschutzgeräte der HAW Produktfamilie zum Schutz der Signalleitungen und Komponenten in

explosionsgefährdeten Bereichen, z. B. 4 ... 20 mA- , PROFIBUS® PA-, FOUNDATION Fieldbus™-Signalleitun-

gen. Nähere Informationen hierzu finden Sie in der zugehörigen Technischen Information.

Montiertes Multipoint-Thermometer mit eigenem primärem Schutzrohr; optional mit in die Anschlussbox

integrierten Transmittern für 4 ... 20 mA-, HART-, PROFIBUS® PA-, FOUNDATION Fieldbus™-Kommunika-

tion oder mit Anschlussklemmen für eine externe Verdrahtung.

Das Multipoint-Thermometer gehört zu einer Serie von modularen Produkten zur Mehrfach-Tempe-

raturmessung. Die Bauform ermöglicht den individuellen Austausch von Unterbaugruppen und Kom-

ponenten, sodass sich Instandhaltung und Ersatzteilmanagement einfach gestalten.

Es besteht im Wesentlichen aus folgenden Unterbaugruppen:

• Messeinsatz: Besteht aus Messelementen (Thermoelementen oder RTD-Widerstandssensoren),

die jeweils individuell mit Metall ummantelt sind und durch das primäre Schutzrohr, das mit dem

Prozessanschluss verschweißt ist, geschützt werden. Zudem erlauben individuelle Führungsrohre

oder Schutzrohre den Austausch der Messeinsätze unter Betriebsbedingungen. In diesem Fall kön-

nen die Messeinsätze als individuelle Ersatzteile behandelt und über Standard-Bestellstrukturen

(z. B. TSC310, TST310) oder als Sonder-Messeinsätze bestellt werden. Für die genaue Bestell-

struktur wenden Sie sich bitte an Ihren Endress+Hauser Experten.

• Prozessanschluss: Dargestellt als ASME- oder EN-Flansch. Er ist mit einem Druckanschluss aus-

gestattet und kann mit Ringschrauben zum Anheben des Gerätes geliefert werden.

• Kopf: Umfasst eine Anschlussbox mit den entsprechenden Komponenten wie Kabelverschraubun-

gen, Ablassventilen, Erdungsschrauben, Anschlüssen, Kopftransmittern etc.

• Tragsystem: Dient zum Stützen der Anschlussbox mithilfe eines schwenkbaren Gelenks.
