Bedienung
11.3 BioWIN 2 Touch Premium / Exklusiv
Ausführung wie BioWIN 2 Touch Klassik / Exklusiv-S, zusätzlich mit vollautomatischer
Pelletszuführung
Die Pelletszuführung befüllt vollautomatisch mittels wartungsfreier Saugturbine den BioWIN Vorratsbehälter mit Pellets
aus einem Pellets-Lagerraum bzw. Lagerbehälter. Die Pelletszuführung wird durch den unteren Füllstandsschalter
(Näherungsschalter) im Vorratsbehälter oder am Ende der Freigabezeit bzw. am Beginn der Startzeit eingeschaltet und
läuft solange bis der Vorratsbehälter voll ist. Die Befüllung wird nicht gestartet, wenn sich der Kessel im Heizbetrieb
befindet oder die Zuführung über die Steuerung gesperrt ist (außerhalb der Freigabezeit z.B. Nachts). Sollte bei einer
notwendigen Befüllung der Kessel in Betrieb sein, geht dieser in den Ausbrand.
Bei mehreren Ansaugsonden erfolgt die Umschaltung auf die Ansaugsonden vollautomatisch. Nach einer bestimmten
Anzahl von Befüllungen des Vorratsbehälters wird auf die nächste Ansaugsonde geschaltet. Somit wird eine weitgehend
gleichmäßige Entleerung des Lagerraums erreicht.
4
4
3
3
2
2
1
1
9
10
11
12
13

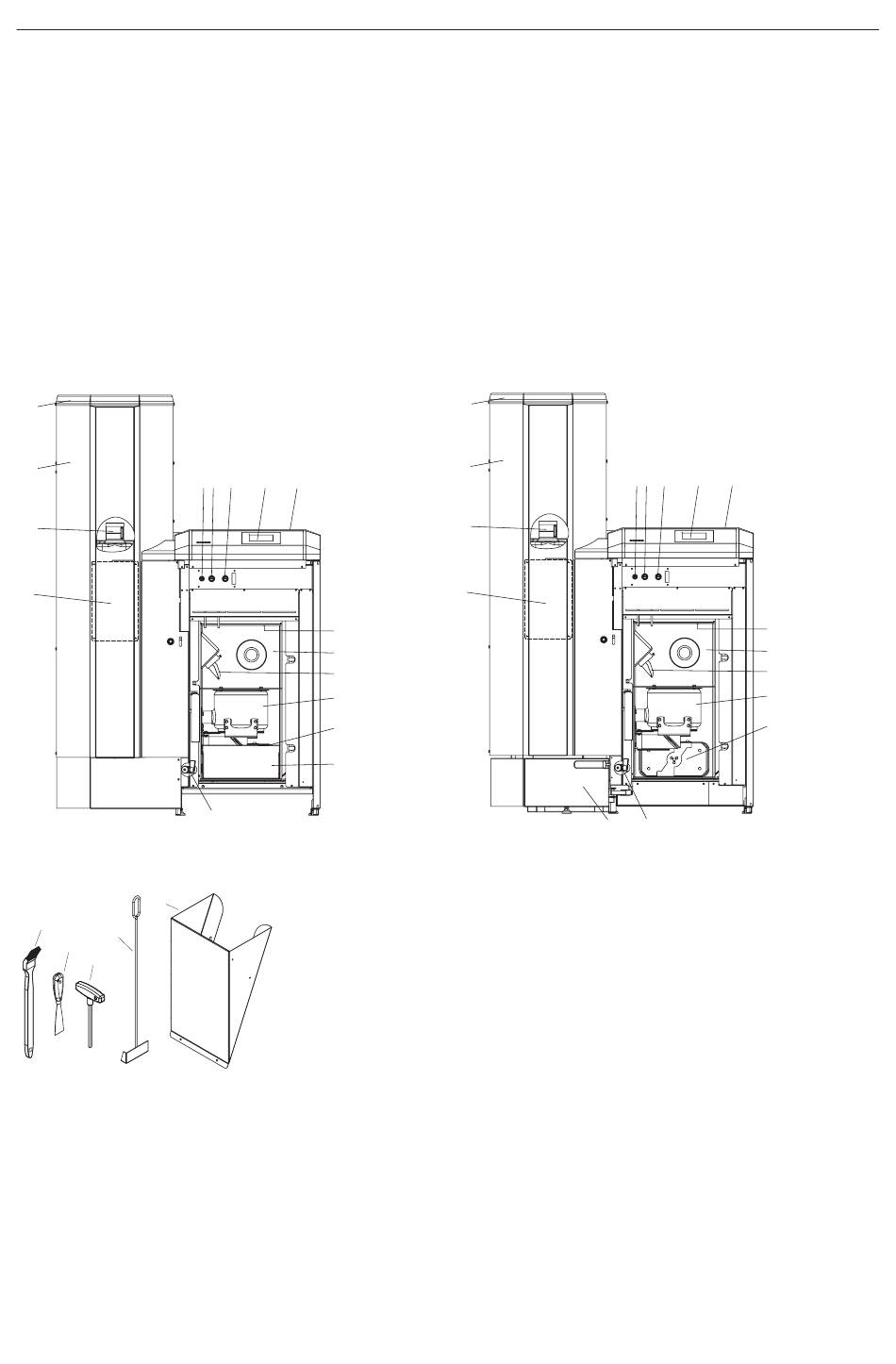

Fig. 14
BioWIN 2 Touch Premium
ohne Verkleidungstür und ohne Brennraumtür
21
21
17
17
20
20
18
18
19
4 5 6
7
19
8
4 5 6
7
Fig. 16
Reinigungs- und Bediengeräte
1 ........... Revisionsdeckel Vorratsbehälter unter Blende
2 ........... Wasserbehälter (hinter dem Vorratsbehälter)
3 ........... Pellets-Vorratsbehälter
4 .......... Vollautomatische Pelletszuführung
5 ........... Geräte-Sicherung T 6,3 A
6 .......... Sicherheitsthermostat-Schneckenrohr
7 ........... Sicherheitsthermostat-Kesseltemperatur
8 .......... InfoWIN Touch – Anzeige und Bedieneinheit
9 .......... Reinigungsdeckel (mit elektrostatischem Staubabscheider)
unter Abdeckung für Nachheizflächen und Gebläserad
10 ........ Thermocontrolfühler
11 ......... Brennraum
15
14
15
14
1
Pelletsschütte zur Überbrückung bzw. zur händischen Befüllung des Vorratsbehälters, wenn Zuführung noch nicht fertig ist.
5 6 7
8
9
5 6 7
8
9
10
11
12
13
14
15
16
16
8
9
9
10
10
11
11
12
12
13
13
4
4
3
3
2
2
1
1
10
11
12
13
14
15
Fig. 15
BioWIN 2 Touch Exklusiv
ohne Verkleidungstür und ohne Brennraumtür
12 ......... Fallrinne
11 ......... Brennertopf
13 ......... Deckel für den Ascheraum zu Nachheizfläche
14 ......... Aschelade
15 ......... Füll- und Entleerhahn
16 ......... Aschebox
17 ......... Reinigungspinsel
18 ......... Spachtel
19 ......... Innensechskantschlüssel
20 ........ Kratze (nur bei BioWIN 2 Touch Premium)
21 ......... Pelletsschütte1 (Zubehör)
16
5 6 7
8
9
5 6 7
8
9
10
11
12
14
16
15
16
15
10
11
12
13
13
14
