3 Opis produktu

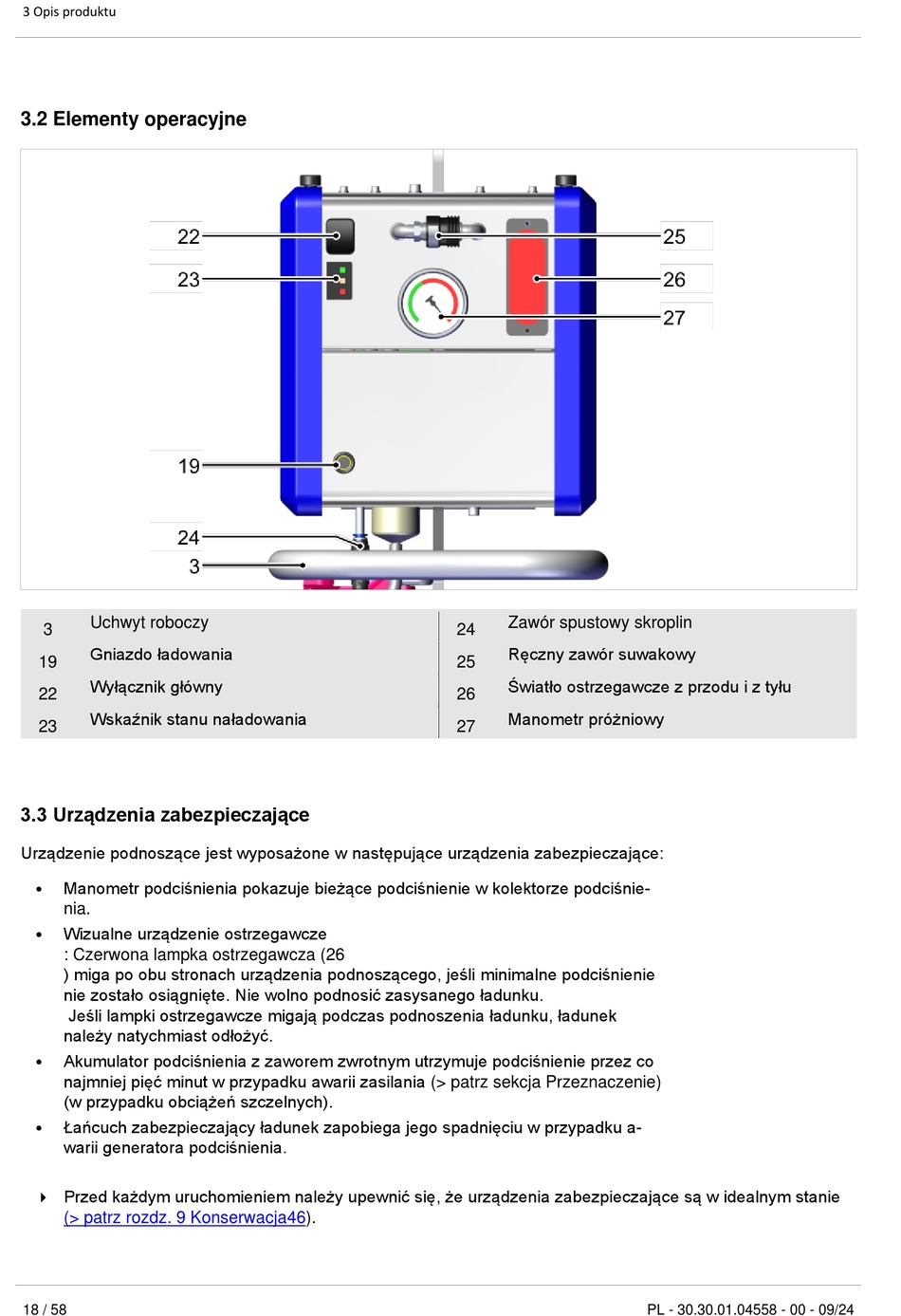

3.2 Elementy operacyjne
Uchwyt roboczy
3
Gniazdo ładowania
19
Wyłącznik główny
22
Wskaźnik stanu naładowania
23
3.3 Urządzenia zabezpieczające
Urządzenie podnoszące jest wyposażone w następujące urządzenia zabezpieczające:
Manometr podciśnienia pokazuje bieżące podciśnienie w kolektorze podciśnie-
•
nia.
Wizualne urządzenie ostrzegawcze
•
: Czerwona lampka ostrzegawcza (26
) miga po obu stronach urządzenia podnoszącego, jeśli minimalne podciśnienie
nie zostało osiągnięte. Nie wolno podnosić zasysanego ładunku.
Jeśli lampki ostrzegawcze migają podczas podnoszenia ładunku, ładunek
należy natychmiast odłożyć.
Akumulator podciśnienia z zaworem zwrotnym utrzymuje podciśnienie przez co
•
najmniej pięć minut w przypadku awarii zasilania (> patrz sekcja Przeznaczenie)
(w przypadku obciążeń szczelnych).
Łańcuch zabezpieczający ładunek zapobiega jego spadnięciu w przypadku a-
•
warii generatora podciśnienia.
Przed każdym uruchomieniem należy upewnić się, że urządzenia zabezpieczające są w idealnym stanie

(> patrz rozdz. 9 Konserwacja46).
18 / 58
Zawór spustowy skroplin
24
Ręczny zawór suwakowy
25
Światło ostrzegawcze z przodu i z tyłu
26
Manometr próżniowy
27
PL - 30.30.01.04558 - 00 - 09/24
