4.3 An die Zentrale VERSA angeschlossenes Modul
Stellen Sie im Modul die Adresse 4 ein. An die Zentrale darf kein Bedienteil mit der Adresse
4 angeschlossen werden.
5 Installation
Alle Installationsarbeiten
auszuführen.
Das Modul ist ausschließlich für die lokalen Netze (LAN) bestimmt. Es kann
nicht direkt an die nicht-lokalen Rechnernetze (WAN, MAN) angeschlossen
werden. Die Verbindung mit einem nicht-lokalen Netz kann über einen Router
oder das Modem xDSL erfolgen.
Das Modul eignet sich für die Montage in Innenräumen mit normaler Luftfeuchtigkeit.
1. Montieren Sie die Elektronikplatine des Moduls im Gehäuse. Das Modul soll in demselben
Gehäuse montiert werden, wie die Alarmzentrale. Dies erleichtert die Verbindung von
RS-232-Schnittstellen der Zentrale und des Moduls, falls dies erforderlich ist.
2. Stellen Sie die Adresse des Moduls ein (siehe „Adresseinstellung").
3. Verbinden Sie die Klemmen +12V, COM, DTM und CKM des Moduls mit den Klemmen
der Alarmzentrale (Abb. 2). Es wird empfohlen, ein gerades Kabel ohne Abschirmung zu
verwenden. Bei der Verwendung eines verdrillten Kabels beachten Sie, dass mit einem
verdrillten Adernpaar nicht die Signale CKM (Uhr) und DTM (Daten) gesendet werden
dürfen. Die Leitungen müssen in einem Kabel geführt werden.
4. Soll das Modul den Sabotagekontakt des Gehäuses kontrollieren, dann schließen Sie die
Leitungen des Sabotagekontaktes an die Klemmen TMP und COM an. Wenn das Modul
den Sabotagekontakt des Gehäuses nicht kontrollieren soll, verbinden Sie die Klemme
TMP mit der Klemme COM des Moduls.
5. Schließen Sie das Modul ans Ethernet an. Verwenden Sie ein dem Standard 100Base-TX
entsprechendes Kabel (identisch wie beim Anschluss an das Computernetzwerk).
6. Schalten Sie die Stromversorgung des Alarmsystems ein.

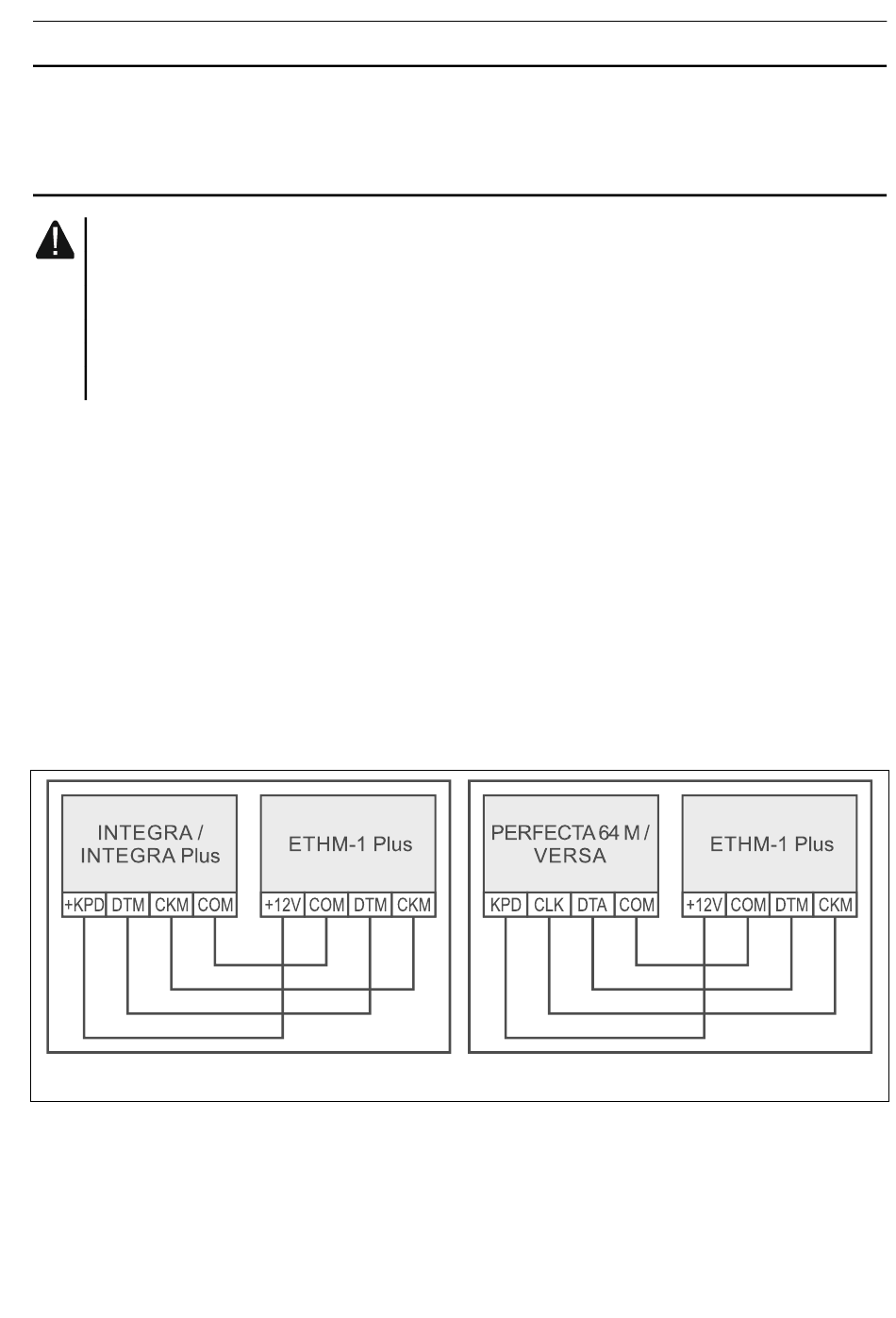

Abb. 2. Anschluss des Moduls an die Alarmzentrale.
ETHM-1 Plus
sind bei abgeschalteter
5
Stromversorgung
