Smart Home
Menu de configuration des paramètres d'interface vers les dispositifs évolués qui peuvent être intégrés dans le système.
• Configuration de l'adresse du superviseur domotique Domina PRO : adresse du serveur web de supervision domotique. En appuyant sur le bouton « A dresse par défaut » , l'adresse est affichée dans les paramètres
par défaut 192.168.1.10. Après chaque modification, il est nécessaire d'appuyer sur le bouton « Enregistrer » pour confirmer la modification.
• Configuration de l'adresse du nœud racine Domina SMART : adresse du dispositif configuré avec la fonction racine du nœud dans le système DOMINA SMART. En appuyant sur le bouton « A dresse par défaut »
l'adresse est reportée aux paramètres par défaut 192.168.1.12. L'adresse du nœud racine peut être trouvée via l'APPLICATION AVE Cloud en vérifiant les adresses des dispositifs sur le terrain.
• Configuration de l'adresse centrale antivol : adresse de la centrale anti-intrusion (gamme AF927) présente sur le système. En appuyant sur le bouton « Adresse par défaut », l'adresse est affichée
aux paramètres par défaut 192.168.1.11. Après chaque modification, il est nécessaire d'appuyer sur le bouton « Enregistrer » pour confirmer la modification.
• Configuration de l'adresse KNX PRO : adresse du serveur Web KNX auquel vous souhaitez accéder pour afficher les pages Web qu'il génère. L'adresse affichée est purement indicative :
l'identification de l'adresse attribuée au serveur web KNX est étrangère aux produits AVE. En appuyant sur le bouton « Adresse par défaut », l'adresse est reportée aux paramètres par défaut
192.168.1.13.
ATTENTION : L'écran tactile AVE VI2F-PIT7WF est un afficheur d'une page Web générée par un serveur Web KNX. AVE décline toute responsabilité concernant les produits KNX, pas de sa propre
production, installés sur l'installation.
Informations : page d'affichage des informations du dispositif (Ver. système d'exploitation, informations réseau, etc.).
8) INTERFACE AVEC SYSTÈME DOMOTIQUE AVEBUS ET ANTI-INTRUSION
Les écrans tactiles peuvent être interfacés avec les systèmes domotiques AVEBUS et les centrales anti-intrusion de la gamme AF927 via un réseau de données et une connexion Wi-Fi.
Les paramètres par défaut des écrans tactiles sont déjà configurés pour pouvoir dialoguer (s'ils sont activés) avec le système domotique et le système anti-intrusion.
Les paramètres par défaut des deux systèmes sont :
a. SYSTÈME DOMOTIQUE (HOME AUTOMATION) : http://192.168.1.10
b. SYSTÈME ANTI-INTRUSION : http://192.168.1.11
Depuis la page de configuration des interfaces, il est toujours possible de restaurer les paramètres par défaut du système.
L'interface permet de :
SYSTÈME DOMOTIQUE (HOME AUTOMATION) (
• gérer toutes les fonctionnalités du système domotique (lumières, gradateur d'éclairage, volets, thermorégulation, etc.).
• recevoir des alarmes provenant du système domotique, les mettre en sourdine, les éliminer.
SYSTÈME ANTI-INTRUSION ( ) :
1
• gérer toutes les fonctionnalités du système anti-intrusion (insertion, désinsertion, partialisation, etc.).
• recevoir des alarmes provenant du système anti-intrusion ; en même temps que l'émission d'un signal sonore d'alarme, la barre LED commence à clignoter avec une coloration rouge.
Remarque ( ) : l'écran tactile n'est qu'un afficheur d'installation. Toutes les fonctionnalités et la sécurité des systèmes sont gérées par le superviseur domotique (serveur web) ou par la centrale anti-
1
intrusion. L'absence d'écran tactile n'entraîne pas de dysfonctionnement des systèmes domotiques et anti-intrusion qui continueront à gérer leurs systèmes respectifs.
9) ASSOCIATION CAMÉRAS IP
Le système peut afficher des caméras IP (max 64) si elles sont associées au dispositif. En accédant au menu « Surveillance », puis en appuyant sur le bouton « Afficher les caméras IP », vous pouvez :
• Ajouter une nouvelle caméra IP :
Nom de la caméra : nom associé à la caméra ;
Adresse RSTP de la caméra :
Ajouter : bouton de confirmation de l'opération ;
Importer le profil de la microSD :
• Modifier les paramètres d'une caméra IP déjà insérée : se positionner sur le paramètre à modifier, effectuer la modification et appuyer sur le bouton « Enregistrer ».
Liste des caméras : la liste des caméras associées au dispositif s'affiche. La pression de l'icône d'une caméra permet d'ouvrir la page de visualisation des images envoyées par celle-ci. Pour fermer la
page, appuyer sur le bouton rouge. La pression du bouton représentant deux flèches permet le déplacement entre les différentes caméras
10) ASSOCIATION APPLICATION AVE VIDÉO V44
Le dispositif peut être associé à un téléphone portable pour répondre aux appels entrants provenant d'un téléphone mobile doté du système d'exploitation iOS ou Android. Téléchargez l'application AVE
VIDÉO V44 depuis l'APP STORE ou GOOGLE PLAY et enregistrez le nouvel utilisateur. Pour associer le téléphone portable, il suffit d'entrer dans le menu des paramètres, puis dans le menu « Paramètres
Cloud Intercom ». Appuyer sur le bouton « Ajouter un nouvel utilisateur » et encadrer le code QR avec la caméra du téléphone.
11) RÉPONSE À UN APPEL
À l'arrivée d'un appel d'un poste externe, le moniteur interne commencera à sonner

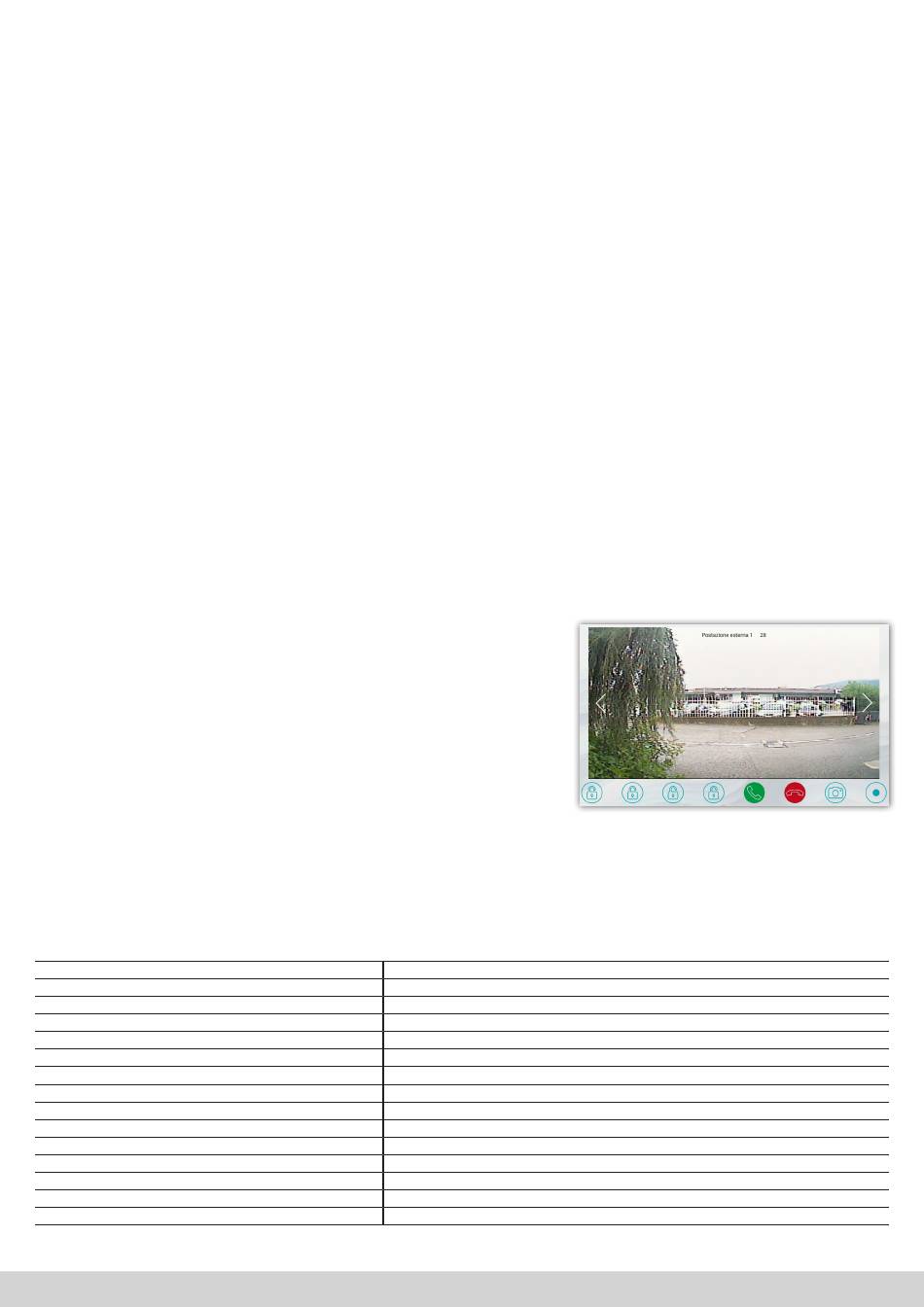

et l'écran ci-dessous sera affiché :
À partir duquel il est possible :
- Répondre à l'appel entrant en appuyant sur le bouton 5.
- Déverrouiller les serrures électriques pendant la conversation :
Déverrouillage 1 (relais en puissance) : pression du bouton 1
Déverrouillage 2 (relais à contact propre) : pression du bouton 2
Déverrouillage 3 (relais auxiliaire à contact propre) : pression du bouton 3
Déverrouillage 4 (relais auxiliaire à contact propre) : pression du bouton 4
5 secondes après le déverrouillage d'une serrure électrique, le dispositif retourne automatiquement à la
page d'accueil.
Remarque 1 : les boutons 3 et 4 ne deviennent visibles que s'ils sont activés dans le menu approprié décrit
par la suite.
Remarque2 : la gestion du déverrouillage #4 est active sur les dispositifs avec MCU ver. 1.07 et logiciel ver. 1.7.1 ou
ultérieures. Les dispositifs avec des versions antérieures à celles précédemment reportées peuvent gérer un nombre
maximum de 3 passages.
- Fermer/refuser un appel en appuyant sur le bouton 6.
- Modifier le niveau du volume de l'appel en appuyant au centre de l'écran puis en agissant sur la barre de volume.
- Pendant l'appel, en appuyant sur le bouton 7, il est possible de prendre une photo de la caméra du poste externe.
- Pendant l'appel, il est possible d'enregistrer une vidéo en appuyant sur le bouton 8 ; pour cette opération, il est nécessaire d'insérer une carte SD dans le dispositif.
12) RESTAURATION DES PARAMÈTRES D'USINE
Pour ramener le dispositif aux paramètres d'usine, accéder au menu Réglages/Paramètres avancés, saisir le mot de passe (par défaut 222222) et appuyer sur OK. Appuyer ensuite sur le bouton de
Réinitialisation d'usine et confirmer.
Attention : la réinitialisation des paramètres d'usine efface toutes les configurations du produit.
13) CARACTÉRISTIQUES TECHNIQUES
Tension de travail
Tension maximale de travail
Absorption de fonctionnement
Absorption en veille
Dimensions (L x h x P)
Dimensions LCD
Résolution
Classe environnementale selon EN 62820-1-1
Température de fonctionnement
Altitude max.
Nombre max de dispositifs pouvant être installés par appartement
Nombre max de dispositifs pouvant être installés
Montage
Degré de protection
CARTE sd
) :
1
24Vcc
32Vcc
300 mA max @ 30 Vcc
150 mA max @ 30 Vcc
179 x 179 x 25 mm
7 pouces 16/9
1024 x 600 pixel
CLASSE III
De -10 °C à +55 °C
2000m au-dessus du niveau de la mer
4 (si plusieurs dispositifs sont installés, prévoir l'alimentation locale VI2F-ALI600MA pour chacun d'entre eux)
128
Sur les boîtes à 3 modules, en utilisant le support fourni
IP20 (IP40 à l'installation)
2 à 32 Go (non fournis)
9
