AVE IP Serie Bedienungsanleitung

VIIP-PE1 - VIIP-PE2 - VIIP-PE4
3) INSTALLAZIONE, POSIZIONAMENTO E FISSAGGIO
Gli art. VIIP-PE1, VIIP-PE2, VIIP-PE4 possono essere installati all'esterno, nei limiti di temperatura indicati e seguendo le istruzioni riportate nel presente documento. L'altezza suggerita d'installazione
del prodotto è: limite superiore a 1,6 m da terra (vedere figura 1). Per installare i dispositivi fare riferimento alla figura 2. Prevedere l'installazione del prodotto in modo che la telecamera del dispositivo
non sia accecata da fonti luminose dirette (lampioni, fari o illuminazione solare diretta) che ne comprometterebbero il funzionamento.
Nota: in condizioni di scarsa luminosità ambientale, i dispositivi sono muniti di led bianchi per una corretta illuminazione del soggetto posizionato ad una distanza massima di 1m.
Il dispositivo può essere collegato alla pulsantiera ausiliaria a 8 pulsanti (art. VI-PEAUX) attraverso un connettore (3) posizionato sul retro del dispositivo. Il cavo di collegamento tra i due dispositivi è
fornito a corredo della pulsantiera ausiliaria (art. VI-PEAUX).
Il sistema videocitofonico Ave è conforme alle più severe norme di prodotto sia per i requisiti prestazionali e sicurezza sia per la conformità alle prove ambientali relative. Inoltre contiene funzioni
evolute di videosorveglianza (attivabili in fase di installazione dell'impianto) che potrebbero essere soggette al Regolamento 679/2016 ("GDPR") ed il Provvedimento Generale del Garante sulla
videosorveglianza dell'8 aprile 2010. Poiché tali indicazioni fissano specifici obblighi a tutela della riservatezza richiamiamo attenzione a che l'installazione venga effettuata secondo leggi e decreti
vigenti in materia di "privacy".
4) ACCESSO AI CARTELLINI PORTANOME
Per accedere ai cartellini portanome svitare la vite posta nella parte inferiore e sganciare il vetro. Effettuata la modifica reinserire il vetro e avvitare la vite precedentemente rimossa (vedere figura 3).
5) COLLEGAMENTI
Di seguito è riportato il significato dei morsetti di collegamento posti nella parte posteriore del dispositivo. La disposizione dei connettori è riportata in figura 4.
Morsetto 1: DOOR ingresso pulsante N.O. per apertura porta
Morsetto 2: GS ingresso sensore porta aperta
Morsetto 3: NO contatto normalmente aperto per apertura porta
Extend (3): collegamento colonna ausiliaria (art. VI-PEAUX)
Connettore 2 poli dedicato alla connessione di un eventuale alimentatore +24V
Connettore RJ45 per la connessione della rete dati (con possibilità di alimentazione mediante switch PoE 48V
6) INDIRIZZAMENTO
L'indirizzamento del dispositivo e del numero dell'interno associato ad ogni pulsante dello stesso, sono configurati mediante software di programmazione disponibile per PC con sistema operativo
Windows®. Per ulteriori informazioni consultare il manuale di programmazione del sistema IP V44 SMART. Il sistema IP consente l'installazione di un numero massimo di:
• 16 postazioni esterne in modalità "Building"
• 32 postazioni esterne in modalità "Villa"
Ogni postazione esterna può essere integrata con un numero massimo di 4 colonne ausiliarie a 8 chiamate (art. VI-PEAUX).
Le postazioni esterne devono essere indirizzate mediante l'apposito software di gestione del dispositivo.
7) IMPOSTAZIONE DEL VOLUME DELL'ALTOPARLANTE
Mediante software di programmazione disponibile per PC con sistema operativo Windows®. Per ulteriori informazioni consultare il manuale di programmazione del sistema IP V44 SMART.
8) IMPOSTAZIONE DEL TEMPO DI SBLOCCO DELLE ELETTROSERRATURE
I dispositivi consentono la regolazione del tempo di chiusura del relè di sblocco con contatto normalmente aperto (min 1 s – max 10 s) mediante software di programmazione disponibile per PC con
sistema operativo Windows®. Per ulteriori informazioni consultare il manuale di programmazione del sistema IP V44 SMART.
9) INGRESSO SENSORE PORTA APERTA (GS)
È possibile monitorare lo stato "Porta aperta" collegando un sensore normalmente aperto (es. AF902, AF903, ecc...) ai morsetti GND e GS. La rilevazione dello stato "Porta aperta" è automaticamente
abilitato quando l'ingresso GS è chiuso per un tempo superiore a 30 s; successivamente, se l'ingresso è lasciato aperto per più di 2 min, la postazione esterna emette una segnalazione acustica finché
l'ingresso non è nuovamente richiuso. Le postazioni interne emettono una segnalazione ottica (in funzione del modello) per segnalare l'allarme "Porta aperta".
10) INGRESSO PULSANTE APRI-PORTA (DOOR)
Tra l'ingresso "DOOR" ed il morsetto GND può essere collegato un pulsante normalmente aperto (es. 441005): una breve pressione agisce sull'uscita del relè in potenza (EL).
11) PROGRAMMAZIONE DELLE CARD
Le postazioni esterne VIIP-PE1 e VIIP-PE2 hanno integrato un lettore di card MIFARE® che può essere gestito mediante le card art. 44339CHU-MB.
La procedura di programmazione delle card è riportata sul manuale completo del sistema IP V44 SMART disponibile sul sito www.ave.it.
12) RIPRISTINO DEI PARAMETRI DI DEFAULT
Per ripristinare i parametri di default del dispositivo seguire le istruzioni riportate nel manuale del dispositivo:
Nota: a seguito dell'operazione di reset è necessario ripetere la procedura di associazione delle card al dispositivo.
13) CARATTERISTICHE TECNICHE
Tensione massima di lavoro
Assorbimento in esercizio
Assorbimento in stand-by
Assorbimento in esercizio
Assorbimento in stand-by
Dimensioni
Temperatura di funzionamento
Altitudine max.
PER SCARICARE IL MANUALE COMPLETO DEL SISTEMA IP SCANSIONA IL CODICE QR RIPORTATO NELLA PAGINA DEI DISEGNI
ITA
Postazioni esterne videocitofoniche - Gamma IP
1) GENERALI

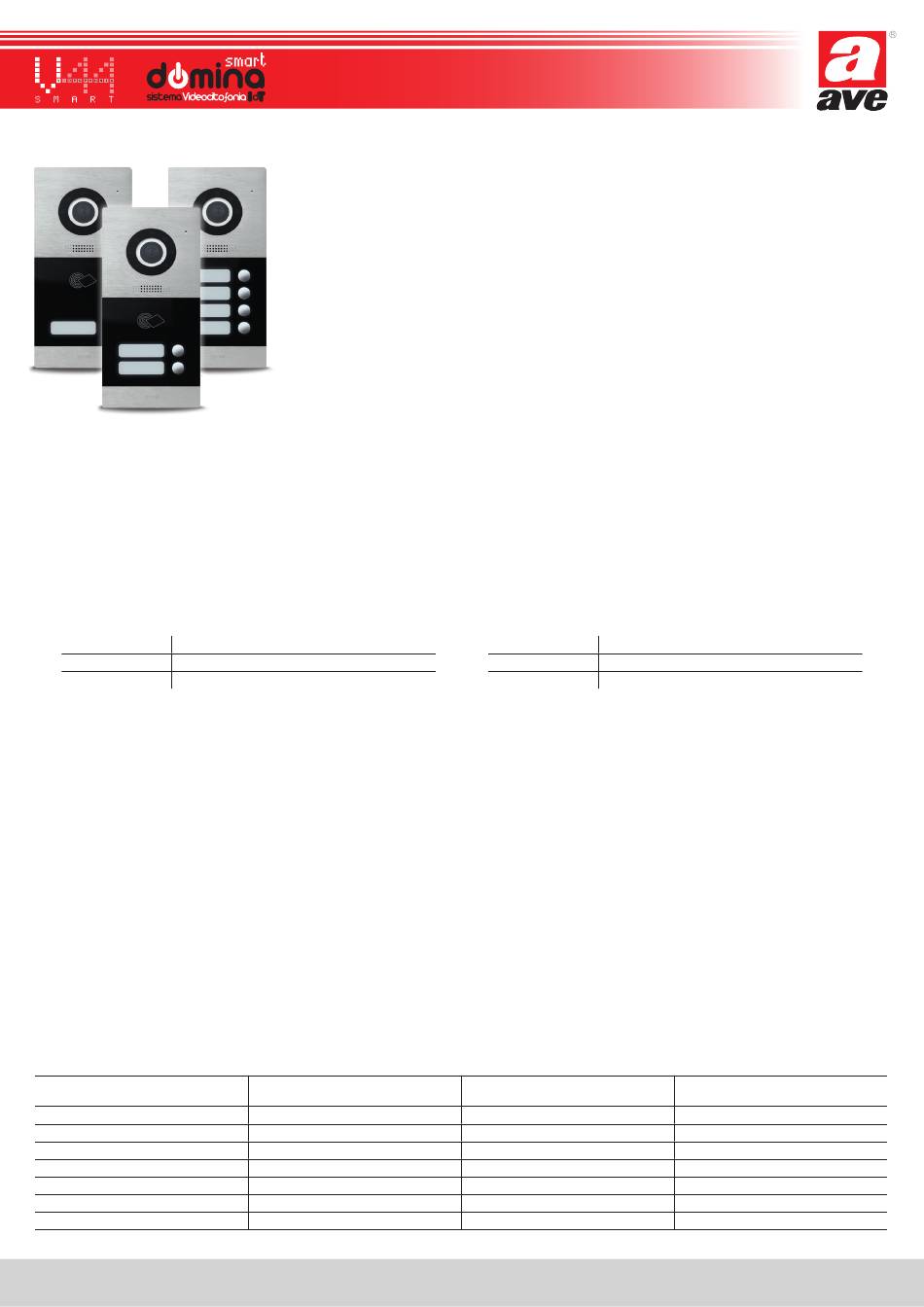

I dispositivi VIIP-PE1, VIIP-PE2 e VIIP-PE4 sono le Postazioni Esterne audio/video del sistema AVE DOMINA Videocitofonia IP V44 SMART. I
dispositivi sono realizzati in monoblocco per installazione a incasso mediante la scatola (art. VI-BOX3), la cornice di supporto (art.VI-BOX3C)
o l'eventuale tettuccio parapioggia (art. VI-RPBOX3) oppure ad appoggio parete mediante l'apposita scatola (art. VI-BOX4).
Le caratteristiche principali dei dispositivi sono:
• VIIP-PE1: versione monofamiliare ad un pulsante. Lettore di card MIFARE® integrato;
• VIIP-PE2: versione bifamiliare a due pulsanti. Lettore di card MIFARE® integrato;
• VIIP-PE4: versione quadrifamiliare a quattro pulsanti;
• Illuminazione cartellini con led bianco con intensità variabile in funzione della luminosità ambientale;
• Relè di apertura accesso in "potenza";
• Relè di apertura accesso con contatto normalmente aperto;
Nota: nella versione quadrifamiliare non è integrato il lettore di card MIFARE®.
2) DICHIARAZIONE DI CONFORMITA'
I dispositivi VIIP-PE1, VIIP-PE2, VIIP-PE4 sono conformi alle seguenti normative:
• EN 62820-1-1:2016 Sistemi interfonici per edifici - Parte 1-1: Requisiti di sistema – Generale. Grado 2; Sono, inoltre, conformi alle
seguenti direttive e regolamenti:
• RED direttiva 2014/53/EU (solo dove applicabile): Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo
Internet: www.ave.it
Il fabbricante, AVE SPA, dichiara che il tipo di apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di
conformità UE è disponibile al seguente indirizzo Internet: www.ave.it.
• RoHS direttiva 2011/65/EU;
• REACh regolamento (CE) N. 1907/2006;
CC
24V con alimentatore ausiliario
CC
48V mediante switch PoE
CC
250 mA max @24 V
CC
70 mA max @24 V
CC
100 mA max @48 V PoE
CC
50 mA max @48 V PoE
CC
(L x H x P) 100 x 215 x 45,7 mm
Da -25°C a +55°C
2000 m s.l.m.
Morsetto 4: NO contatto normalmente aperto per apertura porta
Morsetto 5: EL uscita "alta energia" per apertura porta
Morsetto 6: GND riferimento per ingressi GS e DOOR e uscita EL
).
CC
N. max di dispositivi installabili
Telecamera
Montaggio
Grado di protezione
Classe ambientale secondo EN 62820-1-1
Sporgenza dal muro
Attuatore #2 apertura porta
N. max di card gestibili
International Trademark
registration n°
327040 - 942905 - 330600
16 postazioni esterne in modalità "Building"
32 postazioni esterne in modalità "Villa"
CMOS con illuminatore a luce bianca
da appoggio parete o incasso
IP20 (IP44 quando installato)
CLASSE IV
10 mm
Relè monostabile N.O. 1A/24V
CC
200
