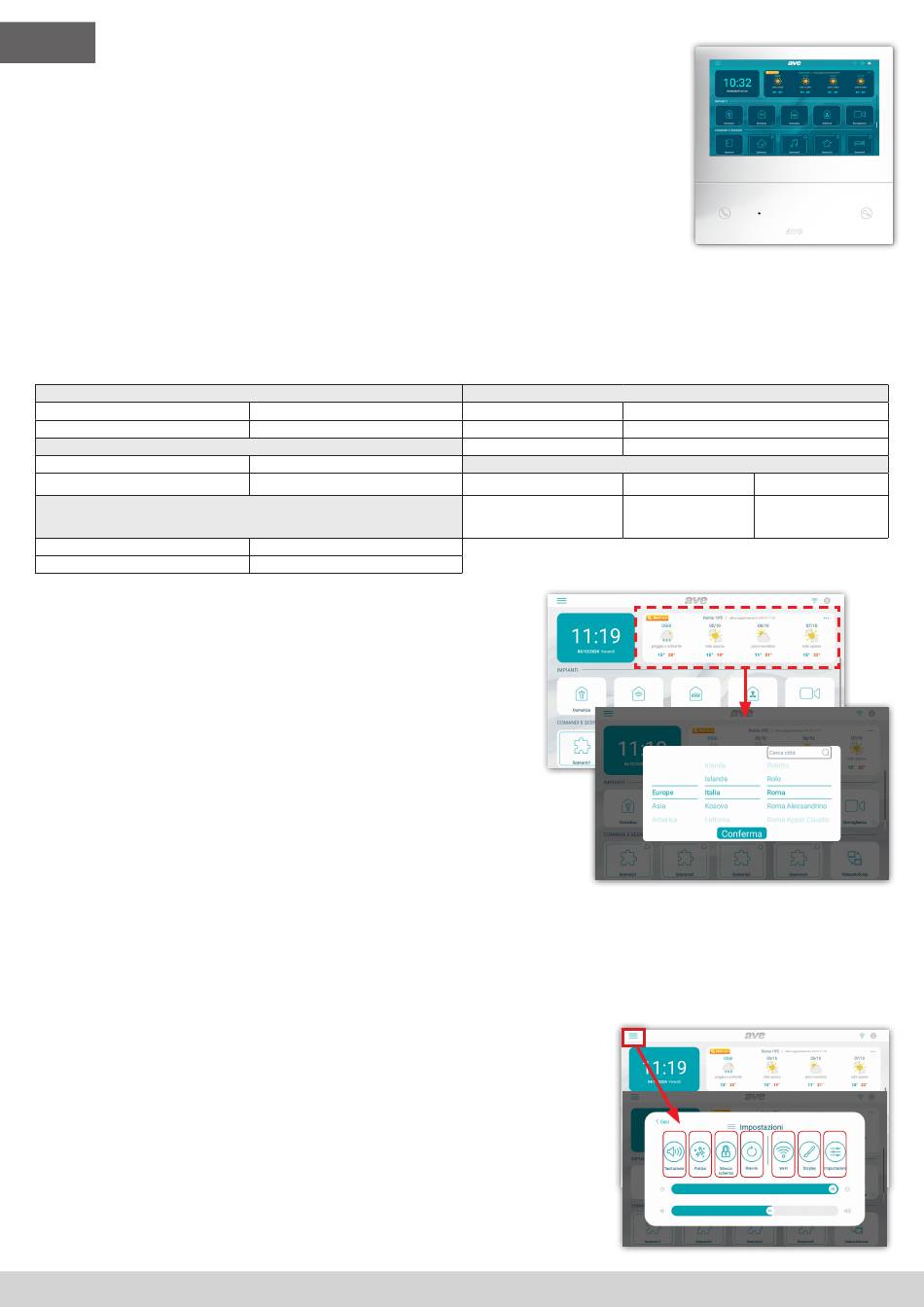

VI2F-PIT7WF POSTE INTÉRIEUR AVEC ÉCRAN TACTILE 7" WI-FI GAMME 2 FILS V44 EASY
1) GÉNÉRALITÉS
Le dispositif VI2F-PIT7WF est un poste interne audio/vidéo pour le système de visiophone à 2 fils AVE V44 EASY.
Les fonctions et les caractéristiques sont les suivantes :
Audio/Vidéo/Boutons : • Écran tactile horizontal 7"; • Haut-parleur ; • Boutons tactiles : ouverture des passages, mise en sourdine, affichage des caméras ;
• Gestion à distance via APP AVE VIDEO V44 ;
Signalisations : • Appel manqué ; • Porte ouverte ; • Mise en sourdine active ;
Fonctions visiophone : • Réponse à un appel ; • Affichage de caméras analogiques à l'aide de l'interface dédiée VI2F-CAM ;
• Gestion de la sonnette auxiliaire hors porte • Gestion n° 4 passages (la gestion du déverrouillage #4 est active sur les dispositifs avec MCU ver. 1,07
et logiciel ver. 1.7.1 ou ultérieure. Les dispositifs avec des versions antérieures à celles précédemment reportées peuvent gérer un numéro
maximum de 3 passages), deux à bord du poste extérieur et une en option sur relais auxiliaire VI2F-RELAY ; • Intercommunication entre
dispositifs du même appartement ou d'autres
2) DÉCLARATION DE CONFORMITÉ
Le dispositif VI2F-PIT7WF est conforme à la norme ci-dessous :
• EN 62820-1-1:2016 Systèmes d'interphone de bâtiment - Partie 1-1 : Exigences du système - Grade général2 • Directive RoHS 2011/65/UE ;
• REACh règlement (CE) N° 1907/2006 ; • RED directive 2014/53/EU (uniquement le cas échéant) : Le texte intégral de la déclaration de
conformité UE est disponible à l'adresse Internet suivante : www.ave.it
3) INSTALLATION, PLACEMENT ET FIXATION
Il est recommandé d'installer le dispositif à une hauteur de 1,5 m du sol. Vissez les vis fournies pour fixer le support au boîtier rectangulaire, précédemment encastré horizontalement.
Terminez le câblage, aligner les fentes à l'arrière du moniteur aux crochets du support (1) et faites coulisser légèrement le dispositif vers le bas(2).
ATTENTION : le dispositif est équipé d'une carte Wi-Fi. Si un système comporte plusieurs dispositifs réf. VI2F-PIT7WF, il est nécessaire d'installer une alimentation dite « l ocale » (article VI2F-ALI600MA) pour chacun
d'entre eux. Vérifiez les absorptions maximales des dispositifs installés afin d'éviter des absorptions élevées sur le bus qui nuiraient au bon fonctionnement.
4) BRANCHEMENTS
Ci-après la signification des bornes de connexion et du micro-interrupteur (dip-switch) situés à l'arrière du dispositif est indiquée :
➀ ALIMENTATION ÉLECTRIQUE AUXILIAIRE
Terminal 1
Terminal 2
➁ 2 fils BUS
Terminal 1
Terminal 2
➂ Sonnette (câble fourni avec le dispositif)
Terminal 1
Terminal 2
5) FONCTIONS DIVERSES : voir dessins à la page 30
6) PREMIER ALLUMAGE
Le dispositif peut être alimenté directement par le BUS 2 fils ou par une alimentation stabilisée 30 Vcc
(VI2F-ALI600MA).
Lors de la première mise sous tension, ou après une réinitialisation des paramètres d'usine, la page de
sélection de la langue : après avoir fait le choix, la page d'accueil du dispositif s'affichera.
Remarque : si aucune langue n'est sélectionnée, la langue anglaise devient automatiquement la langue de dialogue
après 1 minute.
7) PAGE D'ACCUEIL
La page d'accueil du dispositif peut être divisée en différents chapitres :
Informations système : partie réservée aux informations générales du dispositif et aux prévisions météorologiques.
Informations météorologiques : prévisions météorologiques. Le dispositif, s'il est connecté à Internet, peut afficher
les prévisions météorologiques de quatre jours consécutifs, mises à disposition par le service Ilmeteo.it. Les
informations météo disponibles sont : les prévisions météorologiques, la température minimale, la température
maximale et la température actuelle du lieu souhaité. Pour sélectionner la ville pour laquelle vous souhaitez afficher
les prévisions météorologiques :
1. Appuyez sur les 3 points en haut à droite ; 2. Saisissez le nom de la localité souhaitée ; 3. Appuyez sur
« Confirmer » ;
La ville par défaut affichée par le dispositif est Rome et le dispositif fournit la date et l'heure de la dernière mise à
jour effectuée.
Installations : gestion des fonctionnalités « avancées » du système (à activer dans le menu « paramètres ») :
• Domotique filaire : interface avec le système domotique AVE DOMINA PRO ; • Domotique intelligente :
interface avec les séries civiles connectées AVE DOMINE SMART ; • Domotique filaire KNX : interface avec un
serveur Web KNX tiers (il est recommandé de vérifier la compatibilité en appelant le service d'Assistance Clients au numéro gratuit 800 015 072) ; • Antivol : interface avec les centrales anti-
intrusion de la gamme AVE AF927 ; • Surveillance : affichage des caméras des postes extérieurs ou caméras IP associées au système ; • vidéophonie : gestion du système de vidéophonie ;
Commandes et scénarios : gestion des scénarios associés à la domotique filaire ou aux fonctionnalités typiques du système d'interphone vidéo : • Scénario 1-5 : activation des scénarios gérés
par le serveur web domotique ; l'utilisation des boutons n'est possible qu'en présence d'un serveur Web domotique et de la configuration correcte du système domotique ;• interphone vidéo :
activation de l'appel interphone entre les postes internes du même appartement ou appels interphoniques entre différents appartements (fonction désactivée par défaut) ; • Relais :
menu pour la gestion des relais auxiliaires art. VIIP-RELAY (non fournis avec le produit) ; • Journal des appels : historique du journal des appels reçus ; • Mise en sourdine : La fonction
de mise en sourdine active est signalée par une icône rouge représentant un haut-parleur, dans le coin supérieur droit de l'écran ; • Message vocal : la fonction permet de sauvegarder un
message vocal sur le dispositif.
Menu de configuration
Sur la page d'accueil du dispositif, vous pouvez accéder à un menu « déroulant » en appuyant sur les trois lignes horizontales situées
dans la partie supérieure
de l'affichage à cristaux liquides vers le bas pour avoir accès à diverses fonctionnalités.
Dans le menu, vous pouvez effectuer les opérations suivantes :
Bouton 1 - mise en sourdine de la sonnerie ; l'activation de la mise en sourdine est mise en surbrillance avec l'icône d'un haut-
•
parleur barré dans le coin supérieur droit de la page d'accueil ;
• Bouton 2 - nettoyage de l'écran LCD : en appuyant sur le bouton, l'écran LCD est verrouillé pendant 30 secondes pendant
lesquelles il est possible de procéder au nettoyage de celui-ci.
Attention : utiliser un chiffon humide pour la procédure de nettoyage de l'écran LCD du dispositif ; ne pas utiliser de détergents ou
d'autres produits « agressifs ».
• Bouton 3 - verrouille l'écran : en appuyant sur le bouton, l'écran LCD du dispositif est verrouillé. Une pression sur l'écran LCD
déverrouille le dispositif.
• Bouton 4 - redémarrage : redémarrage du dispositif.
• Bouton 5 - Wi-Fi : accès à la page de configuration Wi-Fi du dispositif.
• Bouton 6 – affichage : accès aux paramètres de configuration de l'affichage.
Dans le menu, vous pouvez également accéder à tous les sous-menus et à tous les paramètres du dispositif en appuyant sur le bouton
Paramètres :
• Bouton 7 – Paramètres : accès aux paramètres de configuration du système. Dans le menu de configuration, l'accès aux sous-
menus contenant les paramètres les plus critiques est protégé par mot de passe.
+ 30 Vcc
GND
BUS A
BUS B
Entrée sonnette
GND
➃ Interface pour l'extension RS485 (usage interne uniquement)
Terminal 1 DB
Terminal 2 DA
Terminal 3 GND
➄ MICROINTERRUPTEURS OU DIP SWITCH
DIP 1 - MASTER/SLAVE ON = poste interne MASTER Off= poste interne SLAVE
DIP 2 - IMPÉDANCE FIN DE LIGNE
(active si le poste interne est le ON = impédance ON
dernier de la branche)
OFF= impédance OFF
1 2 3 4 5 6 7
