Smart Home
Menu di configurazione dei parametri di interfaccia verso i dispositivi evoluti che possono essere integrati nel sistema.
Configurazione indirizzo supervisore domotico Domina PRO: indirizzo del web server di supervisione domotica. Premendo il pulsante "Indirizzo Predefinito" l'indirizzo è riportato ai parametri
di default 192.168.1.10. Dopo ogni modifica è necessario premere il pulsante "Salva" per confermare la stessa.
Configurazione indirizzo root node Domina SMART: indirizzo del dispositivo configurato con funzione root node nel sistema DOMINA SMART. Premendo il pulsante "Indirizzo Predefinito"
l'indirizzo è riportato ai parametri di default 192.168.1.12. L'indirizzo del root node è reperibile mediante l'APP AVE Cloud eseguendo un controllo degli indirizzi dei dispositivi in campo.
Configurazione indirizzo centrale antifurto: indirizzo della centrale antintrusione (gamma AF927) presente sull'impianto. Premendo il pulsante "Indirizzo Predefinito" l'indirizzo è riportato
ai parametri di default 192.168.1.11. Dopo ogni modifica è necessario premere il pulsante "Salva" per confermare la stessa.
Configurazione indirizzo KNX PRO: indirizzo del web server KNX al quale si desidera accedere per visualizzare le pagine web da esso generate. L'indirizzo visualizzato è puramente indicativo:
l'individuazione dell'indirizzo assegnato al web server KNX è estranea ai prodotti AVE. Premendo il pulsante "Indirizzo Predefinito" l'indirizzo è riportato ai parametri di default 192.168.1.13.
ATTENZIONE: Il touch screen AVE VI2F-PIT7WF è un visualizzatore di una pagina web generata da un web server KNX. AVE declina ogni responsabilità inerente a prodotti KNX, non di propria
produzione, installati sull'impianto.
Informazioni: pagina di visualizzazione delle informazioni del dispositivo (Ver. sistema operativo, informazioni di rete, ecc...).
8) INTERFACCIAMENTO CON SISTEMA DOMOTICO AVEBUS ED ANTINTRUSIONE
I touche screen possono essere interfacciati con i sistemi domotici AVEBUS e le centrali antintrusione della gamma AF927 mediante rete dati e collegamento Wi-Fi.
I parametri di default dei touch screen sono già impostati per poter colloquiare (se attivati) con il sistema domotico ed il sistema antintrusione.
I parametri di default dei due sistemi sono:
a. IMPIANTO DOMOTICO (HOME AUTOMATION): http://192.168.1.10
b. IMPIANTO ANTINTRUSIONE: http://192.168.1.11
Dalla pagina di configurazione degli interfacciamenti è sempre possibile ripristinare i parametri di default del sistema.
L'interfacciamento consente:
IMPIANTO DOMOTICO (HOME AUTOMATION) (
• gestire tutte le funzionalità del sistema domotico (luci, dimmer, tapparelle, termoregolazione, ecc...).
• ricevere allarmi provenienti dal sistema domotico, tacitarli, eliminarli.
IMPIANTO ANTINTRUSIONE (
):
1
• gestire tutte le funzionalità dell'impianto antintrusione (inserimento, disinserimento, parzializzazione, ecc...).
• ricevere allarmi provenienti dall'impianto antintrusione; contestualmente all'emissione di una segnalazione acustica d'allarme, la barra led comincia a lampeggiare con colorazione rossa.
Nota (
): il touch screen è solo un visualizzatore d'impianto. Tutte le funzionalità e la sicurezza dei sistemi è gestita dal supervisore domotico (web-server) o dalla centrale antintrusione. La mancanza
1
del touch screen non comporta il malfunzionamento dei sistemi domotico ed antintrusione che continueranno a gestire i rispettivi sistemi.
9) ASSOCIAZIONE TELECAMERE IP
Il sistema può visualizzare delle telecamere IP (max 64) se esse sono associate al dispositivo. Accedendo al menu "Sorveglianza" e successivamente premendo il pulsante "Visualizza telecamere IP"
è possibile:
Aggiungere una nuova telecamere IP:
Nome telecamera: nome associato alla telecamera;
Indirizzo RSTP della telecamera:
Aggiungi: pulsante di conferma dell'operazione;
Importa il profilo dalla microSD:
Modificare i parametri di una telecamera IP già inserita: posizionarsi sul parametro da modificare, effettuare la modifica e premere il pulsante "Salva".
Elenco telecamere: viene visualizzata la lista delle telecamere associate al dispositivo. La pressione dell'icona di una telecamera consente l'apertura della pagina di visualizzazione delle immagini da
essa inviate. Per chiudere la pagina premere il pulsante rosso. La pressione del pulsante raffigurante due frecce consente lo spostamento tra le varie telecamere
10) ASSOCIAZIONE APP AVE VIDEO V44
Il dispositivo può essere associato ad un cellulare per la risposta alla chiamata in arrivo da un cellulare con sistema operativo iOS o Android. Scaricare l'applicazione AVE VIDEO V44 dall'APP STORE o
da GOOGLE PLAY e registrare il nuovo utente. Per associare il cellulare è sufficiente entrare nel menu impostazioni e successivamente nel menu "Impostazione Cloud Intercom". Premere il pulsante
"Aggiungi nuovo utente" ed inquadrare il QR code con la fotocamera del telefono.
11) RISPOSTA AD UNA CHIAMATA

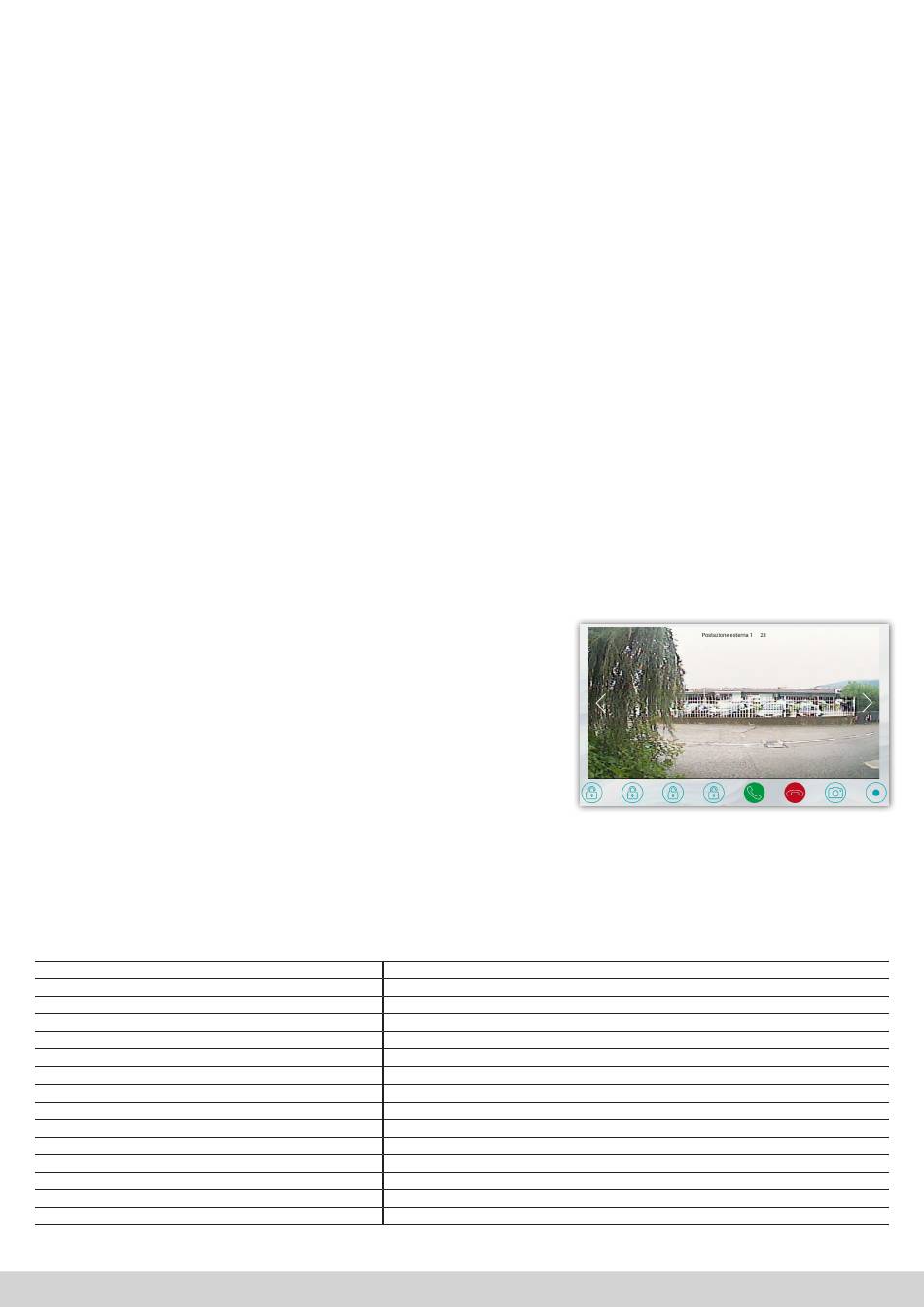

All'arrivo di una chiamata da una postazione esterna, il monitor interno comincerà a squillare
e sarà visualizzata la schermata sotto riportata:
Dalla quale è possibile:
- Rispondere alla chiamata in arrivo premendo il pulsante 5.
- Sbloccare Ie elettroserrature durante la conversazione:
Sblocco 1 (relè in potenza): pressione del pulsante 1
Sblocco 2 (relè a contatto pulito): pressione del pulsante 2
Sblocco 3 (relè ausiliario a contatto pulito): pressione del pulsante 3
Sblocco 4 (relè ausiliario a contatto pulito): pressione del pulsante 4
Dopo 5 secondi dallo sblocco di un'elettroserratura, il dispositivo ritorna automaticamente alla
pagina principale.
Nota 1: i pulsanti 3 e 4 diventano visibili solo se attivati nell'apposito menu descritto
successivamente.
Nota 2: la gestione dello sblocco #4 è attiva nei dispositivi con MCU ver. 1.07 e SW ver. 1.7.1 o
successive. I dispositivi con versioni antecedenti a quelle precedentemente riportate possono
gestire un numero massimo di 3 varchi.
- Chiudere/rifiutare una chiamata premendo sul pulsante 6.
- Modificare il livello del volume della chiamata premendo al centro dello schermo ed agendo poi sulla barra del volume.
- Durante la chiamata, premendo il pulsante 7 è possibile scattare una fotografia dalla telecamera della postazione esterna.
- Durante la chiamata, premendo il pulsante 8 è possibile registrare un filmato; per tale operazione è necessario inserire una SD card nel dispositivo.
12) RIPRISTINO DEI PARAMETRI DI FABBRICA
Per riportare il dispositivo ai parametri di fabbrica accedere al menu impostazioni/Parametri avanzati, inserire la password (default 222222) e premere OK. Premere, successivamente, il pulsante
Reset di fabbrica e confermare.
Attenzione: il reset dei parametri di fabbrica cancella tutte la configurazione del prodotto.
13) CARATTERISTICHE TECNICHE
Tensione di lavoro
Tensione massima di lavoro
Assorbimento in esercizio
Assorbimento in stand-by
Dimensioni (L x H x P)
Dimensioni LCD
Risoluzione
Classe ambientale secondo EN 62820-1-1
Temperatura di funzionamento
Altitudine max.
N. max di dispositivi installabili per appartamento
N. max di dispositivi installabili
Montaggio
Grado di protezione
SD card
):
1
24Vcc
32Vcc
300 mA max @ 30 Vcc
150 mA max @ 30 Vcc
179 x 179 x 25 mm
7 pollici 16/9
1024 x 600 pixel
CLASSE III
Da -10°C a +55°C
2000 m s.l.m.
4 (nel caso siano installati più di un dispositivo prevedere, per ognuno di essi, l'alimentatore locale VI2F-ALI600MA)
128
Su scatole 3 moduli, mediante il supporto fornito in dotazione
IP20 (IP40 quando installato)
2 – 32 GB (non fornita in dotazione)
3
