ES

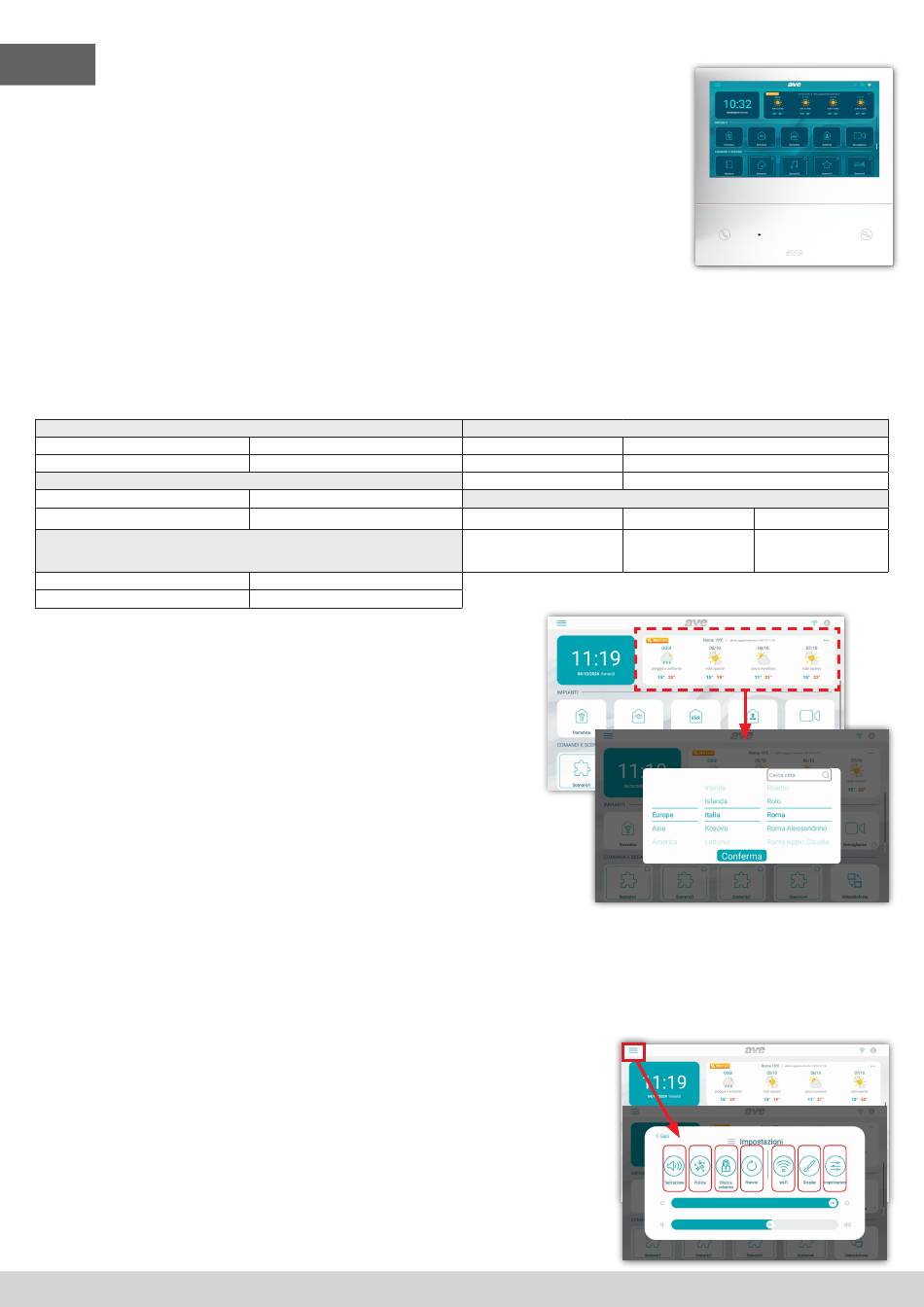

VI2F-PIT7WF ESTACIÓN INTERNA CON PANTALLA TÁCTIL DE 7" WI-FI GAMA 2 HILOS V44 EASY
1) GENERALES
El dispositivo VI2F-PIT7WF es un puesto interno audio/vídeo del sistema de videoportero 2 cables AVE V44 EASY.
Las funciones y las características son:
Audio/Vídeo/Botones: • Pantalla táctil horizontal de 7"; • Manos libres; • Botones táctiles: apertura de puertas, silenciamiento, visualización de
cámaras;
• Gestión remota a través de APL AVE VÍDEO V44;
Señales: • Llamada perdida; • Puerta abierta; • Silenciamiento del timbre activo;
Funciones del videoportero: • Respuesta a una llamada; • Visualización de cámaras analógicas a través de la correspondiente interfaz VI2F-CAM;
• Gestión del timbre auxiliar fuera de la puerta • Gestión de 4 puertas (la gestión del desbloqueo #4 está activa en los dispositivos con MCU ver. 1,07
y SW ver. 1.7.1 o posteriores. Los dispositivos con versiones anteriores a las indicadas anteriormente pueden gestionar un número
máximo de 3 puertas), dos a bordo de la estación externa y una opcional en relé auxiliar VI2F-RELAY; • Intercomunicación entre
aparatos del mismo apartamento u otros
2) DECLARACIÓN DE CONFORMIDAD
El dispositivo VI2F-PIT7WF está conforme con las siguientes normativas:
• EN 62820-1-1:2016 Sistemas de intercomunicación de edificios - Parte 1-1: Requisitos del sistema - General grado2 • RoHS directiva 2011/65/EU;
• REACh reglamento (CE) n. 1907/2006; • RED Directiva 2014/53/UE (solo cuando sea aplicable): El texto completo de la declaración de conformidad UE está disponible en la siguiente dirección
de Internet: www.ave.it
3) INSTALACIÓN, COLOCACIÓN Y FIJACIÓN
Se recomienda instalar el dispositivo a una altura de 1,5m del suelo. Apriete los tornillos en dotación para fijar el estribo de soporte a la caja rectangular, previamente tapiada horizontalmente.
Una vez completado el cableado, alinee las ranuras en la parte posterior del monitor con los ganchos del soporte (1) y deslice el dispositivo hacia abajo ligeramente (2).
ATENCIÓN: el dispositivo está equipado con ficha Wi-Fi. Si en un sistema están presentes más de n.1 art. VI2F-PIT7WF, es necesario instalar un alimentador "local (art. VI2F-ALI600MA) para cada
dispositivo. Verifique las absorciones máximas de los dispositivos instalados para evitar absorciones elevadas en el bus que afectarían el funcionamiento correcto.
4) CONEXIONES
A continuación, se muestra el significado de los bornes de conexión y del dip-switch colocados en la parte trasera del dispositivo:
➀ AUXILIARY POWER SUPPLY
Terminal 1
Terminal 2
➁ 2 Wire BUS
Terminal 1
Terminal 2
➂ Timbre (cable proporcionado junto con el dispositivo)
Terminal 1
Terminal 2
5) FUNCIONES VARIAS: ver dibujos en la página 30
6) PRIMER ENCENDIDO
El dispositivo se puede alimentar directamente desde el BUS de 2 hilos o mediante una fuente de alimentación
estabilizada de 30 Vcc (VI2F-ALI600MA).
En el primer encendido, o después de un restablecimiento de los parámetros de fábrica, en el LCD se mostrará la
página de selección de idioma: después de hacer la elección, se mostrará la página de inicio del dispositivo.
Nota: si no se selecciona ningún idioma, después de 1 minuto se seleccionará en automático el idioma inglés.
7) PÁGINA DE INICIO
La página de inicio del dispositivo se puede dividir en diferentes capítulos:
Información del sistema: parte reservada a la información general del dispositivo y a las previsiones
meteorológicas.
Información meteorológica: previsiones meteorológicas. El dispositivo, si está conectado a Internet, puede
mostrar las previsiones meteorológicas de cuatro días consecutivos, puestas a disposición por el servicio Ilmeteo.
it. La información meteorológica disponibles son: previsión meteorológica, temperatura mínima, temperatura
máxima y temperatura actual del lugar deseado. Para seleccionar la ciudad para la que se desea ver la previsión
meteorológica:
1. Pulse los 3 puntos en la parte superior derecha; 2. Introduzca el nombre de la localidad deseada; 3. Pulse
"Confirmar";
La ciudad predeterminada mostrada por el dispositivo es Roma y el dispositivo proporciona la fecha y hora de la
última actualización ejecutado.
Instalaciones: gestión de las funciones "avanzadas" del sistema (que se activarán en el menú "configuración"):
• Domótica Hilera: interconexión con el sistema domótico AVE DOMINA PRO; • Domótica Smart:
interconexión con las
Domótica hilera KNX: interconexión con un servidor web KNX de terceros (se recomienda comprobar la compatibilidad llamando al servicio de asistencia
Clientes en el número gratuito 800 015 072); • Antirrobo: interfaz con las centrales antiintrusión de la gama AVE AF927; • Vigilancia: visualización de las cámaras de los puestos externos o
cámaras IP asociadas al sistema; • Videoportero: gestión del sistema de videoportero;
Mandos y escenarios: gestión de escenarios asociados a la domótica por cable o funcionalidades típicas del sistema de videoportero: • Escenario 1-5: activación de escenarios gestionados por el servidor
web domótico; el uso de los botones solo es posible en presencia de un servidor web domótico y de la correcta configuración del sistema domótico; • Videoportero: activación de la llamada intercomunicador
entre estaciones internas del mismo apartamento o llamadas intercomunicadoras entre diferentes apartamentos (función desactivada por defecto); • Relés: menú para la gestión de relés auxiliares art. VIIP-
RELAY (no suministrados con el producto); • Registro de llamadas: historial del registro de llamadas recibidas; • Silenciamiento: botón para silenciar el timbre del dispositivo. La función de silenciamiento
activo está marcada con un icono rojo que representa un altavoz, en la esquina superior derecha de la pantalla; • Mensaje de voz: la función permite guardar un mensaje de voz en el dispositivo.
Menú de configuración
En la página de inicio del dispositivo se puede acceder a un menú "desplegable" pulsando las tres líneas horizontales situadas en la
parte superior del lcd hacia abajo para tener acceso a varias funciones.
Desde el menú se pueden realizar las siguientes operaciones:
• Botón 1 - silenciar el timbre; la activación del silenciamiento se resalta con el icono de un altavoz tachado
en la esquina superior derecha de la página de inicio;
• Botón 2 - limpieza LCD: pulsando el botón la LCD se bloquea durante 30 segundos durante los cuales es posible proceder a la
limpieza del mismo.
Atención: utilice un paño humedecido para el procedimiento de limpieza de la LCD del dispositivo; no utilice detergentes u otros
productos "agresivos".
• Botón 3 - Bloquear pantalla: al pulsar el botón, se bloquea la LCD del dispositivo. Una pulsación en la LCD desbloquea el
dispositivo.
• Botón 4 - reinicio: reinicio del dispositivo.
• Botón 5 - Wi-Fi: acceso a la página de configuración de Wi-Fi del dispositivo.
• Botón 6 – pantalla: acceso a los parámetros de configuración de la pantalla.
Desde el menú también es posible acceder a todos los submenús y parámetros del dispositivo pulsando el botón de configuración:
• Botón 7 – Configuración: acceso a los parámetros de configuración del sistema. Dentro del menú de configuración,
el acceso a los submenús que contienen los parámetros más críticos está protegido por contraseña.
+ 30 Vcc
GND
BUS A
BUS B
Entrada timbre
GND
series civiles conectadas AVE
➃ Interfaz para extensión RS485 (solo para uso interno)
Terminal 1
Terminal 2
Terminal 3
➄ DIP SWITCH
DIP 1 - MASTER/SLAVE
DIP 2 - IMPEDANCIA FINAL LÍNEA
(activar si el puesto interno es el
último del sector)
DOMINA SMART; •
10
DB
DA
GND
ON = post. interna MASTER OFF= post. interna SLAVE
ON = impedancia ON OFF = impedancia OFF
1 2 3 4 5 6 7
