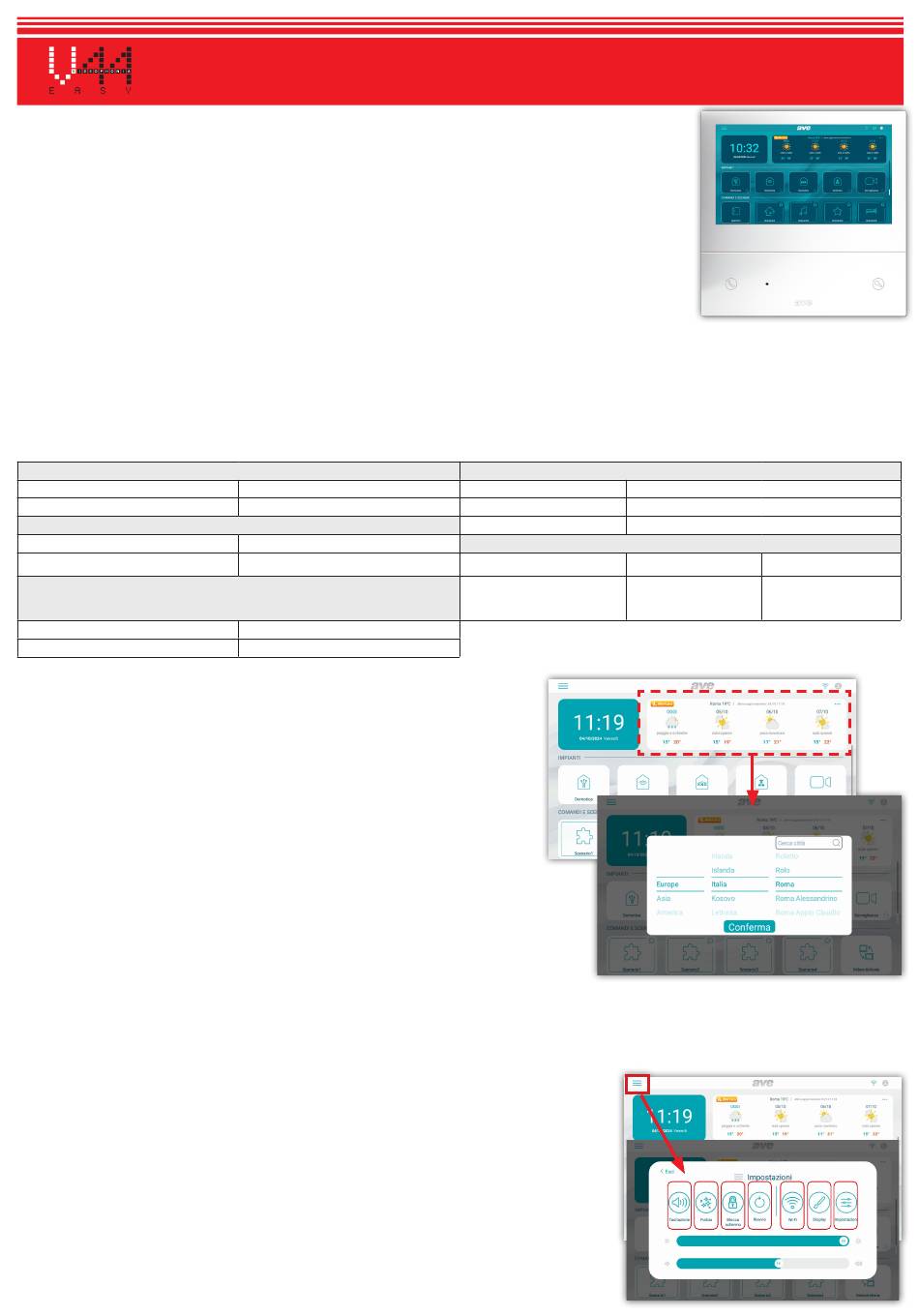

VI2F-PIT7WF POSTAZIONE INTERNA CON TOUCH SCREEN 7" WI-FI GAMMA 2 FILI V44 EASY
1) GENERALI
Il dispositivo VI2F-PIT7WF è una postazione interna audio/video del sistema videocitofonico 2 fili AVE V44 EASY.
Le funzioni e le caratteristiche sono:
Audio/Video/Pulsanti: • Touch screen orizzontale 7"; • Vivavoce; • Pulsanti touch: apertura varchi, tacitazione, visualizzazione telecamere;
• Gestione remota tramite APP AVE VIDEO V44;
Segnalazioni: • Chiamata persa; • Porta aperta; • Tacitazione suoneria attiva;
Funzioni videocitofoniche: • Risposta ad una chiamata; • Visualizzazione telecamere analogiche mediante apposita interfaccia VI2F-CAM;
• Gestione campanello ausiliario fuori porta • Gestione n.4 varchi (la gestione dello sblocco #4 è attiva nei dispositivi con MCU ver. 1.07
e SW ver. 1.7.1 o successive. I dispositivi con versioni antecedenti a quelle precedentemente riportate possono gestire un numero
massimo di 3 varchi), due a bordo della postazione esterna ed uno optional su relè ausiliario VI2F-RELAY; • Intercomunicazione tra
apparecchi dello stesso appartamento o di altri
2) DICHIARAZIONE DI CONFORMITÀ
Il dispositivo VI2F-PIT7WF è conforme alle seguenti normative:
• EN 62820-1-1:2016 Sistemi interfonici per edifici - Parte 1-1: Requisiti di sistema - Generale grado2 • RoHS direttiva 2011/65/EU;
• REACh regolamento (CE) N. 1907/2006; • RED direttiva 2014/53/EU (solo dove applicabile): Il testo completo della dichiarazione di
conformità UE è disponibile al seguente indirizzo Internet: www.ave.it
3) INSTALLAZIONE, POSIZIONAMENTO E FISSAGGIO
É consigliato installare il dispositivo ad un'altezza di 1,5m da terra. Avvitare le viti in dotazione per fissare la staffa di supporto alla scatola rettangolare, precedentemente murata orizzontalmente.
Terminato il cablaggio, allineare le fessure nella parte posteriore del monitor ai ganci del supporto (1) e far scorrere il dispositivo leggermente verso il basso (2).
ATTENZIONE: il dispositivo è dotato di scheda Wi-Fi. Se in un impianto sono presenti più di n.1 art. VI2F-PIT7WF, è necessario installare un alimentatore "locale" (art. VI2F-ALI600MA) per ogni
dispositivo. Verificare gli assorbimenti massimi dei dispositivi installati per evitare assorbimenti elevati sul bus che ne inficerebbero il corretto funzionamento.
4) COLLEGAMENTI
Di seguito sono riportati il significato dei morsetti di collegamento e del dip-switch posti nella parte posteriore del dispositivo:
➀ AUXILIARY POWER SUPPLY
Terminale 1
Terminale 2
➁ 2 Wire BUS
Terminale 1
Terminale 2
➂ Campanello (cavetto fornito a corredo del dispositivo)
Terminale 1
Terminale 2
5) FUNZIONI VARIE: vedere disegni a pagina 30
6) PRIMA ACCENSIONE
Il dispositivo può essere alimentato direttamente dal BUS 2 fili o mediante un alimentatore stabilizzato 30 Vcc
(VI2F-ALI600MA).
Alla prima accensione, o dopo un ripristino dei parametri di fabbrica, sull'LCD sarà visualizzata la pagina di
selezione lingua: dopo aver effettuato la scelta verrà visualizzata la home page del dispositivo.
Nota: se non viene selezionata alcuna lingua, dopo 1 minuto sarà selezionata in automatico la lingua inglese.
7) HOME PAGE
La home page del dispositivo può essere suddivisa in differenti capitoli:
Info sistema: parte riservata alle informazioni generali del dispositivo ed alle previsioni metereologiche.
Informazioni meteo: previsioni metereologiche. Il dispositivo, se collegato ad internet, può mostrare
le previsioni Meteo di quattro giorni consecutivi, messe a disposizione dal servizio Ilmeteo.it. Le informazioni meteo
disponibili sono: previsione meteo, temperatura minima, temperatura massima e temperatura attuale del luogo
desiderato. Per selezionare la città per la quale si desidera visualizzare le previsioni meteo:
1. Premere i 3 puntini in alto a destra;
La città di default visualizzata dal dispositivo è Roma ed il dispositivo fornisce data ed ora dell'ultimo aggiornamento
eseguito.
Impianti: gestione delle funzionalità "avanzate" del sistema (da attivare nel menu "impostazioni"):
• Domotica Filare: interfacciamento con il sistema domotico AVE DOMINA PRO; • Domotica Smart:
interfacciamento con le serie civili connesse AVE DOMINA SMART; • Domotica filare KNX: interfacciamento
con un web server KNX di terze parti (è consigliato verificare la compatibilità chiamando il servizio di Assistenza
Clienti al numero verde 800 015 072); • Antifurto: interfacciamento con le centrali antintrusione della gamma
AVE AF927; • Sorveglianza: visualizzazione delle telecamere delle postazioni esterne o telecamere IP associate
al sistema; • Videocitofonia: gestione del sistema di videocitofonia;
Comandi e scenari: gestione di scenari associati alla domotica filare o funzionalità tipiche del sistema videocitofonico: • Scenario 1-5: attivazione scenari gestiti dal web server domotico;
l'utilizzo dei pulsanti è possibile solo in presenza di un web server domotico e della corretta configurazione dell'impianto domotico; • Videocitofonia: attivazione della chiamata interfono tra postazioni
interne dello stesso appartamento o chiamate intercomunicanti tra appartamenti differenti (funzione disattivata di default); • Relè: menu per la gestione di relè ausiliari art. VIIP-RELAY (non forniti
con il prodotto); • Registro chiamate: storico del registro delle chiamate ricevute; • Tacitazione: pulsante per la tacitazione della suoneria del dispositivo. La funzione di tacitazione attiva è segnalata
con un'icona rossa raffigurante un altoparlante, nell'angolo in alto a destra del display; • Messaggio vocale: la funzione consente il salvataggio di un messaggio vocale sul dispositivo.
Menu di configurazione
Nella home page del dispositivo è possibile accedere ad un menu "a tendina" premendo le tre righe orizzontali poste nella parte alta
dello lcd verso il basso per avere accesso a varie funzionalità.
Dal menu è possibile effettuare le seguenti operazioni:
• Pulsante 1 - tacitazione della suoneria; l'attivazione della tacitazione è evidenziata con l'icona di un altoparlante sbarrato
nell'angolo in alto a destra della home page;
• Pulsante 2 - pulizia LCD: premendo il pulsante l'LCD viene bloccato per 30 secondi durante i quali è possibile procedere alla
pulizia dello stesso.
Attenzione: utilizzare un panno inumidito per la procedura di pulizia dell'LCD del dispositivo; non utilizzare detergenti o altri prodotti
"aggressivi".
• Pulsante 3 - blocca schermo: premendo il pulsante, l'LCD del dispositivo viene bloccato. Una pressione sull'LCD sblocca
il dispositivo.
• Pulsante 4 - riavvio: riavvio del dispositivo.
• Pulsante 5 - Wi-Fi: accesso alla pagina di configurazione della Wi-Fi del dispositivo.
• Pulsante 6 – display: accesso ai parametri di configurazione del display.
Dal menu è, inoltre, possibile accedere a tutti i sotto menu ed a tutti i parametri del dispositivo premendo sul pulsante impostazioni:
• Pulsante 7 – Impostazioni: accesso ai parametri di configurazione del sistema. All'interno del menu di configurazione,
l'accesso ai sottomenu contenenti i parametri più critici è protetto da password.
+ 30 Vcc
GND
BUS A
BUS B
Ingresso campanello
GND
2. Inserire il nome della località desiderata; 3. Premere "Conferma";
➃ Interfaccia per estensione RS485 (solo per uso interno)
Terminale 1 DB
Terminale 2 DA
Terminale 3 GND
➄ DIP SWITCH
DIP 1 - MASTER/SLAVE ON = post. interna MASTER
DIP 2 - IMPEDENZA FINE LINEA
(attivare se la postazione interna è ON = impedenza ON
l'ultima del ramo)
ITA
OFF= post. interna SLAVE
OFF= impedenza OFF
1 2 3 4 5 6 7
