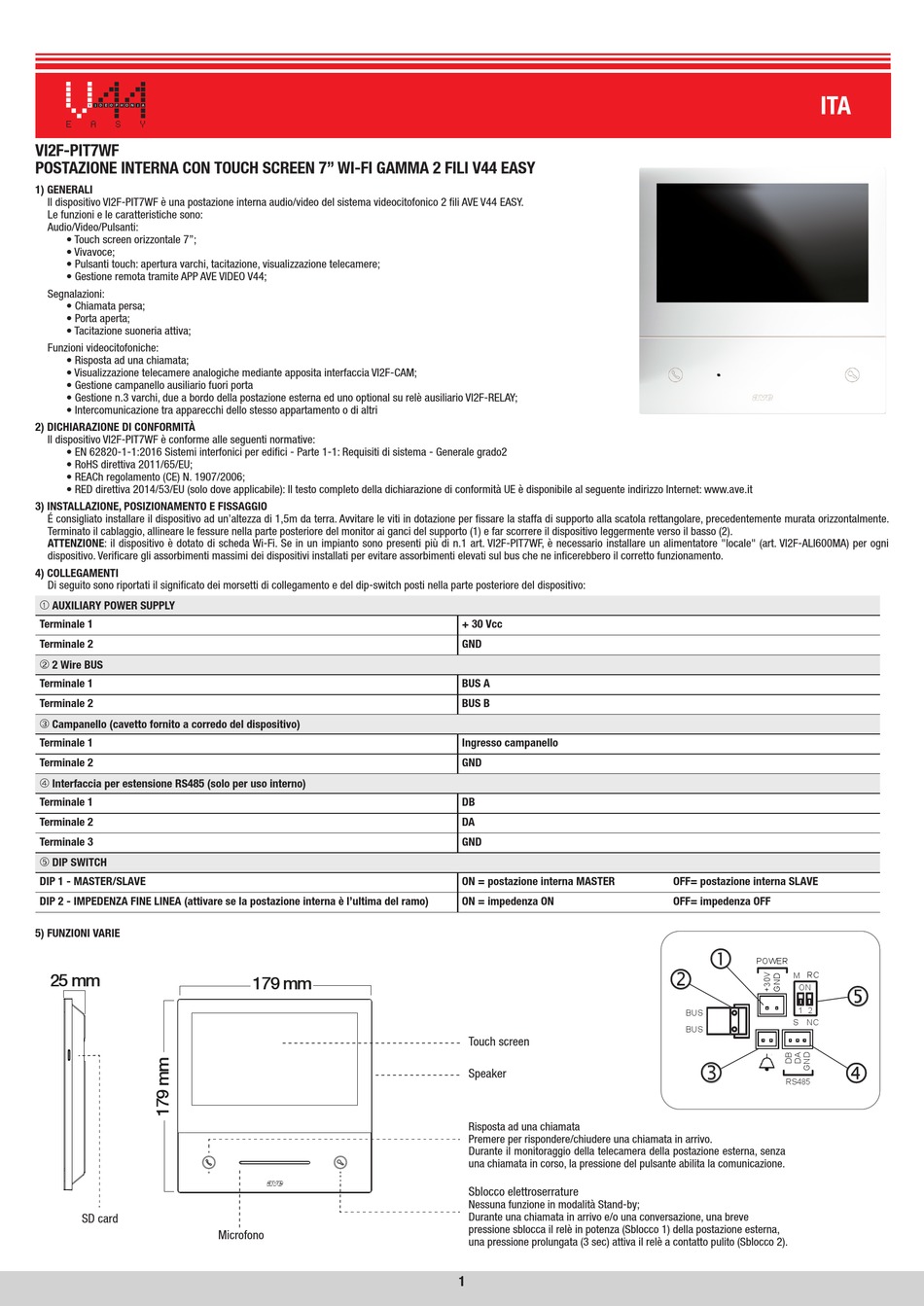

POSTAZIONE INTERNA CON TOUCH SCREEN 7" WI-FI GAMMA 2 FILI V44 EASY
1) GENERALI
Il dispositivo VI2F-PIT7WF è una postazione interna audio/video del sistema videocitofonico 2 fili AVE V44 EASY.
Le funzioni e le caratteristiche sono:
Audio/Video/Pulsanti:
• Touch screen orizzontale 7";
• Vivavoce;
• Pulsanti touch: apertura varchi, tacitazione, visualizzazione telecamere;
• Gestione remota tramite APP AVE VIDEO V44;
Segnalazioni:
• Chiamata persa;
• Porta aperta;
• Tacitazione suoneria attiva;
Funzioni videocitofoniche:
• Risposta ad una chiamata;
• Visualizzazione telecamere analogiche mediante apposita interfaccia VI2F-CAM;
• Gestione campanello ausiliario fuori porta
• Gestione n.3 varchi, due a bordo della postazione esterna ed uno optional su relè ausiliario VI2F-RELAY;
• Intercomunicazione tra apparecchi dello stesso appartamento o di altri
mm
2) DICHIARAZIONE DI CONFORMITÀ
Il dispositivo VI2F-PIT7WF è conforme alle seguenti normative:
• EN 62820-1-1:2016 Sistemi interfonici per edifici - Parte 1-1: Requisiti di sistema - Generale grado2
• RoHS direttiva 2011/65/EU;
• REACh regolamento (CE) N. 1907/2006;
• RED direttiva 2014/53/EU (solo dove applicabile): Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.ave.it
3) INSTALLAZIONE, POSIZIONAMENTO E FISSAGGIO
É consigliato installare il dispositivo ad un'altezza di 1,5m da terra. Avvitare le viti in dotazione per fissare la staffa di supporto alla scatola rettangolare, precedentemente murata orizzontalmente.
Terminato il cablaggio, allineare le fessure nella parte posteriore del monitor ai ganci del supporto (1) e far scorrere il dispositivo leggermente verso il basso (2).
ATTENZIONE: il dispositivo è dotato di scheda Wi-Fi. Se in un impianto sono presenti più di n.1 art. VI2F-PIT7WF, è necessario installare un alimentatore "locale" (art. VI2F-ALI600MA) per ogni
dispositivo. Verificare gli assorbimenti massimi dei dispositivi installati per evitare assorbimenti elevati sul bus che ne inficerebbero il corretto funzionamento.
4) COLLEGAMENTI
Di seguito sono riportati il significato dei morsetti di collegamento e del dip-switch posti nella parte posteriore del dispositivo:
AUXILIARY POWER SUPPLY
➀
Terminale 1
Terminale 2
2 Wire BUS
➁
Terminale 1
Terminale 2
Campanello (cavetto fornito a corredo del dispositivo)
➂
Terminale 1
Terminale 2
Interfaccia per estensione RS485 (solo per uso interno)
➃
Terminale 1
Terminale 2
Terminale 3
DIP SWITCH
➄
DIP 1 - MASTER/SLAVE
DIP 2 - IMPEDENZA FINE LINEA (attivare se la postazione interna è l'ultima del ramo)
5) FUNZIONI VARIE
25 mm
SD card
179 mm
Microfono
+ 30 Vcc
GND
BUS A
BUS B
Ingresso campanello
GND
DB
DA
GND
ON = postazione interna MASTER
ON = impedenza ON
VI2F-PIT7WF
Touch screen
Speaker
Risposta ad una chiamata
POWER
VI2F-PIT7WF
RC
Premere per rispondere/chiudere una chiamata in arrivo. M
ON
1 2
BUS
Durante il monitoraggio della telecamera della postazione esterna, senza S NC
BUS
una chiamata in corso, la pressione del pulsante abilita la comunicazione.
RS485
Sblocco elettroserrature
Nessuna funzione in modalità Stand-by;
Durante una chiamata in arrivo e/o una conversazione, una breve
pressione sblocca il relè in potenza (Sblocco 1) della postazione esterna,
una pressione prolungata (3 sec) attiva il relè a contatto pulito (Sblocco 2).
1
ITA
OFF= postazione interna SLAVE
OFF= impedenza OFF
 
POWER
 
25 mm
M RC
ON
1 2
BUS
S NC
BUS
 
RS485
 
 
