Menú de configuración de los parámetros de interfaz hacia los dispositivos avanzados que se pueden integrar en el sistema.
• Configuración de la dirección del supervisor domótico Domina PRO: dirección del servidor web de supervisión domótica. Al pulsar el botón "Dirección predeterminada", la dirección se
muestra en los parámetros por defecto 192.168.1.10. Después de cada modificación es necesario pulsar el botón "Guardar" para confirmar la misma.
• Configuración dirección root node Domina SMART: dirección del dispositivo configurado con función root node en el sistema DOMINA SMART. Pulsando el botón "Dirección predeterminada"
la dirección se muestra en los parámetros por defecto 192.168.1.12. La dirección del nodo raíz se puede encontrar a través de la APP AVE Cloud realizando una comprobación de las direcciones
de los dispositivos en el campo.
• Configuración de la dirección central antirrobo: dirección de la central antirrobo (gama AF927) presente en el sistema. Al pulsar el botón "Dirección predeterminada", se muestra la dirección
a los parámetros por defecto 192.168.1.11. Después de cada modificación es necesario pulsar el botón "Guardar" para confirmar la misma.
• Configuración de la dirección KNX PRO: dirección del servidor web KNX al que se desea acceder para ver las páginas web generadas por este. La dirección mostrada es puramente indicativa:
la identificación de la dirección asignada al servidor web KNX es ajena a los productos AVE. Al pulsar el botón "Dirección Predeterminada", la dirección se muestra en los parámetros
predeterminados 192.168.1.13.
ATENCIÓN: La pantalla táctil AVE VI2F-PIT7WF es un visor de una página web generada por un servidor web KNX. AVE declina toda responsabilidad inherente a los productos KNX, no de su propia
producción, instalados en la planta.
Información: página de visualización de la información del dispositivo (Ver. sistema operativo, información de red, etc.).
8) INTERCONEXIÓN CON SISTEMA DOMÓTICO AVEBUS Y ANTI-INTRUSIÓN
Las pantallas táctiles se pueden interconectar con los sistemas domóticos AVEBUS y las centrales antiintrusión de la gama AF927 mediante red de datos y conexión Wi-Fi.
Los parámetros por defecto de las pantallas táctiles ya están configurados para poder hablar (si están activados) con el sistema domótico y el sistema anti-intrusión.
Los parámetros por defecto de los dos sistemas son:
a. SISTEMA DOMÓTICO (HOME AUTOMATION): http://192.168.1.10
b. SISTEMA ANTI-INTRUSIÓN: http://192.168.1.11
Desde la página de configuración de las interfaces siempre es posible restablecer los parámetros por defecto del sistema.
La interconexión permite:
SISTEMA DOMÓTICO (HOME AUTOMATION) (
• gestionar todas las funciones del sistema domótico (luces, reguladores, persianas, termorregulación, etc.).
• recibir alarmas procedentes del sistema domótico, silenciarlas, eliminarlas.
SISTEMA ANTI-INTRUSIÓN ( ):
1
• gestionar todas las funciones del sistema anti-intrusión (conexión, desconexión, parcialización, etc.).
• recibir alarmas procedentes del sistema anti-intrusión; al mismo tiempo que se emite una señal acústica de alarma, la barra led comienza a parpadear con color rojo.
Nota ( ): la pantalla táctil es solo un visor de instalación. Todas las funciones y la seguridad de los sistemas son gestionadas por el supervisor domótico (servidor web) o por la central antiintrusión. La
1
falta de pantalla táctil no implica el mal funcionamiento de los sistemas domóticos y antiintrusión que continuarán gestionando los respectivos sistemas.
9) ASOCIACIÓN DE CÁMARAS IP
El sistema puede mostrar cámaras IP (máx. 64) si están asociadas al dispositivo. Accediendo al menú "Vigilancia" y posteriormente pulsando el botón "Ver cámaras IP" es posible:
• Añadir una nueva cámara IP:
Nombre de la cámara: nombre asociado a la cámara;
Dirección RSTP de la cámara:
Añadir: botón de confirmación de la operación;
Importa el perfil desde la microSD:
• Modificar los parámetros de una cámara IP ya introducida: situarse en el parámetro a modificar, realizar la modificación y pulsar el botón "Guardar".
Lista de cámaras: se muestra la lista de cámaras asociadas al dispositivo. Al pulsar el icono de una cámara, se abre la página de visualización de las imágenes enviadas por la misma. Para cerrar la
página, pulse el botón rojo. Pulsando el botón que representa dos flechas permite el desplazamiento entre las distintas cámaras
10) ASOCIACIÓN APP AVE VÍDEO V44
El dispositivo puede ser asociado a un móvil para la respuesta a la llamada en llegada desde un móvil con sistema operativo iOS o Android. Descargue la aplicación AVE VIDEO v44 desde la APP STORE
o GOOGLE PLAY y registre el nuevo usuario. Para asociar el teléfono móvil, basta con entrar en el menú de configuración y, a continuación, en el menú "Configuración de Cloud Intercom". Pulse el botón
"Añadir nuevo usuario" y encuadre el código QR con la cámara del teléfono.
11) RESPUESTA A UNA LLAMADA

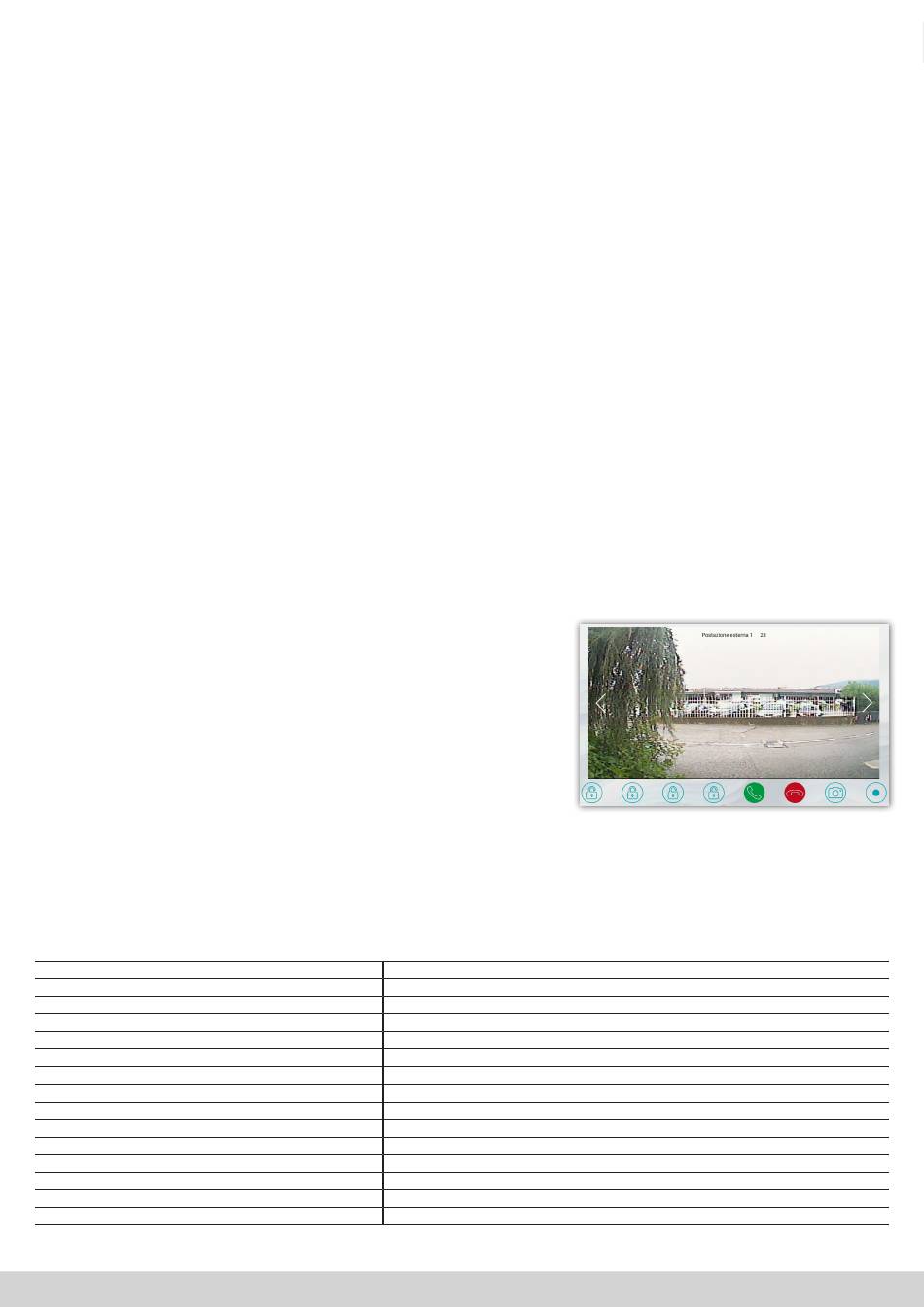

A la llegada de una llamada desde un lugar externo, el monitor interno comenzará a sonar
y se mostrará la siguiente pantalla:
Desde la que es posible:
- Responder a la llamada entrante pulsando el botón 5.
- Desbloquear las electrocerraduras durante la conversación:
Desbloqueo 1 (relé en potencia): presión del botón 1
Desbloqueo 2 (relé de contacto limpio): pulse el botón 2
Desbloqueo 3 (relé auxiliar de contacto limpio): pulse el botón 3
Desbloqueo 4 (relé auxiliar de contacto limpio): pulse el botón 4
Después de 5 segundos desde el desbloqueo de una cerradura eléctrica, el dispositivo vuelve automáticamente a la
página principal.
Nota1: los botones 3 y 4 solo se hacen visibles si se activan en el menú correspondiente descrito posteriormente.
Nota2: la gestión del desbloqueo #4 está activa en los dispositivos con MCU ver. 1.07 y SW ver. 1.7.1 o posteriores. Los
dispositivos con versiones anteriores a las indicadas anteriormente pueden
gestionar un número máximo de 3 puertas.
- Cerrar/rechazar una llamada pulsando el botón 6.
- Cambiar el nivel de volumen de la llamada pulsando en el centro de la pantalla y luego actuando sobre la barra de volumen.
- Durante la llamada, pulsando el botón 7 se puede tomar una fotografía desde la cámara de la estación externa.
- Durante la llamada, pulsando el botón 8 es posible grabar una película; para esta operación es necesario introducir una tarjeta SD en el dispositivo.
12) RESTABLECIMIENTO DE LOS PARÁMETROS DE FÁBRICA
Para devolver el dispositivo a los parámetros de fábrica, acceda al menú de configuración/parámetros avanzados, introduzca la contraseña (por defecto 222222) y pulse OK. A continuación, pulse el
botón Reset de fábrica y confirme.
Atención: el restablecimiento de los parámetros de fábrica borra toda la configuración del producto.
13) CARACTERÍSTICAS TÉCNICAS
Tensión de trabajo
Tensión máxima de trabajo
Absorción en ejercicio
Absorción en stand-by
Dimensiones (L x H x P)
Dimensiones LCD
Resolución
Clase ambiental según EN 62820-1-1
Temperatura de funcionamiento
Altitud máx.
N. máx de dispositivos instalables por apartamento
N. máx de dispositivos instalables
Montaje
Grado de protección
SD card
):
1
24Vcc
32Vcc
300 mA máx @ 30 Vcc
150 mA máx @ 30 Vcc
179 x 179 x 25 mm
7 pulgadas 16/9
1024 x 600 pixeles
CLASE III
De -10°C a +55°C
2000m s.n.m.
4 (en caso de que se instale más de un dispositivo, proporcione, para cada uno de ellos, el alimentador local VI2F-ALI600MA)
128
En cajas 3 módulos, por medio del soporte proporcionado
IP20 (IP40 cuando instalado)
2 - 32 GB (no proporcionada)
