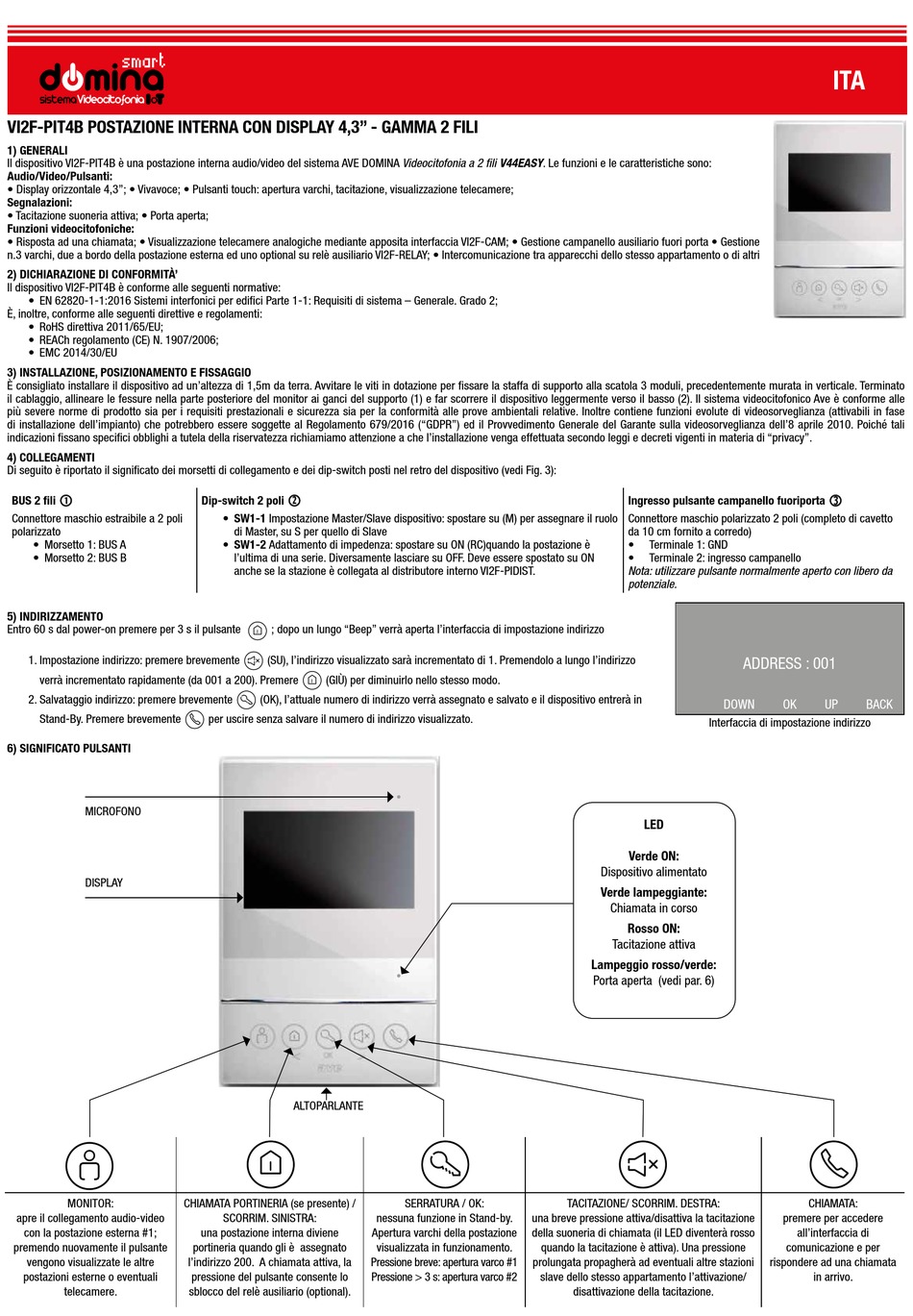

VI2F-PIT4B POSTAZIONE INTERNA CON DISPLAY 4,3" - GAMMA 2 FILI
1) GENERALI
Il dispositivo VI2F-PIT4B è una postazione interna audio/video del sistema AVE DOMINA Videocitofonia a 2 fili V44EASY. Le funzioni e le caratteristiche sono:
Audio/Video/Pulsanti:
• Display orizzontale 4,3"; • Vivavoce; • Pulsanti touch: apertura varchi, tacitazione, visualizzazione telecamere;
Segnalazioni:
• Tacitazione suoneria attiva; • Porta aperta;
Funzioni videocitofoniche:
• Risposta ad una chiamata; • Visualizzazione telecamere analogiche mediante apposita interfaccia VI2F-CAM; • Gestione campanello ausiliario fuori porta • Gestione
n.3 varchi, due a bordo della postazione esterna ed uno optional su relè ausiliario VI2F-RELAY; • Intercomunicazione tra apparecchi dello stesso appartamento o di altri
2) DICHIARAZIONE DI CONFORMITÀ'
Il dispositivo VI2F-PIT4B è conforme alle seguenti normative:
• EN 62820-1-1:2016 Sistemi interfonici per edifici Parte 1-1: Requisiti di sistema – Generale. Grado 2;
È, inoltre, conforme alle seguenti direttive e regolamenti:
• RoHS direttiva 2011/65/EU;
• REACh regolamento (CE) N. 1907/2006;
• EMC 2014/30/EU
3) INSTALLAZIONE, POSIZIONAMENTO E FISSAGGIO
È consigliato installare il dispositivo ad un'altezza di 1,5m da terra. Avvitare le viti in dotazione per fissare la staffa di supporto alla scatola 3 moduli, precedentemente murata in verticale. Terminato
il cablaggio, allineare le fessure nella parte posteriore del monitor ai ganci del supporto (1) e far scorrere il dispositivo leggermente verso il basso (2). Il sistema videocitofonico Ave è conforme alle
più severe norme di prodotto sia per i requisiti prestazionali e sicurezza sia per la conformità alle prove ambientali relative. Inoltre contiene funzioni evolute di videosorveglianza (attivabili in fase
di installazione dell'impianto) che potrebbero essere soggette al Regolamento 679/2016 ("GDPR") ed il Provvedimento Generale del Garante sulla videosorveglianza dell'8 aprile 2010. Poiché tali
indicazioni fissano specifici obblighi a tutela della riservatezza richiamiamo attenzione a che l'installazione venga effettuata secondo leggi e decreti vigenti in materia di "privacy".
4) COLLEGAMENTI
Di seguito è riportato il significato dei morsetti di collegamento e dei dip-switch posti nel retro del dispositivo (vedi Fig. 3):
 
BUS 2 fili
Connettore maschio estraibile a 2 poli
polarizzato
• Morsetto 1: BUS A
• Morsetto 2: BUS B
5) INDIRIZZAMENTO
7" RAL 7023 7"
7" RAL 7023
Entro 60 s dal power-on premere per 3 s il pulsante
1. Impostazione indirizzo: premere brevemente
verrà incrementato rapidamente (da 001 a 200). Premere
2. Salvataggio indirizzo: premere brevemente
Stand-By. Premere brevemente
6) SIGNIFICATO PULSANTI
MICROFONO
DISPLAY
4,3" RAL 7023 4,3" RAL 7023
4,3" RAL 7023
MONITOR:
apre il collegamento audio-video
con la postazione esterna #1;
premendo nuovamente il pulsante
vengono visualizzate le altre
postazioni esterne o eventuali
telecamere.
 
Dip-switch 2 poli
• SW1-1 Impostazione Master/Slave dispositivo: spostare su (M) per assegnare il ruolo
di Master, su S per quello di Slave
• SW1-2 Adattamento di impedenza: spostare su ON (RC)quando la postazione è
l'ultima di una serie. Diversamente lasciare su OFF. Deve essere spostato su ON
anche se la stazione è collegata al distributore interno VI2F-PIDIST.
RAL 7023 7" RAL 7023 7"
; dopo un lungo "Beep" verrà aperta l'interfaccia di impostazione indirizzo
(SU), l'indirizzo visualizzato sarà incrementato di 1. Premendolo a lungo l'indirizzo
(GIÙ) per diminuirlo nello stesso modo.
(OK), l'attuale numero di indirizzo verrà assegnato e salvato e il dispositivo entrerà in
per uscire senza salvare il numero di indirizzo visualizzato.
4,3" RAL 7023 4,3" RAL 7023
ALTOPARLANTE
CHIAMATA PORTINERIA (se presente) /
SCORRIM. SINISTRA:
una postazione interna diviene
portineria quando gli è assegnato
l'indirizzo 200. A chiamata attiva, la
pressione del pulsante consente lo
sblocco del relè ausiliario (optional).
RAL 7023
SERRATURA / OK:
nessuna funzione in Stand-by. una breve pressione attiva/disattiva la tacitazione
Apertura varchi della postazione della suoneria di chiamata (il LED diventerà rosso
visualizzata in funzionamento.
Pressione breve: apertura varco #1 prolungata propagherà ad eventuali altre stazioni
Pressione > 3 s: apertura varco #2
Ingresso pulsante campanello fuoriporta
Connettore maschio polarizzato 2 poli (completo di cavetto
da 10 cm fornito a corredo)
• Terminale 1: GND
• Terminale 2: ingresso campanello
Nota: utilizzare pulsante normalmente aperto con libero da
potenziale.
Interfaccia di impostazione indirizzo
LED
Verde ON:
Dispositivo alimentato
Verde lampeggiante:
Chiamata in corso
Rosso ON:
Tacitazione attiva
Lampeggio rosso/verde:
Porta aperta (vedi par. 6)
TACITAZIONE/ SCORRIM. DESTRA:
quando la tacitazione è attiva). Una pressione
slave dello stesso appartamento l'attivazione/
disattivazione della tacitazione.
ITA
 
ADDRESS : 001
DOWN OK UP BACK
CHIAMATA:
premere per accedere
all'interfaccia di
comunicazione e per
rispondere ad una chiamata
in arrivo.
