AVE VI2F-PIT7WF Bedienungsanleitung

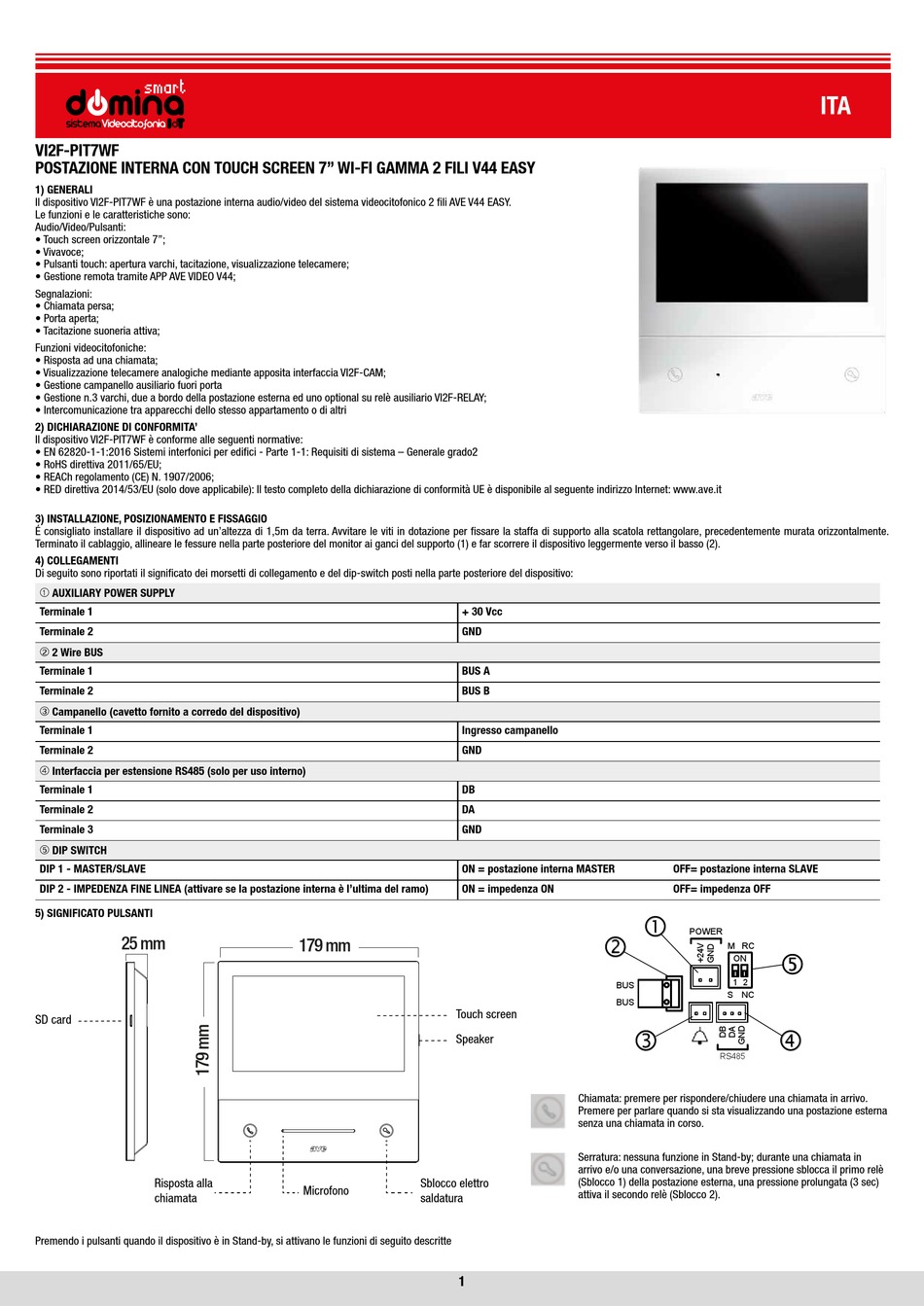

VI2F-PIT7WF
POSTAZIONE INTERNA CON TOUCH SCREEN 7" WI-FI GAMMA 2 FILI V44 EASY
1) GENERALI
Il dispositivo VI2F-PIT7WF è una postazione interna audio/video del sistema videocitofonico 2 fili AVE V44 EASY.
Le funzioni e le caratteristiche sono:
Audio/Video/Pulsanti:
• Touch screen orizzontale 7";
• Vivavoce;
• Pulsanti touch: apertura varchi, tacitazione, visualizzazione telecamere;
• Gestione remota tramite APP AVE VIDEO V44;
Segnalazioni:
• Chiamata persa;
• Porta aperta;
• Tacitazione suoneria attiva;
Funzioni videocitofoniche:
• Risposta ad una chiamata;
• Visualizzazione telecamere analogiche mediante apposita interfaccia VI2F-CAM;
• Gestione campanello ausiliario fuori porta
• Gestione n.3 varchi, due a bordo della postazione esterna ed uno optional su relè ausiliario VI2F-RELAY;
• Intercomunicazione tra apparecchi dello stesso appartamento o di altri
2) DICHIARAZIONE DI CONFORMITA'
Il dispositivo VI2F-PIT7WF è conforme alle seguenti normative:
• EN 62820-1-1:2016 Sistemi interfonici per edifici - Parte 1-1: Requisiti di sistema – Generale grado2
• RoHS direttiva 2011/65/EU;
• REACh regolamento (CE) N. 1907/2006;
• RED direttiva 2014/53/EU (solo dove applicabile): Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.ave.it
3) INSTALLAZIONE, POSIZIONAMENTO E FISSAGGIO
É consigliato installare il dispositivo ad un'altezza di 1,5m da terra. Avvitare le viti in dotazione per fissare la staffa di supporto alla scatola rettangolare, precedentemente murata orizzontalmente.
Terminato il cablaggio, allineare le fessure nella parte posteriore del monitor ai ganci del supporto (1) e far scorrere il dispositivo leggermente verso il basso (2).
4) COLLEGAMENTI
Di seguito sono riportati il significato dei morsetti di collegamento e del dip-switch posti nella parte posteriore del dispositivo:
AUXILIARY POWER SUPPLY
➀
Terminale 1
Terminale 2
2 Wire BUS
➁
Terminale 1
Terminale 2
Campanello (cavetto fornito a corredo del dispositivo)
➂
Terminale 1
Terminale 2
Interfaccia per estensione RS485 (solo per uso interno)
➃
Terminale 1
Terminale 2
Terminale 3
DIP SWITCH
➄
DIP 1 - MASTER/SLAVE
DIP 2 - IMPEDENZA FINE LINEA (attivare se la postazione interna è l'ultima del ramo)
5) SIGNIFICATO PULSANTI
25 mm
SD card
Risposta alla
chiamata
Premendo i pulsanti quando il dispositivo è in Stand-by, si attivano le funzioni di seguito descritte
+ 30 Vcc
GND
BUS A
BUS B
Ingresso campanello
GND
DB
DA
GND
ON = postazione interna MASTER
ON = impedenza ON
179 mm
Touch screen
Speaker
Sblocco elettro
Microfono
saldatura
1
OFF= postazione interna SLAVE
OFF= impedenza OFF
 
VI2F-PIT7WF
 
BUS
BUS
 
Chiamata: premere per rispondere/chiudere una chiamata in arrivo.
POWER
VI2F-PIT7WF
M RC
ON
Premere per parlare quando si sta visualizzando una postazione esterna
1 2
BUS
S NC
BUS
senza una chiamata in corso.
RS485
Serratura: nessuna funzione in Stand-by; durante una chiamata in
arrivo e/o una conversazione, una breve pressione sblocca il primo relè
(Sblocco 1) della postazione esterna, una pressione prolungata (3 sec)
attiva il secondo relè (Sblocco 2).
ITA
POWER
25 mm
M RC
 
ON
1 2
S NC
 
RS485
