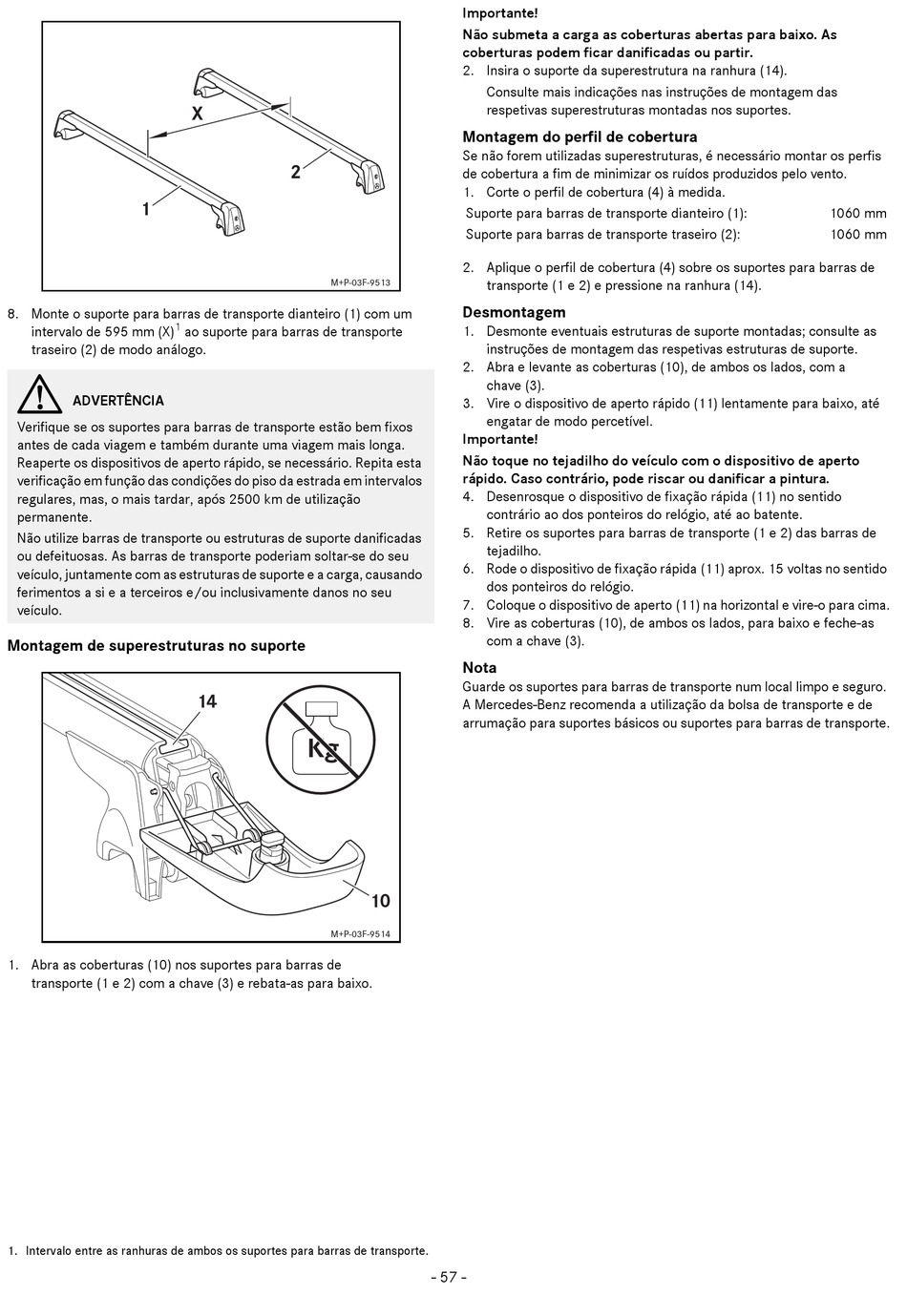

Mercedes-Benz P470 Montageanleitung Seite 60

1
8. Monte o suporte para barras de transporte dianteiro (1) com um
1
intervalo de 595 mm (X)
traseiro (2) de modo análogo.
G
ADVERTÊNCIA
Verifique se os suportes para barras de transporte estão bem fixos
antes de cada viagem e também durante uma viagem mais longa.
Reaperte os dispositivos de aperto rápido, se necessário. Repita esta
verificação em função das condições do piso da estrada em intervalos
regulares, mas, o mais tardar, após 2500 km de utilização
permanente.
Não utilize barras de transporte ou estruturas de suporte danificadas
ou defeituosas. As barras de transporte poderiam soltar-se do seu
veículo, juntamente com as estruturas de suporte e a carga, causando
ferimentos a si e a terceiros e/ou inclusivamente danos no seu
veículo.
Montagem de superestruturas no suporte
1. Abra as coberturas (10) nos suportes para barras de
transporte (1 e 2) com a chave (3) e rebata-as para baixo.
1. Intervalo entre as ranhuras de ambos os suportes para barras de transporte.
X
2
M+P-03F-9513
ao suporte para barras de transporte
14
Kg
M+P-03F-9514
Importante!
Não submeta a carga as coberturas abertas para baixo. As
coberturas podem ficar danificadas ou partir.
2. Insira o suporte da superestrutura na ranhura (14).
Consulte mais indicações nas instruções de montagem das
respetivas superestruturas montadas nos suportes.
Montagem do perfil de cobertura
Se não forem utilizadas superestruturas, é necessário montar os perfis
de cobertura a fim de minimizar os ruídos produzidos pelo vento.
1. Corte o perfil de cobertura (4) à medida.
Suporte para barras de transporte dianteiro (1):
Suporte para barras de transporte traseiro (2):
2. Aplique o perfil de cobertura (4) sobre os suportes para barras de
transporte (1 e 2) e pressione na ranhura (14).
Desmontagem
1. Desmonte eventuais estruturas de suporte montadas; consulte as
instruções de montagem das respetivas estruturas de suporte.
2. Abra e levante as coberturas (10), de ambos os lados, com a
chave (3).
3. Vire o dispositivo de aperto rápido (11) lentamente para baixo, até
engatar de modo percetível.
Importante!
Não toque no tejadilho do veículo com o dispositivo de aperto
rápido. Caso contrário, pode riscar ou danificar a pintura.
4. Desenrosque o dispositivo de fixação rápida (11) no sentido
contrário ao dos ponteiros do relógio, até ao batente.
5. Retire os suportes para barras de transporte (1 e 2) das barras de
tejadilho.
6. Rode o dispositivo de fixação rápida (11) aprox. 15 voltas no sentido
dos ponteiros do relógio.
7. Coloque o dispositivo de aperto (11) na horizontal e vire-o para cima.
8. Vire as coberturas (10), de ambos os lados, para baixo e feche-as
com a chave (3).
Nota
Guarde os suportes para barras de transporte num local limpo e seguro.
A Mercedes-Benz recomenda a utilização da bolsa de transporte e de
arrumação para suportes básicos ou suportes para barras de transporte.
10
- 57 -
1060 mm
1060 mm
